Штамп ШВ60 с комплектом регистрации КРП1

Комплект КРП1 используется в составе штампа ШВ60 и предназначен для проведения штамповых испытаний в полуавтоматическом режиме в соответствии с ГОСТ 20276–2012.

Фото №1
Фото №2
Фото №3
Фото №4
Фото №5
Фото №6
Фото №7
Фото №8

Технические характеристики

Диапазон измерения осадок, мм 80
Разрешение измерения осадки штампа, мм 0,01
Относительная погрешность измерения осадки штампа, % (не более) 2
Погрешность измерения давления, кПа ±2
Напряжение питания, В 12
Время непрерывной работы, час 72
Интерфейс с ПК RS-232, USB
Диапазон температур эксплуатации, °С -10..+35
Масса комплекта, кг 12

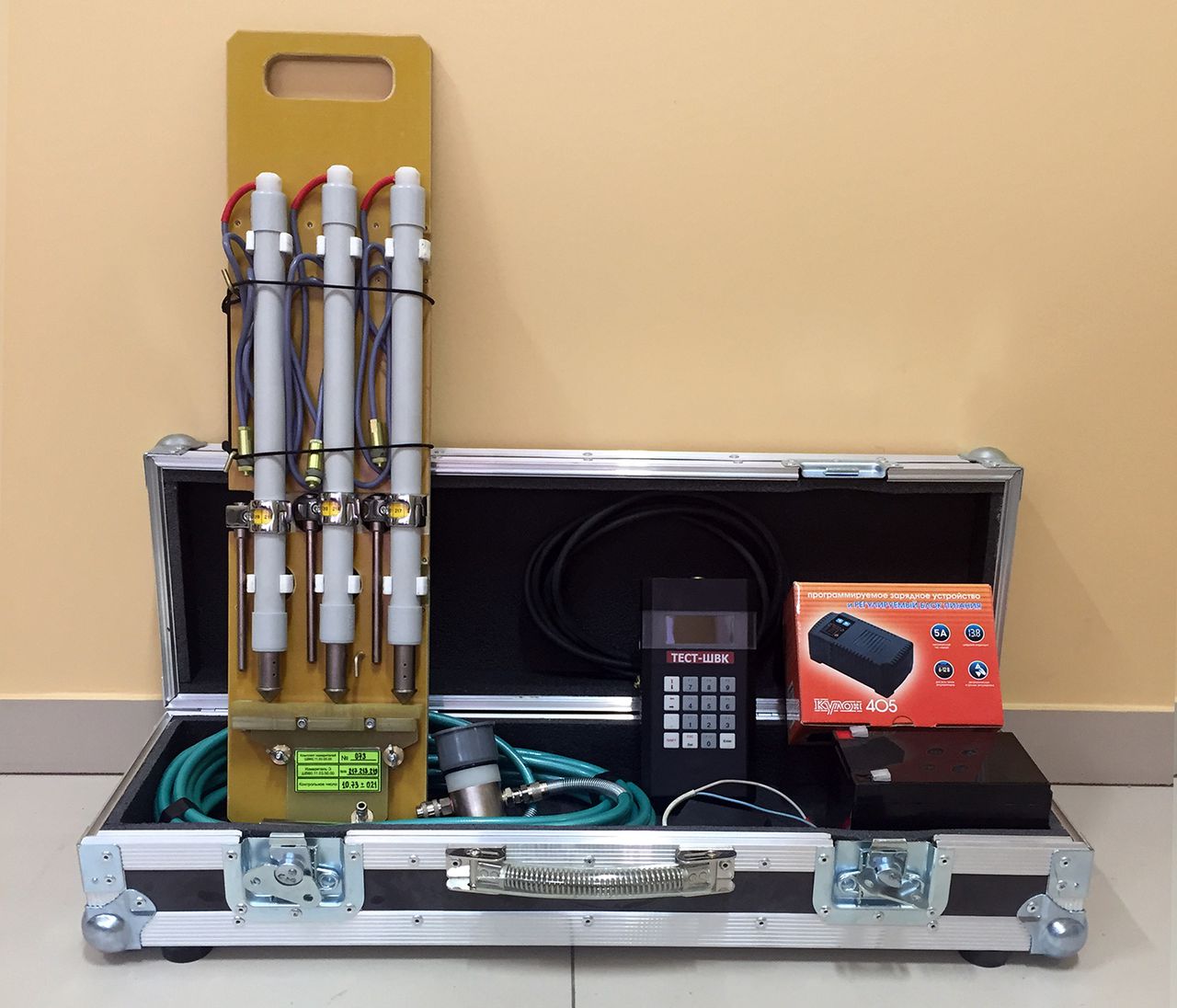

Состав комплекта

Программа для обработки Pneumator 1 шт
Контроллер ТЕСТ-ШВК 1 шт
Пневмомагистраль с датчиком давления 1 шт
Измерители перемещений с футляром 3 шт
Аккумулятор с зарядным устройством 1 шт
Упаковочный ящик 1 шт

Устройство и работа комплекта

Перед проведением испытания выполняют монтаж штампа винтового ШВ60, комплекта анкерного и КРП1 в следующей последовательности.

Посредством буровой установки с забоя скважины завинчивают штамп на отметку испытания, используя в качестве ствола обсадные трубы диаметром 127 (146) мм.

С помощью буровой установки либо вручную устанавливают винтовые анкеры и закрепляют основание комплекта анкерного.

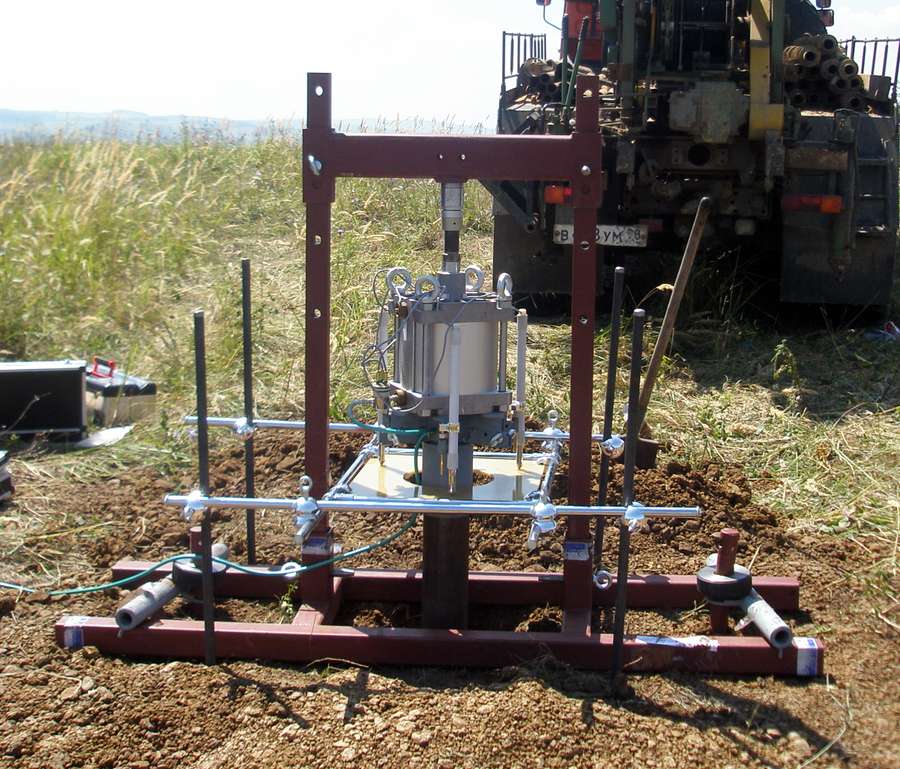

Систему реперную со стойками, подвижными ригелями и столом размещают вокруг ствола штампа.

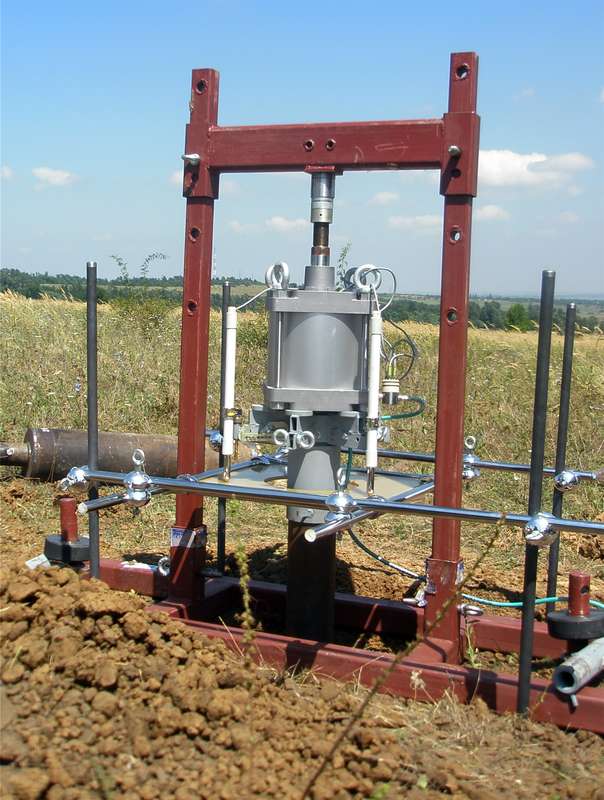

На ствол штампа устанавливают стол нагрузочный с пневмоцилиндром. Шток пневмоцилиндра упирают в балку комплекта анкерного.

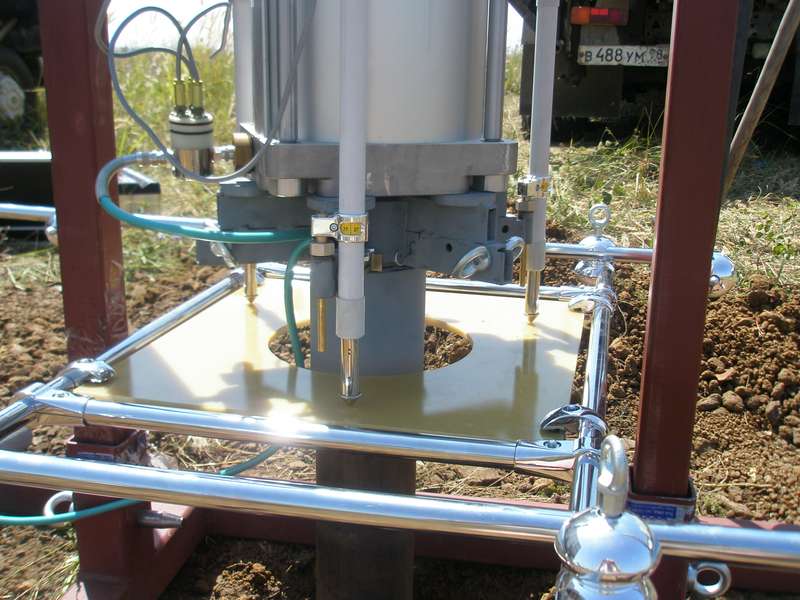

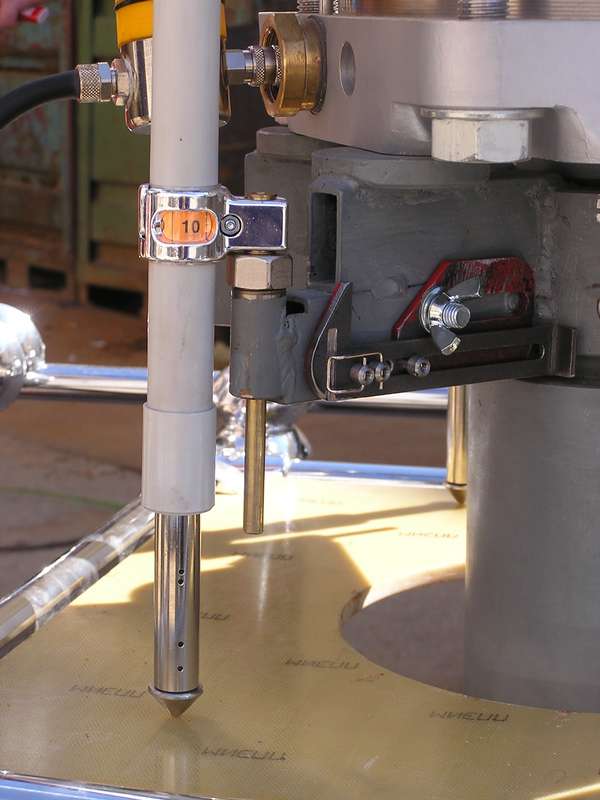

Стол реперной системы позиционируют относительно пневмоцилиндра, и устанавливают измерители перемещений.

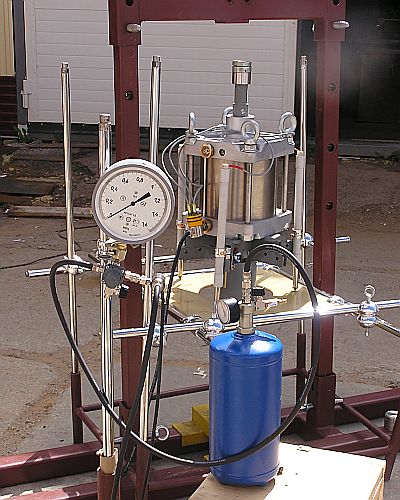

Пневмоцилиндр, контроллер, измерители перемещений и манометрическую головку соединяют между собой пневмомагистралью.

В ресивер закачивают воздух до давления 0.6–1.0 МПа, и подключают контроллер к аккумулятору.

Размещают контроллер, аккумулятор и манометрическую головку в удобном для оператора месте на расстоянии до 10 м от штампа.

В начале испытания в контроллер вводят исходные данные опыта: номер опыта, глубину установки штампа, схему нагружения, вид грунта и его состояние.

На основании исходных данных контроллер предлагает нагрузочные и временные параметры данного опыта в соответствии с ГОСТ 20276–2012. Оператор при помощи редуктора манометрической головки задаёт первую предложенную ступень нагрузки и запускает программу выполнения опыта. При выдержке на ступени давление поддерживается на заданном уровне манометрической головкой, а контроллер проверяет выполнение критерия стабилизации и сохраняет необходимые данные для последующей передачи в ПК. После выполнения критерия стабилизации оператор задаёт следующую, предложенную контроллером, ступень нагрузки и продолжает опыт до его завершения.

Если предусмотрен режим разгрузки, то опыт продолжается и при снижении давления под штампом.

В процессе проведения опыта давление в ресивере можно увеличить путём подкачки воздуха автомобильным насосом или другим способом.

В период эксплуатации комплекта, не реже 1 раза в месяц, требуется проведение контрольных испытаний для проверки исправности измерительного тракта и герметичности нагрузочной системы. Контрольные испытания не требуют наличия дополнительного оборудования и могут проводиться в полевых условиях с помощью составных элементов КРП1.

Для обработки результатов используется программа Pneumator.

Заказ комплекта

Штамп ШВ60 с комплектом регистрации КРП1
1 314 000 руб.

Состав комплекта

Наименование Цена Количество Сумма
Штамп ШВ60 945 000 руб. 1 945 000 руб.
Комплект регистрации результатов штампового опыта КРП1 369 000 руб. 369 000 руб.

Стоимость всего комплекта: 1 314 000 руб.
Количество:  шт.
Итого: 1 314 000 руб.
