Блок Давления БД-1 (КРП1)

Блок Давления БД-1 (далее БД-1) предназначен для автоматизации процесса проведения штамповых испытаний грунтов при работе с комплектом регистрации пневматическим КРП1.

Использование Блока Давления позволяет снизить трудоёмкость штамповых испытаний, так как в этом случае установка давления на ступени и его контроль при выдержке до стабилизации выполняются автоматически без участия Оператора.

Блок БД-1 работает под управлением контроллера ТЕСТ-ШВК, который входит в комплект КРП1 и используется для протоколирования результатов испытаний и их передачи в ПК для обработки.

После формирования задания на опыт и ввода Исходных данных в контроллер, блок давления БД-1 по командам контроллера выполняет следующие действия:

  1. включает электрокомпрессор и закачивает воздух в ресивер;
  2. задаёт первую ступень давления;
  3. задаёт рядовые ступени и поддерживает давление до выполнения критерия стабилизации;
  4. снижает давление заданными ступенями при выполнении режима разгрузки и повторного нагружения;
  5. подкачивает воздух при выравнивании давлений в системе;
  6. автоматически сбрасывает давление в системе при завершении опыта.

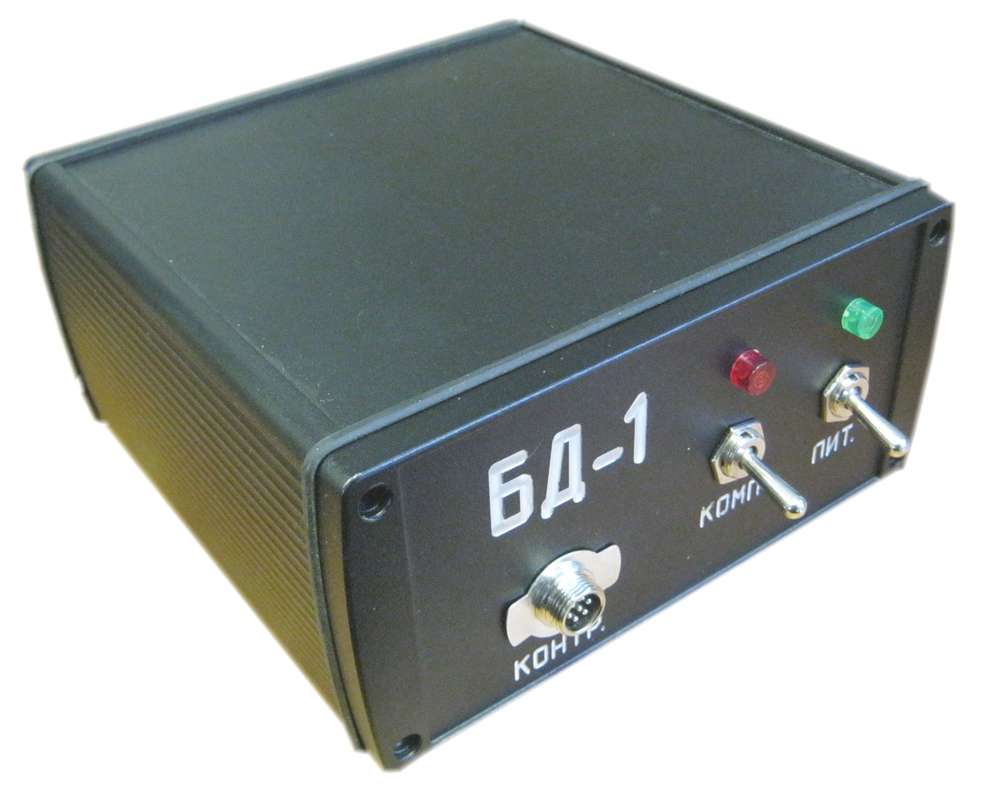

Фото №1
Фото №2
Фото №3

Технические характеристики

Напряжение питания, В от 12 до 15
Средний ток потребления, мА 300
Степень защиты IP54
Диапазон рабочих температур, °C -20..+40
Габаритные размеры, мм 100х170х200
Масса комплекта (без аккумулятора), кг, не более 2

При работе комплекта КРП1+БД-1 без электрокомпрессора для закачки воздуха в пневмоаккумулятор используют ручной насос. Блок БД-1, в данном случае, выполняет все свои основные функции по автоматизации опыта, а для электропитания такого комплекта достаточно штатного аккумулятора 12 Вольт /12–25 А*ч Р.

Состав комплекта

Блок давления БД-1 1
Кабель к контроллеру БД-К 1
Кабель к аккумулятору БД-А 1
Пневмомагистраль 2
Компрессор* 1
Аккумулятор 12В, не менее 35Ач, с типом клемм EN (стандартная)* 1
Руководство по эксплуатации 1
Тара для транспортировки и хранения 1

*Поставляется по согласованию.

Устройство БД-1

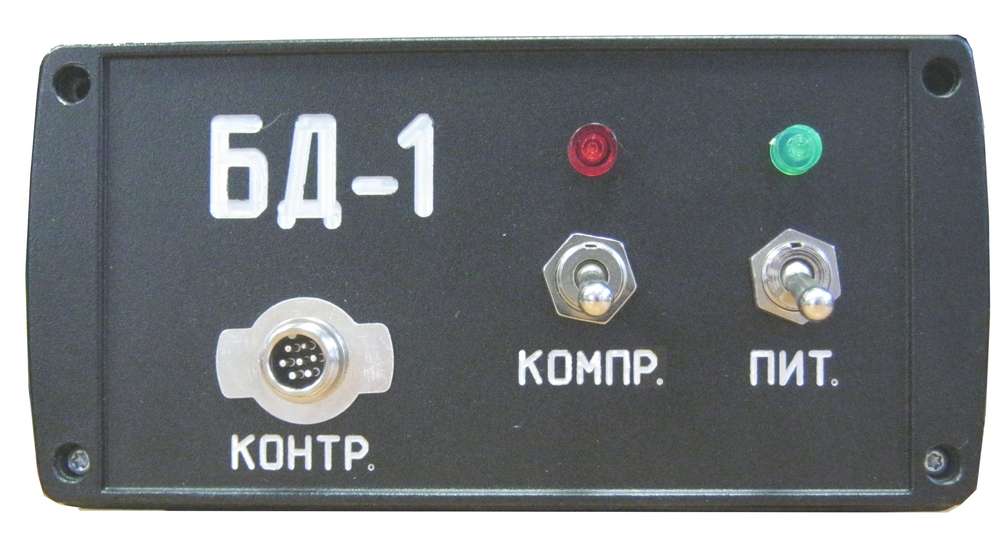

На передней панели расположены:

  1. гнездо «КОНТР.» для подключения контроллера ТЕСТ-ПРК;
  2. тумблер «КОМПР.» позволяет вручную поднять давление в ресивере, включив компрессор.

Тумблер не имеет фиксации, поэтому его необходимо удерживать в процессе подкачки.

В процессе автоматической подкачки ресивера, зажигается индикатор.

  1. тумблер «ПИТ.» осуществляет подачу электрического питания на БД-1 и контроллер.

При подаче питания на прибор зажигается зеленый индикатор.

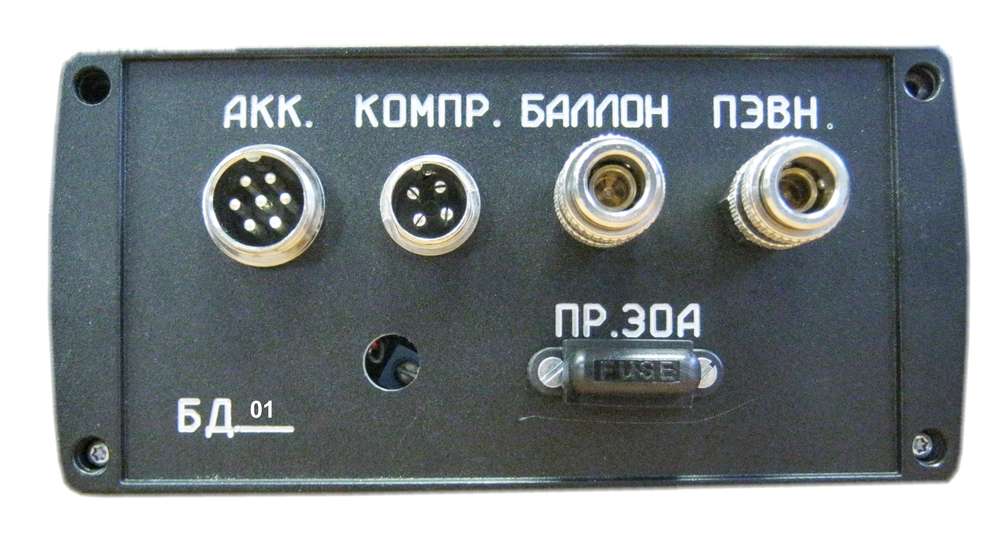

На задней панели расположены:

  1. гнездо «АКК.» для подключения аккумулятора;
  2. предохранитель «ПР.», 30А;
  3. гнездо «КОМПР.» для подключения компрессора;
  4. гнездо «БАЛЛОН», для подключения ресивера;
  5. пневматический разъём «ПЭВН», для подключения пневмомагистрали.

Работа комплекта рагистрации КРП1 совместно с Блоком Давления БД-1

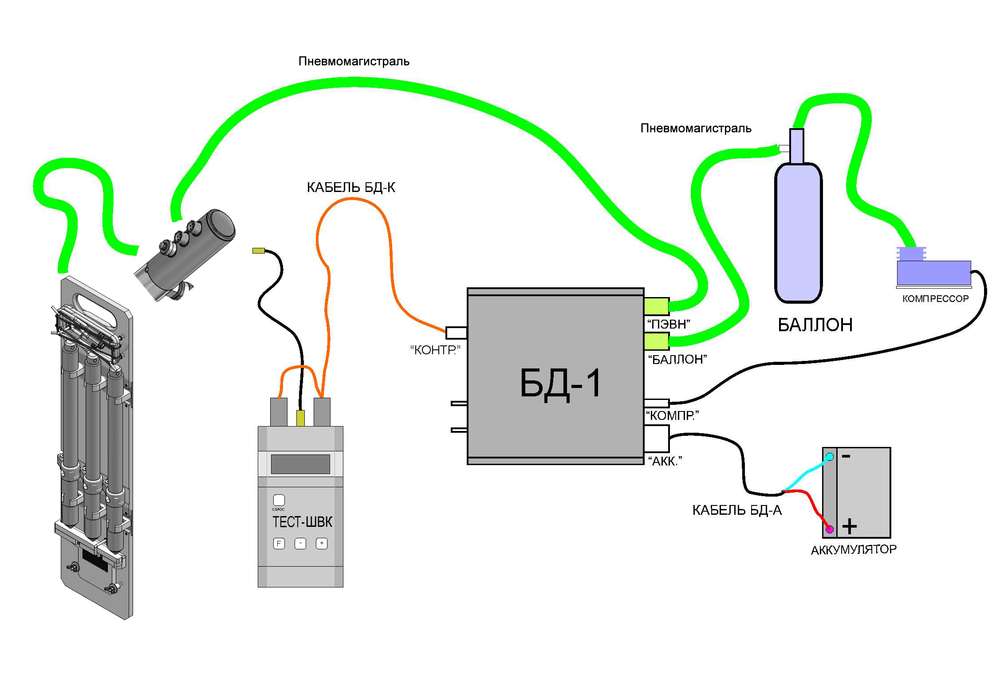

Перед началом работы необходимо выполнить сборку комплекта согласно схеме соединений:

Фото №1

Далее, на Блоке Давления БД-1 включают тумблер «ПИТ.». Автоматически происходит подача напряжения на контроллер. Блоке Давления зажигается зелёный индикатор.

Одновременно с загрузкой ПО контроллера ТЕСТ-ШВК, происходит подкачка ресивера.

Переход к работе с блоком БД-1 осуществляется через сервисное меню контроллера. Подробнее данная процедура описана в руководстве пользователя на комплект КРП1+Блок Давления БД-1.

Если работа в автоматическом режиме разрешена, то контроллер после сообщения «ТЕСТ-Ш18» показывает сообщение «РАБОТА С БЛОКОМ ДАВЛЕНИЯ».

Перед испытанием, в контроллер вводятся исходные данные опыта, на основании которых контроллер выбирает нагрузочные и временные параметры.

Выполнение испытания начинается после команды на выполнение опыта.

При использовании электрокомпрессора опыт выполняется автоматически до его завершения. При этом ход опыта и данные измерений, в режиме реального времени, представлены на мониторе контроллера ТЕСТ-ШВК.

При работе с комплектом КРП1+Блок Давления БД-1 без электрокомпрессора, при выравнивании давлений в зонде и пневмоаккумуляторе, на мониторе прибора появляется сообщение: «ПОДНЯТЬ ДАВЛЕНИЕ В БАЛЛОНЕ!!!». Получив такое сообщение, Оператор выполняет подкачку с помощью ручного насоса.

После закачки воздуха, опыт будет продолжен автоматически до завершения.

Опытные данные сохраняются в приборе ТЕСТ-ШВК и передаются в программу Pneumator для обработки и формирования Протокола испытания.
