Компенсатор ГП

Компенсатор ГП (гидропневматический) предназначен для снижения жёсткости и регулирования давления в гидравлических нагрузочных системах, выпускаемых АО «ГЕОТЕСТ» для испытаний грунтов штампами 1-го типа (ШП 20/5000 и ШП 20/2500).

Компенсатор может работать как в составе простой конфигурации штампа ШП20 с гидравлической нагрузочной системой и индикаторами перемещений ИЧ-50, так и в составе полуавтоматических комплектов регистрации результатов штампового опыта, таких как КРП1 ВД и Терминал БП ВД.

Использование Компенсатора при выполнении штамповых испытаний существенно снижает трудоёмкость работ, так как давление при выдержке на ступени поддерживается постоянным без участия Оператора.

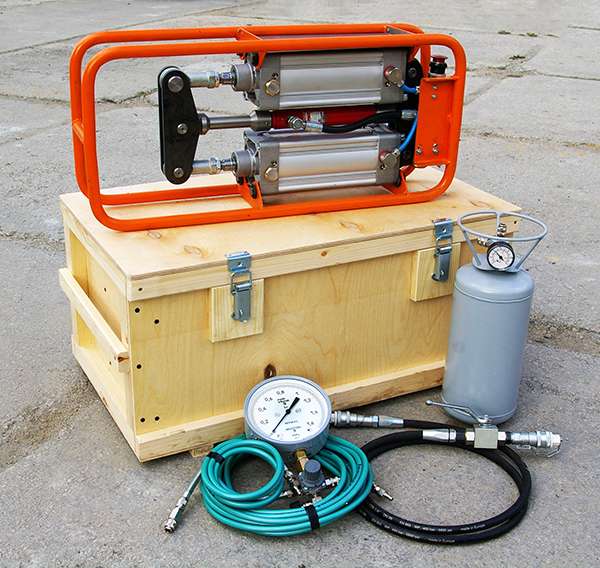

Фото №1

Технические характеристики

Габаритные размеры ДхШхВ, мм 750х340х170
Масса, кг 35
Тип гидравлических соединителей БРСК 6 «Технос»
Характериный объём, Q, см³ 30
Гидравлическое давление, МПа, не более 50
Пневматическое давление*, МПа, не более 1,2
Диапазон температур эксплуатации и хранения**, Сº -10..+50
Диапазон 2000

* — пневматическое давление в ресивере (Аккумуляторе создаётся автомобильным ручным или электрическим насосом (в комплект поставки не входит)).
** — Отрицательные температуры эксплуатации допускаются только для сухого воздуха.

Состав комплекта

Гидропневматический Блок 1 шт.
Манометрическая головка (Регулятор П) 1 шт.
Ресивер (Аккумулятор П) 1 шт.
Магистраль высокого давления с шаровым запорным краном 1 шт.
Пневмомагистраль 1 шт.
Транспортировочный ящик 1 шт.
Руководство по эксплуатации 1 шт.

Конструкция и работа с компенсатором

Компенсатор состоит из гидропневматического блока, включающего один гидравлический и два пневматических цилиндра, механически связанных между собой и помещенных в сварной каркас. Гидропневмоблок снаряжен гидравлическими и пневматическими БРС (быстроразъёмные соединения), кнопкой аварийного сброса и краном высокого давления для перекрытия гидромагистрами нагрузочного гидроцилиндра. На верхней поверхности гидропневматического блока закреплена Таблица соответствия гидравлического и пневматического давлений для проведения штампового опыта.

Перед началом работы гидропневмоблок следует установить на ровную площадку и обеспечить его устойчивое положение. Посредством гидравлических рукавов БРС соединить его с ручной гидравлической насосной станцией и нагрузочным гидроцилиндром.

Манометрическую головку (регулятор П) с помощью пневматического БРС — соединения и пневмомагистрали также подключают к пневморазъёму гидропневматического блока. В Аккумулятор П с помощью автомобильного насоса закачивают воздух.

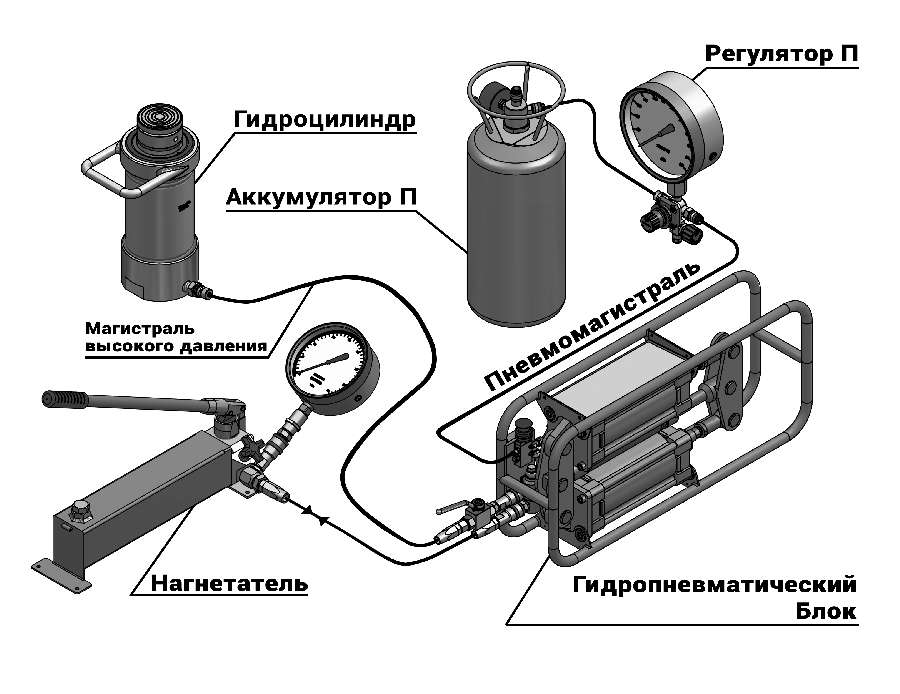

Все соединения выполняют в соответствии со Схемой:

Фото №1

При испытаниях, Оператор с помощью ручной гидравлической станции, задаёт необходимое давление в гидравлической нагрузочной системе штампа и посредством Регулятора П устанавливает пневматическое противодавление, включая в работу Компенсатор.

При выдержке на ступени он компенсирует потери давления в нагрузочной системе при осадках штампа до 7 мм, то есть давление под штампом на ступени поддерживается постоянным без участия Оператора.

Подробные инструкции по работе с Компенсатором ГП приведены в Руководстве по эксплуатации.
