Штамп ШП20 с комплектом регистрации КРП1/ВД

Комплект КРП1/ВД является модификацией комплекта КРП1 и предназначен для работы со штампом ШП20 с гидравлической нагрузочной системой. Он позволяет проводить испытания штампами I-го типа ШП20/5000, ШП20/2500 и «горячим штампом» Штамп 5000Т в соответствии с методикой ГОСТ 20276–2012 «Грунты. Методы полевого определения характеристик прочности и деформируемости» в полуавтоматическом режиме.

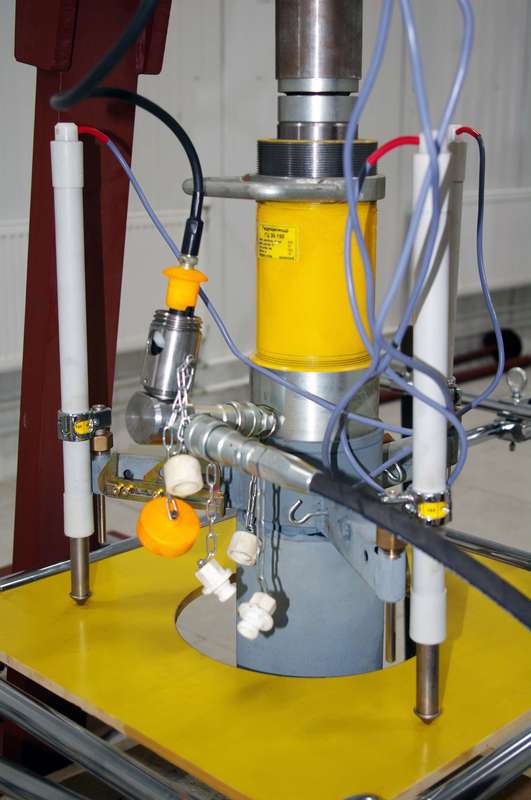

Фото №1

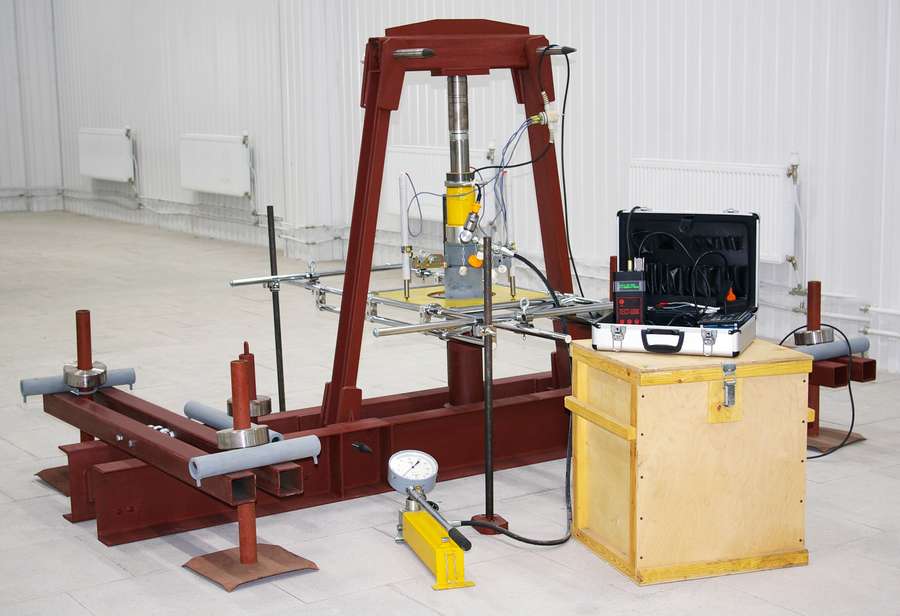

Фото №2

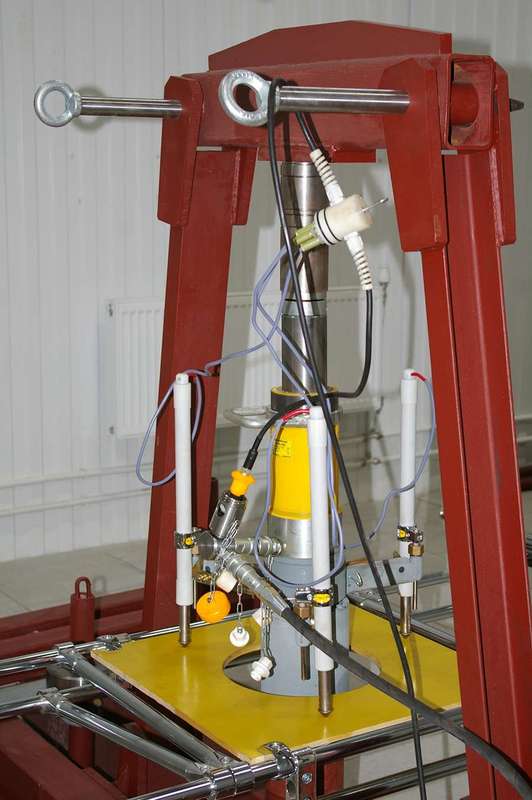

Фото №3

Состав комплекта

Контроллер ТЕСТ-ШВК 1 шт
Измерители перемещений 3 шт
Пневмомагистраль 1 шт
Адаптер ВД 1 шт
Кабель связи Адаптер ВД — Контроллер 1 шт
Аккумулятор 12Ah/12 В 1 шт
Зарядное устройство «Кулон» 1 шт
Кабель питания контроллера 1 шт
Кабель связи с ПК RS-232 (USB 2.0) 1 шт
Программа обработки результатов Pneumator 1 шт
Руководство по эксплуатации 1 шт
Транспортировочный ящик 1 шт

Технические характеристики

Диапазон измерения осадок штампа, мм 0–50
Разрешение измерения осадок, мм 0,01
Абсолютная погрешность измерения перемещений, мм ± 0,1
Диапазон измерения давления, МПа 0–40
Напряжение питания, В 12
Время непрерывной работы от аккумулятора, не менее, час 72
Интерфейс с ПК RS-232
Диапазон температур эксплуатации, С° -20..+40
Масса комплекта, кг 22

Устройство и работа комплекта

При монтаже штампа стол реперной системы с помощью подвесов позиционируют относительно нагрузочного гидравлического цилиндра. К нагрузочному столу закрепляют индуктивные измерители перемещений.

Ко входу гидроцилиндра присоединяют адаптер ВД, который посредством электрического кабеля соединяют с контроллером ТЕСТ-ШВК.

С помощью гидромагистрали с БРС (быстроразъёмными соединениями) адаптер ВД соединяют с компенсатором ГП или гидравлической насосной станцией.

Контроллер, аккумулятор и насосную станцию размещают в удобном месте на расстоянии до 5 метров от штампа.

Оператор включает контроллер и вводит исходные данные опыта: номер опыта, глубину установки штампа, схему нагружения, вид и состояние грунта.

На основании исходных данных контроллер выбирает для данного грунта нагрузочно-временные параметры опыта в соответствии требованиями ГОСТ 20276–2012 и предлагает задать первую ступень нагрузки, величина которой показана на дисплее контроллера.

Оператор с помощью насосной станции задаёт первую ступень нагрузки, контролируя давление на дисплее контроллера и запускает программу выполнения опыта.

При использовании в составе штампа компенсатора ГП давление на ступени автоматически поддерживается постоянным. Без компенсатора за давлением следит оператор и поддерживает его постоянным с помощью насосной станции.

В процессе выдержки на ступени контроллер сохраняет данные с заданным интервалом и проверяет выполнение критерия стабилизации. При его выполнении контроллер подаёт звуковой сигнал, и на дисплее появляется сообщение с величиной следующей ступени нагрузки. Оператор задаёт следующую ступень и продолжает опыт до его завершения. Если предусмотрен режим «разгрузки», то опыт продолжается при снижении давления под штампом.

После завершения испытания опытные данные передаются в ПК для обработки. В памяти контроллера могут сохраняться результаты 10–15 штамповых опытов.

В период эксплуатации комплекта перед началом испытаний, но не реже 1 раза в месяц, требуется проведение контрольных испытаний для проверки исправности измерительного тракта. Контрольные испытания не требуют наличия дополнительного оборудования и могут проводиться в полевых условиях с помощью составных элементов комплекта КРП1/ВД. Для обработки результатов используется программа Pneumator.
