Ворот

Ворот предназначен для установки винтовых анкеров производства АО «Геотест» в массив грунта для восприятия реактивных усилий от оборудования для испытаний грунтов штампами I-го типа ШП20/2500/5000, штампами III, IV типа ШВ60.

Ворот может использоваться и в составе переносной установки статического зондирования ПУСЗ-1М.

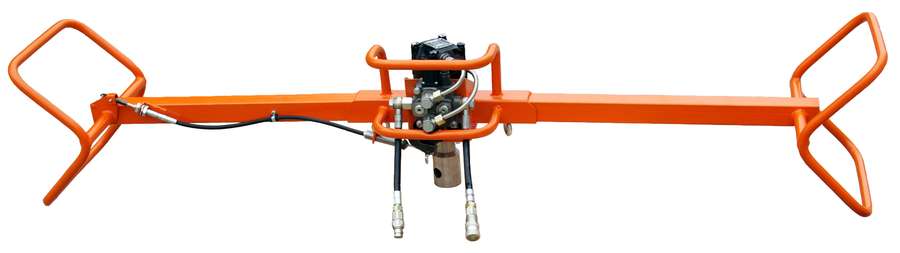

Фото №1

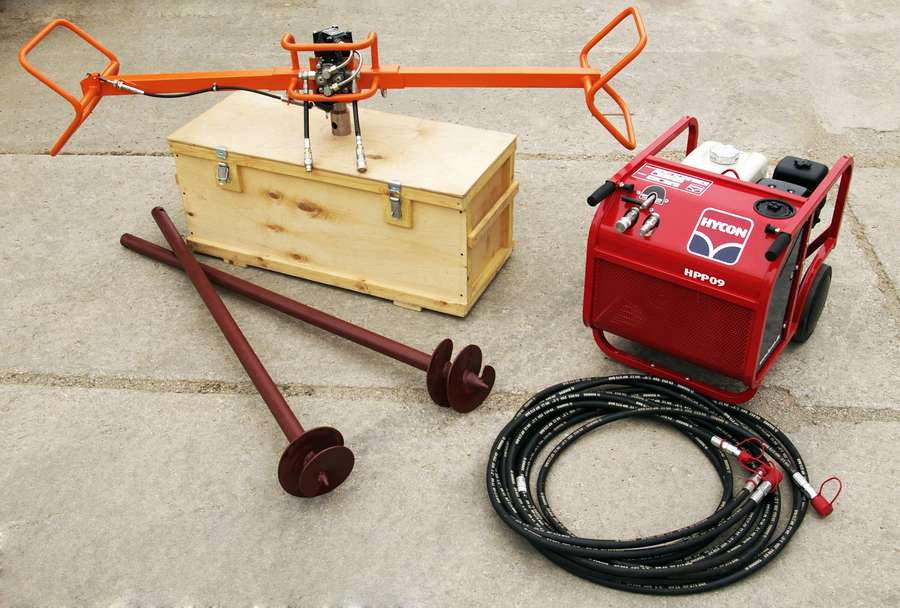

Фото №2

Технические характеристики

Габаритные размеры, мм 1925х370х380
Масса, кг 37,6
Тип гидравлических соединений 2FFN-06 ISO 16028
Номинальный крутящий момент на шпинделе, Нм 560
Осевая нагрузка на шпиндель, кН, не более 3
Частота вращения шпинделя, об/мин (максимальная) 175
Частота вращения шпинделя, об/мин (минимальная) 6
Диапазон температур эксплуатации и хранения, °C -30..+50
Персонал, кол-во человек минимум 2

Для работы с воротом может использоваться автономная гидростанция с нужным типом гидравлических соединителей 2FFN-06 ISO 16028 и требуемыми гидравлическими параметрами (например Hycon HPP09). Гидростанция может входить в комплект поставки или приобретаться отдельно.

Необходимые технические характеристики гидростанции:

Давление на выходе, МПа (максимальное) 21
Давление на выходе, МПа (минимальное) 16
Номинальная величина потока, л/мин 25

Состав комплекта

Ворот 1 шт
Шнек ШБ-62 L=1000 мм Ш19 2 шт
Долото 2ДРШ 55 Ш-19 (пикообразное) 1 шт

Конструкция и работа с воротом

Ворот представляет собой сборно-разборную конструкцию, состоящую из гидроагрегата и двух ручек.

Элементы конструкции в собранном состоянии образуют силовую раму, передающую реактивные усилия от шпинделя к операторам изделия (минимум два человека). Один из операторов имеет возможность управления элементами гидравлической системы.

Для начала работы с изделием необходимо:

  • выполнить сборку устройства согласно схеме, приведённой в руководстве по эксплуатации;
  • подключить к вороту магистрали гидростанции, заполнить систему гидравлической жидкостью и убедиться в отсутствии утечек;
  • проверить работу ворота и гидростанции. Отклонение рукояти управления «вниз» вызывает вращение шпинделя «по часовой стрелке», что соответствует установке анкера. Обратное воздействие на рукоять управления «вверх» позволяет извлечь анкер.

Обороты шпинделя регулируются положением рукояти.

Для погружения, анкер в горизонтальном положении соединяется с помощью шплинта со шпинделем ворота, и ворот с анкером устанавливаются вертикально.

Погружение начинают при небольшом вертикальном усилии на анкер и минимальных оборотах шпинделя ворота.

После завинчивания лопасти в грунт, погружение продолжают увеличивая обороты шпинделя.

Погружение анкера прекращают при остановке шпинделя на любой глубине погружения.

Если глубина установки анкера менее 600 мм, следует вывернуть анкер и повторить погружение в другом месте.

Если анкер легко погружается в грунт, погружение следует прекратить не доходя до поверхности грунта 200 мм, при этом нельзя допускать проворота анкера на отметке установки.

Извлечение анкера выполняют при небольшом вертикальном усилии и небольших оборотах шпинделя.

Ворот позволяет бурить лидерные скважины диаметром 62 мм.

При работе с изделием необходимо соблюдать правила безопасности и использовать средства индивидуальной защиты!
