Установка статического зондирования грунтов УСЗ 15/36А (15/36Г)

Установка статического зондирования монтируется на автомобиле (УСЗ 15/36А), либо на вездеходе (УСЗ 15/36Г) и используется для зондирования грунтов в соответствии с ГОСТ 19912–2012 «ГРУНТЫ. Методы полевых испытаний статическим и динамическим зондированием». В качестве базовой машины могут использоваться автомобили с кунгом ЗИЛ 131, КАМАЗ 43114, Урал, МАЗ и другие. Для гусеничного варианта могут использоваться транспортеры ГАЗ-34039, МТЛб и другие. Привод гидравлического оборудования предусмотрен от основного двигателя автомашины через коробку отбора мощности. Установка зондирования может оснащаться комплектами аппаратуры ТЕСТ-К2М, ТЕСТ-12, ТЕСТ-К4М и ТЕСТ К4 CPTU.

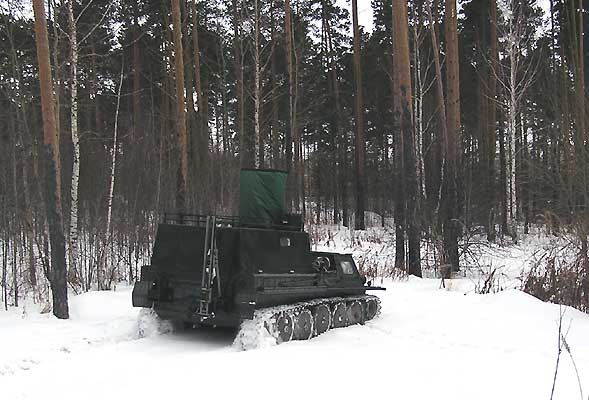

Фото №1

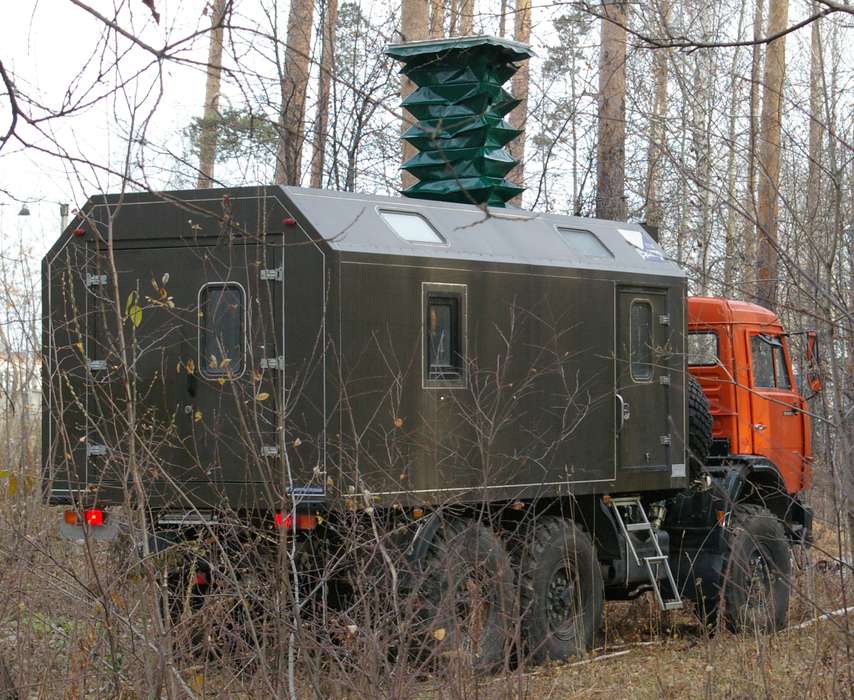

Фото №2

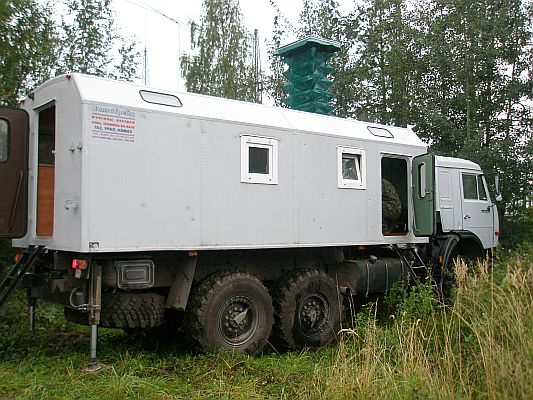

Фото №3

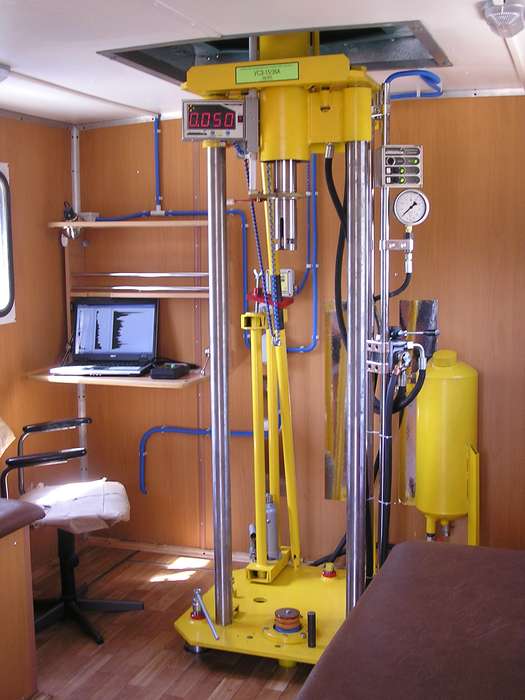

Фото №4

Технические характеристики установки УСЗ 15/36А

Зкипаж, человек 2
Вес установки, кг 7000–12000
Максимальное усилие вдавливания (без анкеровки), кг 7000–10000
Скорость вдавливания зонда, м/мин 0.9–1.5
Скорость извлечения зонда, м/мин до 2
Рабочее давление, кг/см² 80
Гидронасос НШ-32
Диаметр рабочего гидроцилиндра, мм 125
Ход штока, мм 1250

Установка УСЗ 15/36А может комплектоваться формирователем отсчетов ФО-2Р для автоматической записи данных зондирования с шагом 2.5, 5, 10 или 20 см по глубине. В процессе вдавливания зонда оператор имеет возможность визуального контроля глубины и скорости погружения. При работе в режиме трансляции данных на ноутбук на мониторе отображаются результаты зондирования в режиме реального времени. По согласованию с Заказчиком выполняется перепланировка и отделка кунга: устанавливается дополнительное отопительное и электрооборудование, изготовляются рундуки для хранения оборудования, рабочие и спальные места. Установка статического зондирования на гусеничном ходу (УСЗ 15/36Г) в зависимости от базовой машины, имеет максимальное усилие вдавливания 4000 кг (ГАЗ 34039), либо 7000 кг — МТЛб. Оборудование располагается в утепленном отсеке вездехода, привод гидравлики выполнен от основного двигателя. Для бурения скважин на заднем борту вездехода закрепляется кронштейн для буровой установки УКБ 12/25. Общий вес оборудования для статического зондирования и бурения не превышает 250 кг, поэтому вездеход полностью сохраняет свои транспортные и ходовые качества.

Заказ комплекта

Установка статического зондирования грунтов УСЗ 15/36А (15/36Г)
1 490 000 руб.

Состав комплекта

Наименование Цена Количество Сумма
Установка статического зондирования 1 490 000 руб. 1 1 490 000 руб.

Дополнительные комплектующие

Наименование Цена Количество Сумма
Формирователь отсчетов ФО (глубиномер) для УСЗ 175 000 руб. 0 руб.
Устройство Б 145 000 руб. 0 руб.
Пробоотборник Р45/100 44 500 руб. 0 руб.

Стоимость всего комплекта: 1 490 000 руб.
Количество:  шт.
Итого: 1 490 000 руб.
