Комплект ТЕСТ-К4 CPTU

Фото №1
Фото №2
Фото №3
Фото №4
Фото №5

Технические характеристики

В комплекте ТЕСТ-К4 CPTU используются цифровые зонды А3/350 и А4/350. Они имеют широкий диапазон термокомпенсации, цифровой выход и нормированные параметры для всех каналов, поэтому настройка оборудования при замене зонда не требуется. Геометрические размеры зондов соответствуют ГОСТ 19912–2012.

Зонды А3/350 имеют три канала измерения: канал конуса qc, канал муфты fs и канал инклинометра a. Цифровой инклинометр, установленный в электронном узле зонда при зондировании фиксирует отклонение зонда от вертикального положения. Зонды А4/350 имеют четыре цифровых канала: каналы qc, fs, a и канал U2 — поровое давление.

Основные параметры зондов А3/350 и А4/350

Диаметр основания конуса, мм 35,7
Угол при вершине, град 60
Диаметр муфты трения, мм 35,7
Длина муфты трения, мм 310
Площадь муфты трения, cм² 350
Диапазон измерения удельного сопротивления грунта по конусу qc, МПа 0,05–50
Диапазон измерения удельного сопр. грунта по муфте трения fs, кПа 0,6–571
Диапазон измерения угла отклонения от вертикали a, ° 1–20
Диапазон измерения порового давления, кПа -85..2000
Основная погрешность измерения удельного сопротивления грунта не более 5%

В состав комплекта ТЕСТ-К4 CPTU входят два зонда А4/З50 и один зонд А3/350. В качестве регистрирующего прибора используется цифровой контроллер ТЕСТ-К4 или Блок Связи БС-3.

Регистрирующий прибор (контроллер ТЕСТ-К4М) предназначен для индикации, сохранения и передачи результатов зондирования на персональный компьютер для последующей обработки. Контроллер оснащен USB интерфейсом для передачи данных в ПК и USB разъемом для записи данных на USB-флеш-диск.

Технические характеристики контроллера ТЕСТ-К4М и Блока Связи БС-3

Напряжение питания, Вольт 11–18
Потребляемый ток, А 0,5
Время выхода в раб. режим (контроллер ТЕСТ-К4), мин 2
Ёмкость памяти (контроллер ТЕСТ-К4), кБайт 32
Интерфейс передачи данных USB
Время хранения результатов (контроллер ТЕСТ-К4), год 1
Диапазон рабочих температур, С° -20..+40
Габаритные размеры (контроллер ТЕСТ-К4), мм 200x100x40
Габаритные размеры (Блок Связи БС-3), мм 195х190х55
Масса прибора ТЕСТ-К4, кг 0,5
Масса Блока Связи БС-3, кг 0,7

Прибор защищен от недопустимой полярности питающего напряжения.

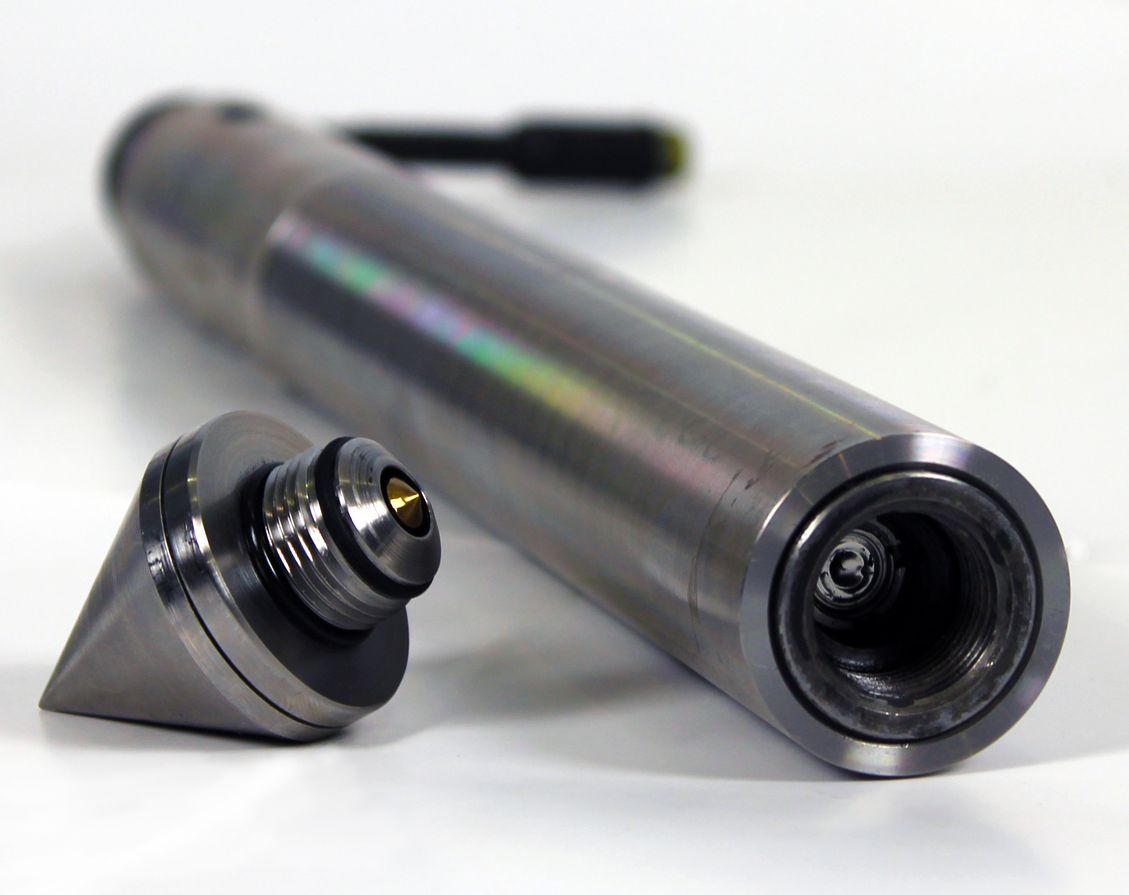

Датчик порового давления, установленный в конусе зонда А4/350, предназначен для измерения избыточного давления в поровой воде, возникающего при внедрении зонда в грунт.

При интерпретации результатов зондирования поровое давление является важным дополнительным параметром для идентификации грунтов, оценки их консолидационных характеристик и корректировки показателей сопротивления конуса qc и трения зонда fs для перехода к эффективным напряжениям.

В качестве датчиков порового давления в зондах А4/350 используются щелевые датчики, разработанные на предприятии Геотест.

Основные характеристики датчиков

Площадь конуса зонда, см² 10
Высота щели h, мм 0,30±0,05
Объём внутренней полости, см³ 1,15
Материал заполнения внутренней полости («Среда1») ЦИАТИМ-201 ГОСТ 6267–74
Комплиментарная жидкость («Среда2») Масло И-12А ГОСТ 20799–88
Рабочее давление Р, кПа от -85 до 2000
Диапазон температур эксплуатации, С° 0..+60
Диапазон температур хранения, С° -60..+90

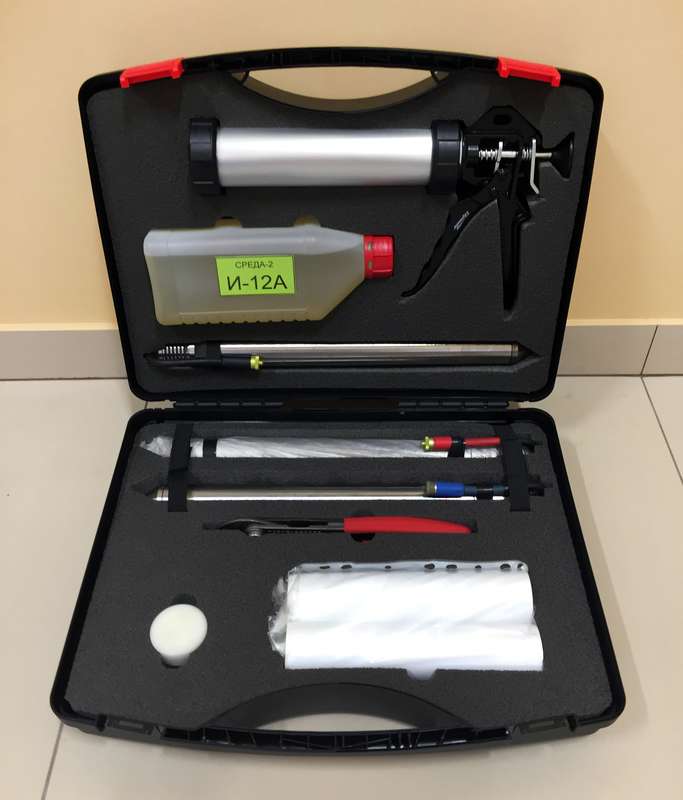

Характеристики вспомогательного оборудования

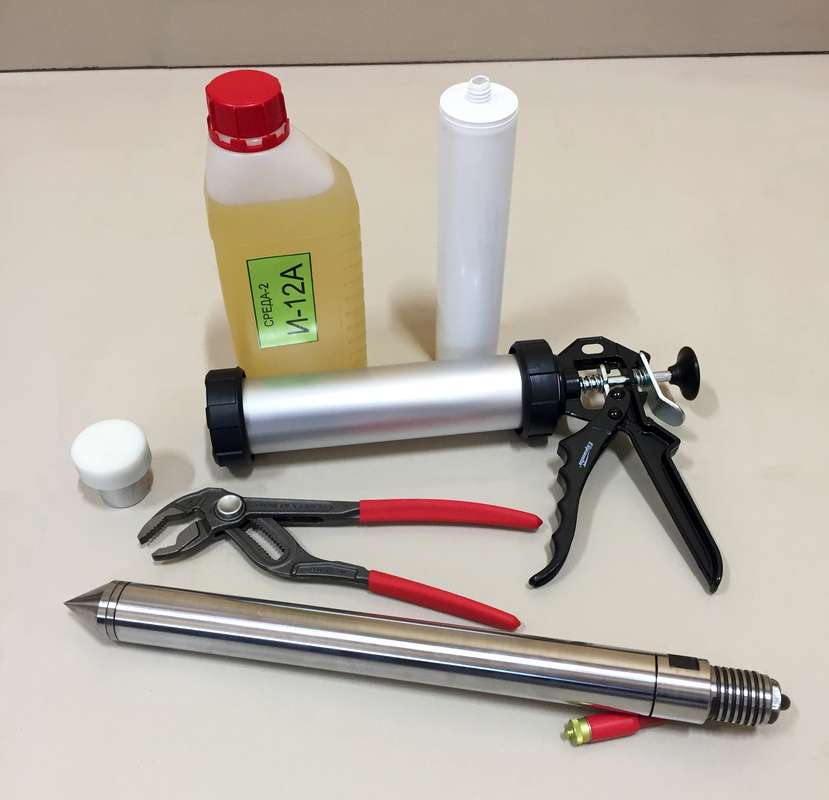

Шприц (служит для заполнения внутренней полости Пьезоконуса из Картриджа З «Средой 1»), кг 2,77
Картридж З, кг 0,35
Самофиксирующиеся сантехнические клещи (служат для захвата Пьезоконуса и его вращения по резьбе), кг 0,48
Картридж З (запасной картридж 310 мл, готовый к применению, является расходным материалом), кг 0,35

Устройство и работа комплекта

При вдавливании зонда, механическое воздействие грунта на тензодинамометры вызывает дебаланс полумостов. Электронный блок, расположенный внутри зонда, усиливает, оцифровывает и кондиционирует сигналы датчиков, которые в цифровом формате по кабелю передаются к измерительному прибору (контроллеру ТЕСТ-К4М). На дисплее, расположенном на лицевой панели прибора, показания изменяются пропорционально воздействиям на датчики зонда. Результаты зондирования сохраняются в памяти контроллера.

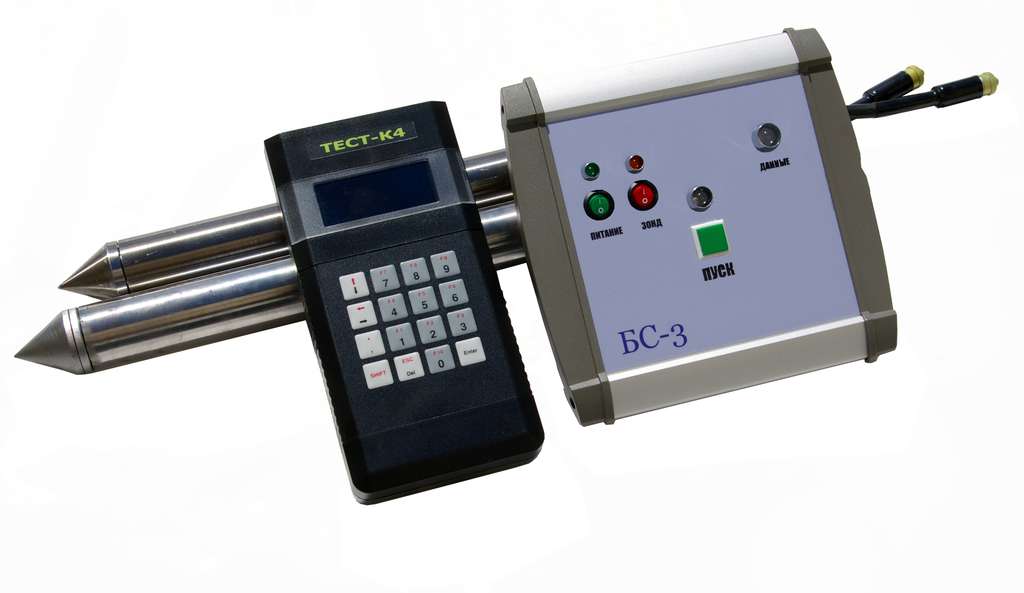

Полный комплект имеет в своём составе четырёхканальный контроллер ТЕСТ-К4М и Блок Связи БС-3, которые являются друг для друга резервными приборами.

Комплект ТЕСТ-К4 CPTU может работать в двух вариантах.

Вариант 1. ЦИФРОВОЙ ЗОНД — КОНТРОЛЛЕР ТЕСТ-К4М

Контроллер ТЕСТ-К4М имеет четыре основных режима работы:

  • РАБОЧИЙ РЕЖИМ (запись данных зондирования в ОЗУ);
  • РЕЖИМ ПЕРЕДАЧИ ДАННЫХ зондирования в компьютер;
  • РЕЖИМ ЗАПИСИ ДАННЫХ на USB-ФЛЕШ-ДИСК;
  • СЕРВИСНЫЙ РЕЖИМ.

На передней панели контроллера расположены: дисплей и клавиатура с цифрами и вспомогательными символами. На верхней стенке контроллера расположены разъемы для подключения питания, зонда и радиокнопки. На боковой стенке прибора расположены разъёмы для подключения USB-кабеля и Флеш-диска. После включения, контроллер переходит в меню выбора режима работы. При выборе меню пункта РАБОЧИЙ РЕЖИМ контроллер проводит диагностику измерительного тракта и зонда. После ввода параметров опыта (номер, шаг отсчетов и глубина зондирования), текущие отсчеты сохраняются в контроллере при нажатии любой цифровой клавиши на панели прибора (1–9) или дистанционно посредством Радиокнопки РК-11.

При выборе режима ПЕРЕДАЧИ ДАННЫХ, данные передаются в компьютер для последующей обработки.

В СЕРВИСНОМ РЕЖИМЕ контроллера можно выполнить:

  • замену шрифта отображаемой информации на экране;
  • установку времени и даты;
  • удаление из контроллера обработанных данных зондирования;
  • регистрацию термозонда.

Вариант 2. ЦИФРОВОЙ ЗОНД — БЛОК СВЯЗИ — ПК

В таком варианте, данные зондирования передаются в программу обработки на ПК и транслируются на мониторе в цифровом и графическом формате. Такой вариант предпочтителен при работе на специализированных зондировочных установках, где отсчёты снимаются автоматически с заданным шагом, но возможна и запись отсчётов посредством дистанцинной кнопки.

В процессе работы калибровка (настройка) зондов при замене не требуется, т.к. все зонды имеют нормированные параметры. При работе на зондировочных установках, предусмотрено подключение Формирователя Отсчетов. В этом случае, сохранение отсчетов происходит автоматически по командам формирователя отсчетов с любым шагом из ряда: 2.5, 5, 10 и 20 см.

При работе с комплектом ТЕСТ-К4М мы рекомендуем использовать комплект бескабельной передачи данных зондирования БПД1.

Для обработки результатов используется программа GeoExplorer.
