Комплект ТЕСТ-К4М

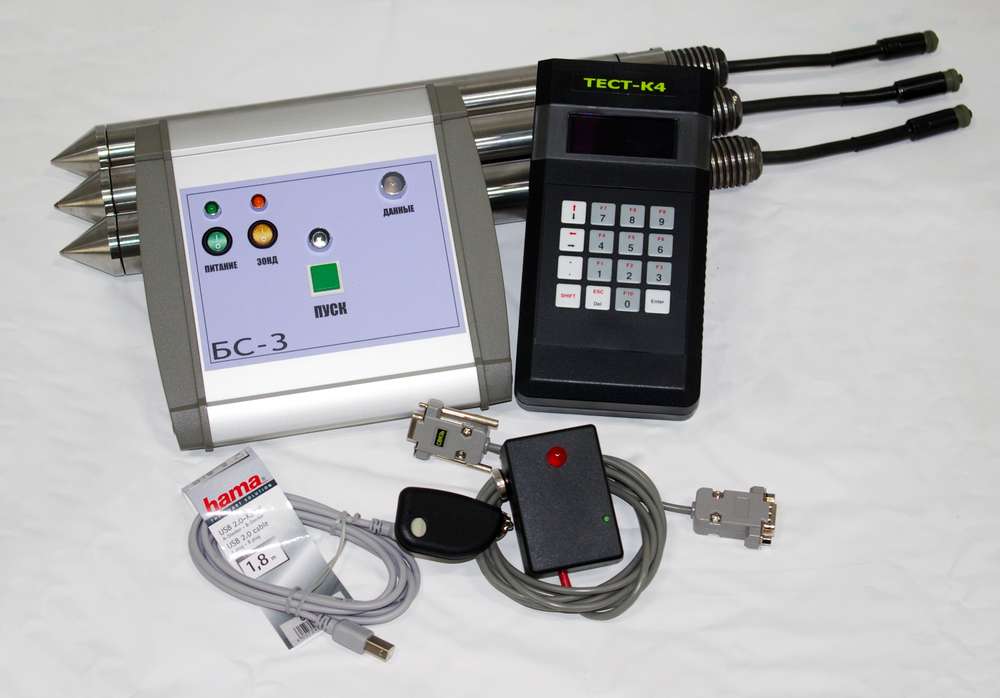

Фото №1
Фото №2
Фото №3

Технические характеристики

В комплекте ТЕСТ-К4М используются цифровые тензометрические зонды А3/350 и Т4/350.

Зонды А3/350 имеют три канала измерения: сопротивление конуса qc (МПа), сопротивление грунта по муфте трения fs (кПа) и инклинометр a (°).

Зонды Т4/350 имеют четыре канала измерения: сопротивление конуса qc (МПа), сопротивление грунта по муфте трения fs (кПа), инклинометр a (°) и температура грунта t2 (конуса зонда °С).

Цифровые зонды А3/350 и Т4/350 имеют высокую точность измерений, термокомпенсацию и нормированные параметры для всех каналов. Передача данных в процессе работы осуществляется в цифровом виде.

В комплект ТЕСТ-К4М входят зонды исполнения 1 - А3–350–50/20. Калибровка зондов выполняется на предприятии-изготовителе: конус — 50 МПа, муфта — 571 кПа. Для работы в слабых грунтах поставляются зонды исполнения 2 - А3–350–25/20, которые калибруются по каналу «Конус» — 25 МПа, по каналу «Муфта» — 571 кПа. Каждый зонд имеет паспорт, в котором указаны номер зонда, значения калибровки по каналу «Конус» и «Муфта».

Основные параметры цифровых зондов

Тип зонда по ГОСТ 19912–2012 электрический
Диаметр основания конуса, мм 35,7
Угол при вершине, град 60
Диаметр муфты трения, мм 35,7
Длина муфты трения, мм 310
Площадь муфты трения, cм² 350
Диапазон измерения удельного сопротивления грунта по конусу (исполнение 1), МПа 0,05–50
Диапазон измерения удельного сопротивления грунта по конусу (исполнение 2), МПа 0,025–25
Диапазон измерения удельного сопр. грунта по муфте трения (исполнение 1), кПа 0,6–571
Диапазон измерения удельного сопр. грунта по муфте трения (исполнение 2), кПа 0,6–571
Основная погрешность измерения удельного сопротивления грунта не более 5%
Угол отклонения от вертикали, град 1–20
Диапазон измерения температуры грунта, °С -20..+40

Регистрирующий прибор (контроллер ТЕСТ-К4М) предназначен для индикации, сохранения и передачи результатов зондирования на персональный компьютер для последующей обработки. Контроллер оснащен USB интерфейсом для передачи данных в ПК и USB разъемом для записи данных на USB-флеш-диск.

Технические характеристики контроллера ТЕСТ-К4М

Напряжение питания, Вольт 11–18
Потребляемый ток, А 0,5
Время выхода в раб. режим, мин 2
Ёмкость памяти, кБайт 32
Время хранения результатов, год 1
Диапазон рабочих температур, С° -20..+40
Габаритные размеры, мм 200x100x40
Масса прибора, кг 0,5

Прибор защищен от недопустимой полярности питающего напряжения.

Устройство и работа комплекта

При вдавливании зонда, механическое воздействие грунта на тензодинамометры вызывает дебаланс полумостов. Электронный блок, расположенный внутри зонда, усиливает, оцифровывает и кондиционирует сигналы датчиков, которые в цифровом формате по кабелю передаются к измерительному прибору (контроллеру ТЕСТ-К4М). На дисплее, расположенном на лицевой панели прибора, показания изменяются пропорционально воздействиям на датчики зонда. Результаты зондирования сохраняются в памяти контроллера.

Полный комплект имеет в своём составе четырёхканальный контроллер ТЕСТ-К4М и Блок Связи БС-3, которые являются друг для друга резервными приборами.

Комплект ТЕСТ-К4М может работать в двух вариантах.

Вариант 1. ЦИФРОВОЙ ЗОНД — КОНТРОЛЛЕР ТЕСТ-К4М

Контроллер ТЕСТ-К4М имеет четыре основных режима работы:

  • РАБОЧИЙ РЕЖИМ (запись данных зондирования в ОЗУ);
  • РЕЖИМ ПЕРЕДАЧИ ДАННЫХ зондирования в компьютер;
  • РЕЖИМ ЗАПИСИ ДАННЫХ на USB-ФЛЕШ-ДИСК;
  • СЕРВИСНЫЙ РЕЖИМ.

На передней панели контроллера расположены: дисплей и клавиатура с цифрами и вспомогательными символами. На верхней стенке контроллера расположены разъемы для подключения питания, зонда и радиокнопки. На боковой стенке прибора расположены разъёмы для подключения USB-кабеля и Флеш-диска. После включения, контроллер переходит в меню выбора режима работы. При выборе меню пункта РАБОЧИЙ РЕЖИМ контроллер проводит диагностику измерительного тракта и зонда. После ввода параметров опыта (номер, шаг отсчетов и глубина зондирования), текущие отсчеты сохраняются в контроллере при нажатии любой цифровой клавиши на панели прибора (1–9) или дистанционно посредством Радиокнопки РК-11.

При выборе режима ПЕРЕДАЧИ ДАННЫХ, данные передаются в компьютер для последующей обработки.

В СЕРВИСНОМ РЕЖИМЕ контроллера можно выполнить:

  • замену шрифта отображаемой информации на экране;
  • установку времени и даты;
  • удаление из контроллера обработанных данных зондирования;
  • регистрацию термозонда.

Вариант 2. ЦИФРОВОЙ ЗОНД — БЛОК СВЯЗИ — ПК

В таком варианте, данные зондирования передаются в программу обработки на ПК и транслируются на мониторе в цифровом и графическом формате. Такой вариант предпочтителен при работе на специализированных зондировочных установках, где отсчёты снимаются автоматически с заданным шагом, но возможна и запись отсчётов посредством дистанционной кнопки.

В процессе работы калибровка (настройка) зондов при замене не требуется, т.к. все зонды имеют нормированные параметры. При работе на зондировочных установках, предусмотрено подключение Формирователя Отсчетов. В этом случае, сохранение отсчетов происходит автоматически по командам формирователя отсчетов с любым шагом из ряда: 2.5, 5, 10 и 20 см.

При работе с комплектом ТЕСТ-К4М мы рекомендуем использовать комплект бескабельной передачи данных зондирования БПД1.

Для обработки результатов используется программа GeoExplorer.

Версия для печати

Комплект ТЕСТ-К4М (PDF)

Комплект ТЕСТ-К4 Б рекомендуется для работы на буровых установках и имеет в своём составе только контроллер ТЕСТ-К4М.

Комплект ТЕСТ-К4 У рекомендуется для работы на зондировочных установках и имеет в своём составе только Блок Связи БС-3.

Ниже указана базовая комплектация, которую вы можете заказать в соответствии с вашими пожеланиями, изменив количество и вид штанг, тип наголовника, количество кабелей и зондов.

Заказ комплекта

Комплект ТЕСТ-К4М
621 900 руб.

Состав комплекта

Наименование Цена Количество Сумма
Контроллер ТЕСТ-К4М 112 000 руб. 112 000 руб.
Блок связи БС-3 64 500 руб. 64 500 руб.
Радиокнопка РК-11 12 000 руб. 12 000 руб.
Программа GeoExplorer 27 500 руб. 27 500 руб.
Зонд тензометрический А3/350 66 300 руб. 198 900 руб.
Штанга зондировочная КТ Ø36х9, длина 1м 4 200 руб. 84 000 руб.
Кабель зонда 30 м 11 300 руб. 33 900 руб.
Кабель контрольный 3 м 2 000 руб. 2 000 руб.
Образцовый динамометр ДОСМ 3-50У 41 000 руб. 41 000 руб.
Устройство Т 14 500 руб. 14 500 руб.
Наголовник Ш-55 7 800 руб. 7 800 руб.
Наголовник З-50 7 900 руб. 0 руб.
Вилка 3 900 руб. 7 800 руб.
Расширитель К 4 000 руб. 8 000 руб.
Переходник К 4 000 руб. 8 000 руб.

Дополнительные комплектующие

Наименование Цена Количество Сумма
Анкерная свая Ø350мм 47 500 руб. 0 руб.
Минипринтер CBM-910 24 800 руб. 0 руб.
Расширитель Л 4 000 руб. 0 руб.

Стоимость всего комплекта: 621 900 руб.
Количество:  шт.
Итого: 621 900 руб.
Комплект ТЕСТ-К4 Б
557 400 руб.

Состав комплекта

Наименование Цена Количество Сумма
Контроллер ТЕСТ-К4М 112 000 руб. 112 000 руб.
Радиокнопка РК-11 12 000 руб. 12 000 руб.
Программа GeoExplorer 27 500 руб. 27 500 руб.
Зонд тензометрический А3/350 66 300 руб. 198 900 руб.
Штанга зондировочная КТ Ø36х9, длина 1м 4 200 руб. 84 000 руб.
Кабель зонда 30 м 11 300 руб. 33 900 руб.
Кабель контрольный 3 м 2 000 руб. 2 000 руб.
Образцовый динамометр ДОСМ 3-50У 41 000 руб. 41 000 руб.
Устройство Т 14 500 руб. 14 500 руб.
Наголовник Ш-55 7 800 руб. 7 800 руб.
Наголовник З-50 7 900 руб. 0 руб.
Вилка 3 900 руб. 7 800 руб.
Расширитель К 4 000 руб. 8 000 руб.
Переходник К 4 000 руб. 8 000 руб.

Дополнительные комплектующие

Наименование Цена Количество Сумма
Анкерная свая Ø350мм 47 500 руб. 0 руб.
Минипринтер CBM-910 24 800 руб. 0 руб.
Расширитель Л 4 000 руб. 0 руб.

Стоимость всего комплекта: 557 400 руб.
Количество:  шт.
Итого: 557 400 руб.
Комплект ТЕСТ-К4 У
509 900 руб.

Состав комплекта

Наименование Цена Количество Сумма
Блок связи БС-3 64 500 руб. 64 500 руб.
Радиокнопка РК-11 12 000 руб. 12 000 руб.
Программа GeoExplorer 27 500 руб. 27 500 руб.
Зонд тензометрический А3/350 66 300 руб. 198 900 руб.
Штанга зондировочная КТ Ø36х9, длина 1м 4 200 руб. 84 000 руб.
Кабель зонда 30 м 11 300 руб. 33 900 руб.
Кабель контрольный 3 м 2 000 руб. 2 000 руб.
Образцовый динамометр ДОСМ 3-50У 41 000 руб. 41 000 руб.
Устройство Т 14 500 руб. 14 500 руб.
Наголовник Ш-55 7 800 руб. 7 800 руб.
Наголовник З-50 7 900 руб. 0 руб.
Вилка 3 900 руб. 7 800 руб.
Расширитель К 4 000 руб. 8 000 руб.
Переходник К 4 000 руб. 8 000 руб.

Дополнительные комплектующие

Наименование Цена Количество Сумма
Анкерная свая Ø350мм 47 500 руб. 0 руб.
Минипринтер CBM-910 24 800 руб. 0 руб.
Расширитель Л 4 000 руб. 0 руб.

Стоимость всего комплекта: 509 900 руб.
Количество:  шт.
Итого: 509 900 руб.
Комплект ТЕСТ-К4+БПД1
755 400 руб.

Состав комплекта

Наименование Цена Количество Сумма
Комплектующие БПД1 105 000 руб. 1 105 000 руб.
Контроллер ТЕСТ-К4М 112 000 руб. 112 000 руб.
Блок связи БС-3 64 500 руб. 64 500 руб.
Радиокнопка РК-11 12 000 руб. 12 000 руб.
Программа GeoExplorer 27 500 руб. 27 500 руб.
Зонд тензометрический А3/350 66 300 руб. 198 900 руб.
Штанга зондировочная КТ Ø36х9, длина 1м 4 200 руб. 8 400 руб.
Штанга зондировочная ЭК Ø36, длина 1м 6 900 руб. 138 000 руб.
Кабель контрольный 3 м 2 000 руб. 2 000 руб.
Образцовый динамометр ДОСМ 3-50У 41 000 руб. 41 000 руб.
Устройство Т 14 500 руб. 14 500 руб.
Наголовник Ш-55 7 800 руб. 7 800 руб.
Наголовник З-50 7 900 руб. 0 руб.
Вилка 3 900 руб. 7 800 руб.
Расширитель К 4 000 руб. 8 000 руб.
Переходник К 4 000 руб. 8 000 руб.

Дополнительные комплектующие

Наименование Цена Количество Сумма
Анкерная свая Ø350мм 47 500 руб. 0 руб.
Минипринтер CBM-910 24 800 руб. 0 руб.
Расширитель Л 4 000 руб. 0 руб.

Стоимость всего комплекта: 755 400 руб.
Количество:  шт.
Итого: 755 400 руб.
