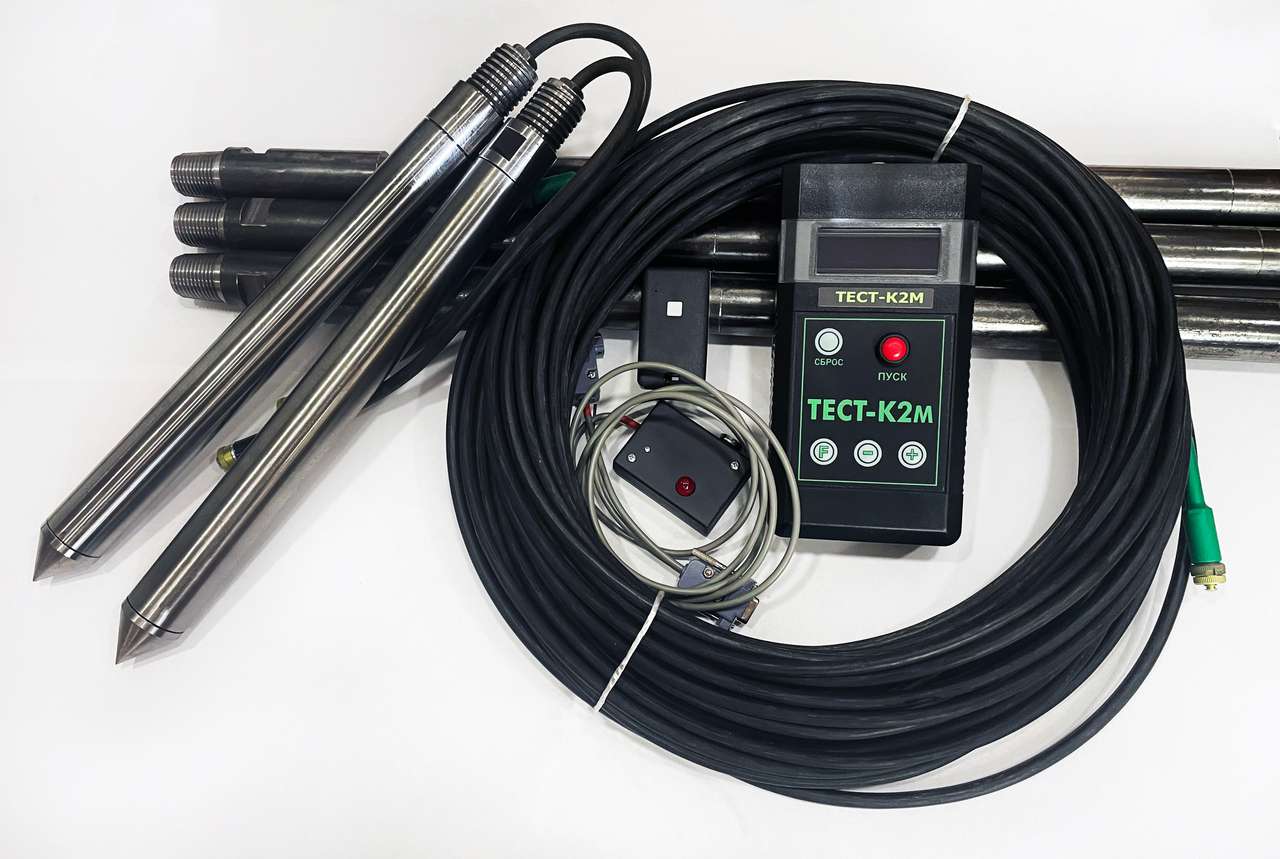

Комплект ТЕСТ-К2M

Фото №1
Фото №2
Фото №3
Фото №4

Технические характеристики

Основные параметры двухканальных электрических зондов регламентируются ГОСТ 19912–2012, где приведены геометрические размеры зондов и требования к основной погрешности измерения показателей сопротивления грунта. Зонды А2/350 относятся к аналоговым приборам. Допустимые диапазоны измерения усилий по конусу и муфте трения зонда определяются их конструктивными особенностями.

В зондах А2/350 не установлен инклинометр. В соответствии с ГОСТ 19912–2021 п. 5.2.4: при испытании грунтов на глубину более 10 м следует применять зонды оснащённые инклинометром, показания которого необходимо использовать для определения фактической глубины зондирования и предотвращения поломки зонда. При необходимости зондирования на глубино более 10 м рекомендуем использовать комплект К4М.

Основные параметры зондов, используемых в комплекте ТЕСТ-К2М

Тип зонда по ГОСТ 19912–2012 электрический
Диаметр основания конуса, мм 35,7
Угол при вершине, град 60
Диаметр муфты трения, мм 35,7
Длина муфты трения, мм 310
Площадь муфты трения, cм² 350
Диапазон измерения удельного сопротивления грунта по конусу (исполнение 1), МПа 0,2–50
Диапазон измерения удельного сопротивления грунта по конусу (исполнение 2), МПа 0,1–25
Диапазон измерения удельного сопротивления грунта по муфте трения, кПа 3–571
Основная погрешность измерения удельного сопротивления грунта не более 5%

Регистрирующий двухканальный измерительный прибор ТЕСТ-К2М, предназначен для измерения дебаланса тензометрических полумостов, усиления и оцифровки сигнала, индикации результатов измерений, их сохранение в памяти и передачу в компьютер для обработки.

Измерительный прибор (контроллер) ТЕСТ-К2М

Напряжение питания, Вольт 11–18
Потребляемый ток, А 0,5
Количество измерительных каналов 2
Время выхода в раб. режим, мин 2
емкость памяти, кБайт 32
Интерфейс передачи данных RS-232 (USB 2.0)
Время хранения результатов, год 1
Диапазон рабочих температур, С° -20..+40
Габаритные размеры, мм 200x100x40
Масса прибора, кг 0,5

Устройство и работа комплекта

При вдавливании тензометрического зонда в грунт, механическое воздействие грунта на конус и муфту трения приводит к изменению электрического сопротивления тензодатчиков, и электрический сигнал, по кабелю, проходящему внутри зондировочных штанг, передается в измерительный прибор (контроллер). Показания на цифровом дисплее контроллера изменяются пропорционально усилиям, действующим на конус и муфту трения зонда.

Контроллер ТЕСТ-К2М имеет четыре основных режима работы:

  • РЕЖИМ КАЛИБРОВКИ тензометрических зондов;
  • РАБОЧИЙ РЕЖИМ (запись данных зондирования в ОЗУ);
  • режим ПЕРЕДАЧИ ДАННЫХ зондирования в компьютер;
  • режим ОЧИСТКИ ПАМЯТИ;

На передней панели измерительного прибора расположены: ЖК-дисплей и пять кнопок управления. На боковых стенках контроллера расположены разъемы для подключения прибора к бортовой сети, подключения тензометрического зонда, подключения кабеля связи и USB разъемы.

После подключения зонда и включения прибора, контроллер переходит в «РАБОЧИЙ РЕЖИМ». Оператор вводит номер опыта и начинает вдавливание зонда, отсчёты сохраняются в памяти контроллера при нажатии кнопки «ПУСК» или дистанционной кнопки.

Для передачи данных в компьютер, к контроллеру подключают интерфейсный какбель и контроллер автоматически переходит в режим «ПЕРЕДАЧИ ДАННЫХ» и результаты зондирования передаются в базу данных программы обработки Geoexplorer.

Помимо последовательного порта RS-232, контроллер ТЕСТ К2М оснащен двумя USB-портами для записи данных на флэш-диск и передачи на персональный компьютер.

Разъем А используется для записи данных на флеш-диск.

Разъем В используется для передачи данных с помощью USB кабеля на ПК.

32 кБ внутренней памяти контроллера ТЕСТ К2М позволяют сохранять результаты 2000 метров зондирования.

Зондировочные штанги служат для вдавливания зонда в грунт. Наголовник служит для вдавливания и извлечения зонда. Вилка используется при извлечении зонда и фиксации штанг в наголовнике.Образцовый динамометр ДОСМ 3–50У и Устройство Т служат для тарировки и проверке аппаратуры при эксплуатации.

Тарировка проводится при подготовке аппаратуры ТЕСТ-К2М к работе, во время полевых работ, при замене тензометрического зонда, либо измерительного прибора. Проверка проводится не реже одного раза в месяц. В случае, если комплект не использовалась более, чем один месяц, то тарировку проводят перед началом полевых работ.

Для обработки результатов используется программа GeoExplorer.

Версия для печати

Комплект ТЕСТ-К2M (PDF)

Ниже указана базовая комплектация, которую вы можете заказать в соответствии с вашими пожеланиями, изменив количество и вид штанг, тип наголовника, количество кабелей и зондов.

Заказ комплекта

Комплект ТЕСТ-К2M
501 200 руб.

Состав комплекта

Наименование Цена Количество Сумма
Контроллер ТЕСТ-К2М 109 500 руб. 109 500 руб.
Радиокнопка РК-11 13 900 руб. 13 900 руб.
Прибор проверки кабелей и зондов ППКЗ-2 13 500 руб. 13 500 руб.
Программа GeoExplorer 27 500 руб. 27 500 руб.
Зонд тензометрический А2/350 36 800 руб. 110 400 руб.
Штанга зондировочная КТ ТОПИ.00.00.00.05-07 (Ø36х9,5, длина 1 м) 4 480 руб. 89 600 руб.
Кабель зонда 30 м 12 900 руб. 38 700 руб.
Кабель контрольный 3 м 2 600 руб. 2 600 руб.
Образцовый динамометр ДОСМ 3-50У 46 600 руб. 46 600 руб.
Устройство Т 14 800 руб. 14 800 руб.
Наголовник Ш-55 8 500 руб. 8 500 руб.
Наголовник З-50 8 500 руб. 0 руб.
Вилка 4 000 руб. 8 000 руб.
Расширитель К 4 400 руб. 8 800 руб.
Переходник К 4 400 руб. 8 800 руб.

Дополнительные комплектующие

Наименование Цена Количество Сумма
Анкерная свая Ø350мм 55 000 руб. 0 руб.
Штанга зондировочная Ø36х8, ст.40Х, длина 1м 2 800 руб. 0 руб.

Стоимость всего комплекта: 501 200 руб.
Количество:  шт.
Итого: 501 200 руб.
