Переносная установка статического зондирования ПУСЗ-1М

Переносная установка статического зондирования (ПУСЗ-1М) предназначена для испытания грунтов статическим зондированием и бурения геологических скважин шнеком (Ø 60 мм) или колонковым способом, для отбора проб грунтов при инженерно-геологических изысканиях.

Согласно классификации ГОСТ 19912–2012 «Грунты. Методы полевых испытаний статическим и динамическим зондированием», установка относится к «легкому» типу по усилию вдавливания до 50 кН.

Установка может использоваться как в полевых, так и в стеснённых условиях, например, в подвальных помещениях или в местах недоступных для автомобильной техники.

Перемещение установки по площадке осуществляется вручную, с помощью подкатных тележек, которые входят в состав установки.

При зондировании грунтов на установке ПУСЗ-1М может использоваться любой из комплектов аппаратуры для статического зондирования грунтов, выпускаемых предприятием Геотест (ТЕСТ-К2М, ТЕСТ-12, ТЕСТ-К4М и ТЕСТ-К4М CPTU).

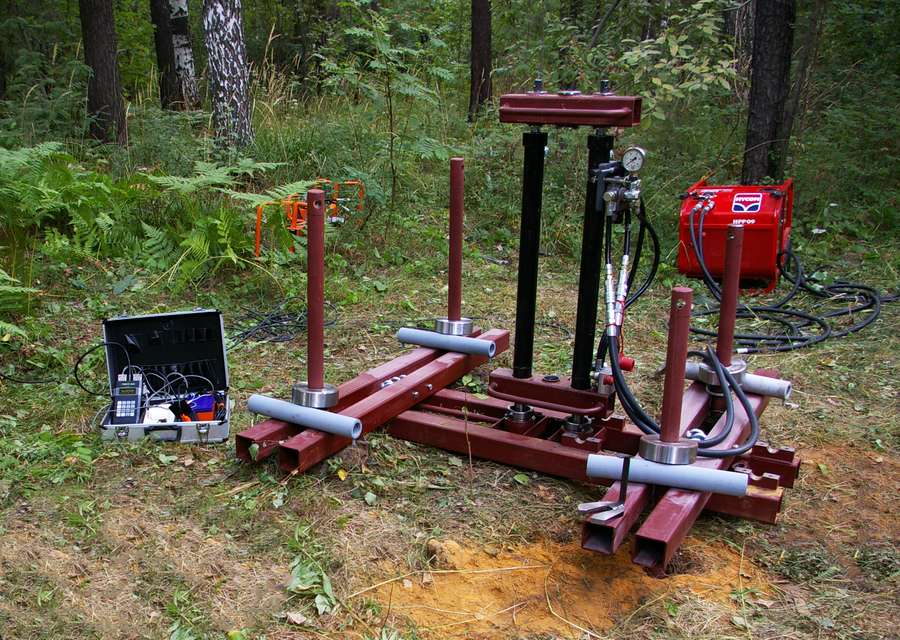

Фото №1

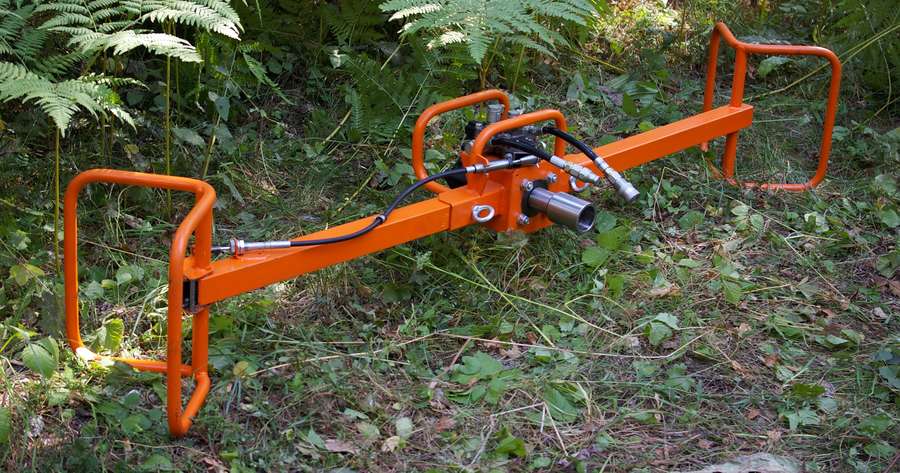

Фото №2

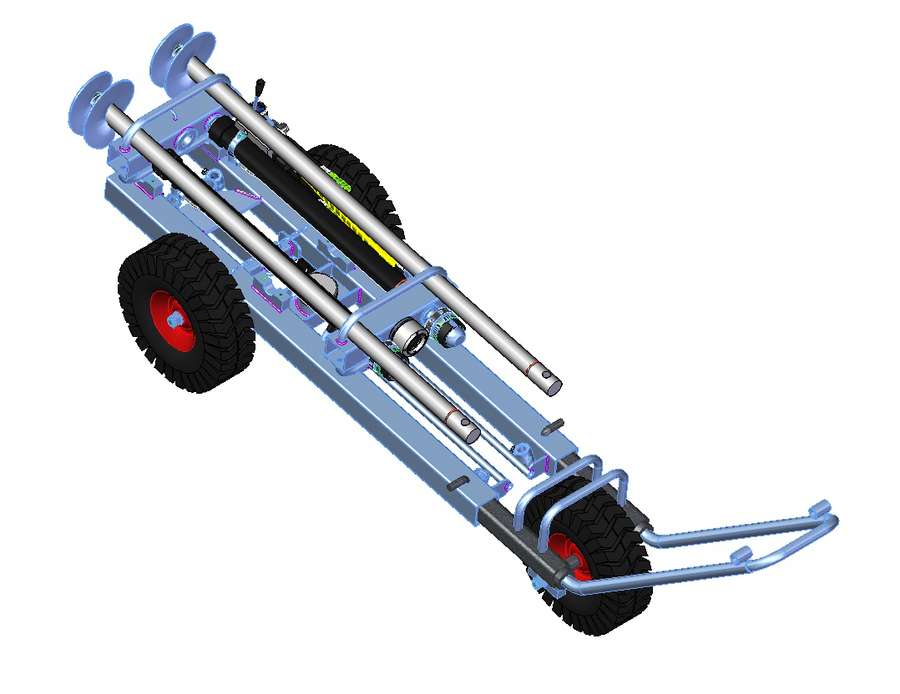

Фото №3
Фото №4

Состав комплекта

В состав комплекта входят следующие узлы:

Гидроузел (вдавливающее устройство) 1 шт
Балка Н (опорно-анкерная рама) 1 шт
Анкер М (анкера для крепления рамы) 4 шт
Подкатные тележки 2 шт
Замок (крепление анкеров к раме) 4 шт
Вспомогательные балки 2 шт
Упоры (элементы крепления анкеров) 4 шт
Автономная гидростанция 1 шт
Гидроворот (для завинчивания анкеров) 1 шт

Технические характеристики

Основные технические характеристики установки:

Габаритные размеры без Анкеров и Упоров (в задвинутом положении штоков), мм 1500х360х1150
Габаритные размеры без Анкеров и Упоров (в выдвинутом положении штоков), мм 1500х360х1750
Ход штоков гидроцилиндров, мм 600+30
Предельно допустимое давление в гидросистеме, МПа 25
Тип быстроразъёмных соединений 2FFN-06 ISO 16028 (FIRG 3/8’’)
Усилие на наголовнике при погружении штанг, кН* 42
Усилие на наголовнике при извлечении штанг, кН* 61
Расход гидравлической жидкости, л/мин** 12
Длина и диаметр штанг (LxD), мм 800х36 (1000х36)
Длина анкера и диаметр винтовой лопасти (LxD), мм 1600х200
Максимальная глубина постановки анкера, мм 1300
Диапазон температур эксплуатации и хранения, °С от -25 до +50
Масса комплекта (без учёта подкатных тележек), кг 170

* — значение параметра указано для давления в гидросистеме 16 МПа.

** — значение параметра обеспечивает скорость перемещения штоков до 6 м/мин.

Устройство и работа

Изделие состоит из основных следующих частей:

  • Гидроузел;
  • Балка Н;
  • Анкеры, Замки и Упоры.

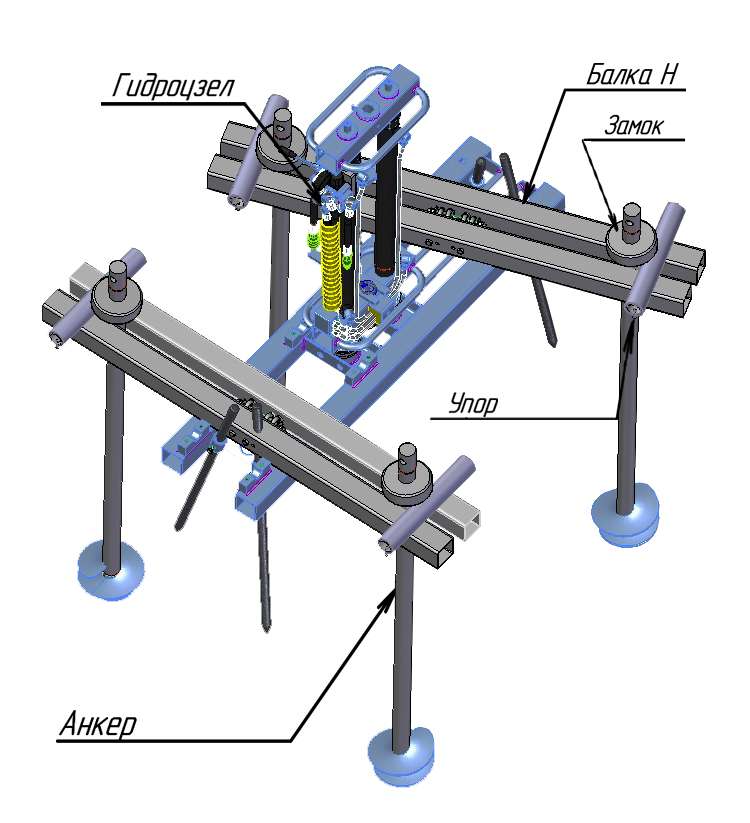

Фото №1

Гидроузел в сборе состоит из двух гидроцилиндров, штоки и корпуса которых соединены между собой балками. На верхней балке расположен наголовник, на нижней центратор для штанг, а так же четыре рукояти для переноски.

Гидрораспределитель закреплён к корпусу гидроцилиндра с помощью металлического хомута.

Быстроразъёмные соединения, манометр, гидравлические трубки и коллекторы являются традиционными элементами гидросистемы.

Балка Н представляет собой плоскую сварную раму, к которой, с помощью разборных шарнирных соединений крепится гидроузел.

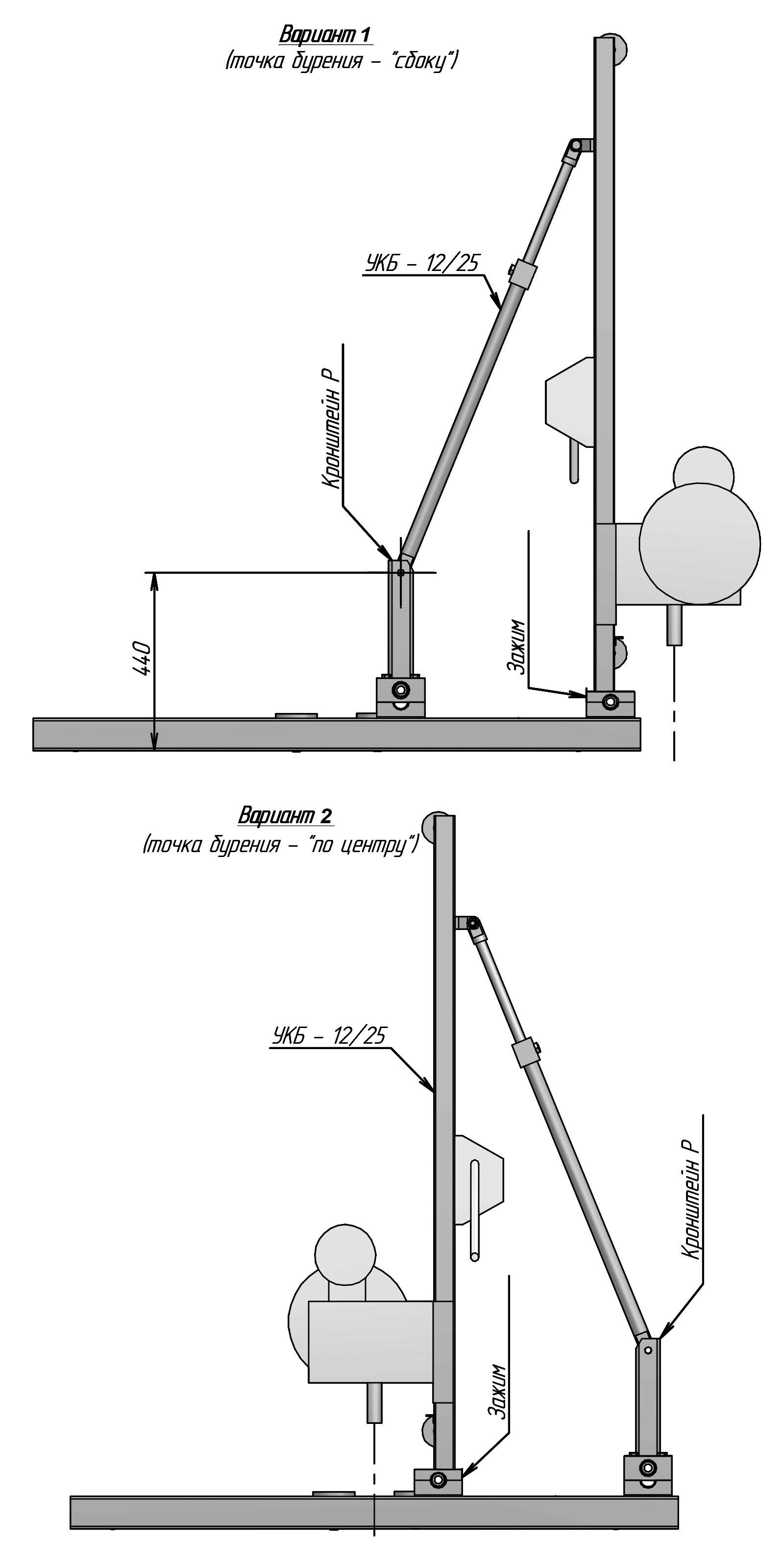

Для бурения скважин используется мачта с приводом от установки УКБ-12/25, которая может устанавливаться в двух положениях и закрепляться к раме.

При установке мачты УКБ 12/25 в центре, гидроузел отсоединяется от рамы и при бурении располагается рядом с рамой.

В таком положении можно разбуривать плотные слои грунта, встреченные при зондировании и, после разбуривания, возможно продолжить опыт для достижения необходимой глубины.

Замки и Упоры позволяют надёжно закреплять раму (Балку Н) к винтовым Анкерам.

Перемещение переносной установки ПУСЗ-1М по площадке осуществляется вручную, с помощью подкладных тележек.

Гидроворот используют при завинчивании винтовых анкеров.

После выбора места для развёртывания установки, следует выполнить планировку поверхности грунта и разметить точки для установки винтовых анкеров.

Развёртывание установки рекомендуется производить в следующей последовательности:

- с помощью Гидроворота завернуть в грунт винтовые анкеры (см. РЭ и ИЛ Гидроворот) в соответствии с разметкой. Всегда рекомендуется использовать четыре анкера.

Глубина установки анкеров зависит от прочности грунтов, но погружение следует прекратить после достижения максимального крутящего момента — прекращение вращения анкера.

Высота стволов анкеров относительно поверхности грунта может быть различной, но это никак не влияет на работу установки;

- расположить Балку Н (раму) на поверхности грунта и сориентировать её относительно Анкеров, выровнять горизонтальное положение рамы и закрепить к анкерам с помощью вспомогательных балок, замков и упоров;

- установить и закрепить в вертикальном положении Гидроузел;

- проложить гидравлические рукава от ПУСЗ до гидростанции и соединить быстроразъёмными соединениями;

- запустить гидростанцию, убедиться в отсутствии утечек гидравлической жидкости и проверить работоспособность Гидроузла;

- выполнить сборку колонны штанг и тензометрического зонда;

- подготовить комплект аппаратуры для статического зондирования к приёму данных.

- установить зонд с одной штангой сверху в наголовник гидроузла и центратор в нижней балке гидроузла, зафиксировать положение штанги в наголовнике, посредством Вилки;

Погружение в грунт выполняется шагами по 600 мм, отсчёты снимаются через 5 или 10 сантиметров с помощью радиокнопки или автоматически, при использовании формирователя отсчётов, установленного на гидроузле.

Управление гидроцилиндрами осуществляется посредством распределителя. Очередная штанга навинчивается сверху, когда наголовник находится в нижнем положении. Затем он поднимается в верхнее положение и штанга фиксируется вилкой, после чего вдавливание зонда продолжается.

При достижении необходимой глубины или предельных усилий, выполняют извлечение штанг, также посредством их фиксации в наголовнике с помощью вилки.

Разборка конструкции осуществляется в обратной последовательности, анкера выкручиваются из грунта посредством гидроворота.
