Комплект БПД1

Комплект БПД1 (бескабельной передачи данных зондирования) предназначен для работы с цифровыми зондами А3–350, А4–350 в составе комплекта оборудования ТЕСТ-К4М или ТЕСТ К4 CPTU.

Комплект БПД1 используется как альтернативный канал передачи цифровых данных от зонда к регистрирующему прибору ТЕСТ-К4М или к персональному компьютеру через блок связи.

Использование комплекта БПД1 значительно повышает производительность и удобство работы персонала, за счёт отказа от использования коммутирующего кабеля, расположенного внутри зондировочных штанг.

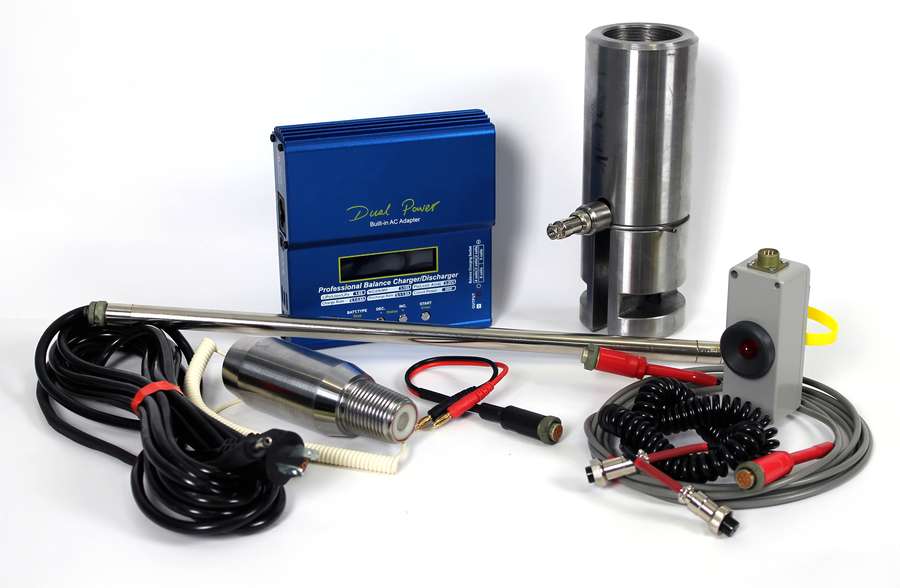

Фото №1
Фото №2

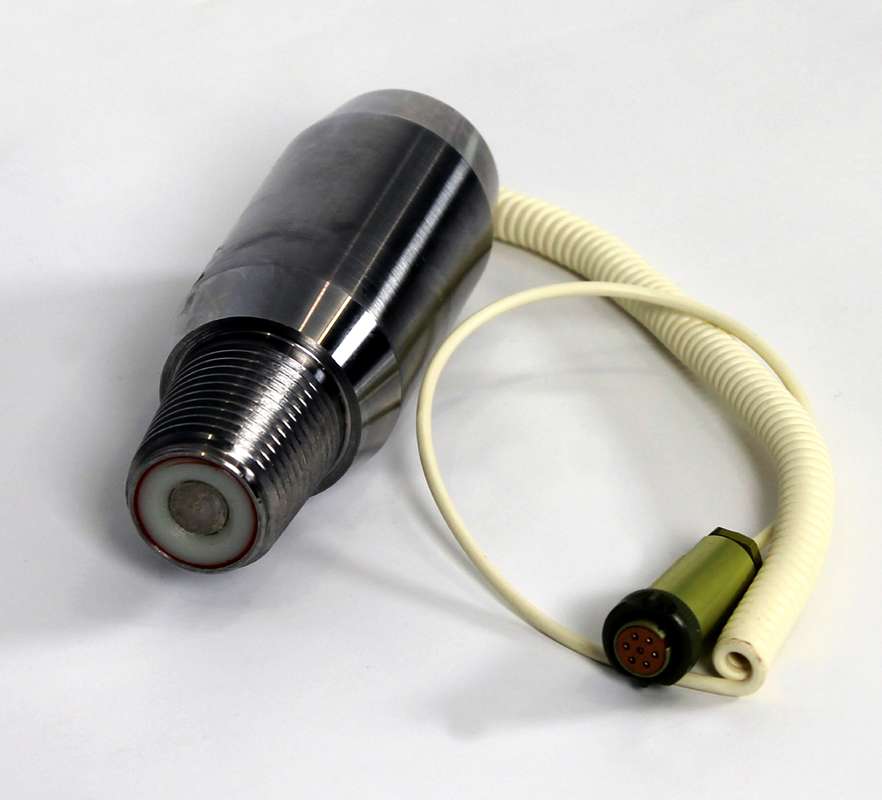

Фото №3

Технические характеристики

Продолжительность непрерывной работы зонда с полностью заряженным аккумуляторным Блоком А1, час не менее 20
Время полной зарядки аккумуляторного Блока А1, час не более 10
Максимальная глубина зондирования, м 50
Напряжение питания зонда, вольт 7,2

Комплектующие БПД1

Аккумуляторный Блок А1 (7,2 вольт) 3 шт
Наголовник ШЭ (в сборе) 1 шт
Расширитель КЭ (в сборе) 2 шт
Зарядное устройство 12/220 вольт 1 шт
Коробка соединительная КС 1 шт
Кабель Д (коробка соединительная КС — прибор ТЕСТ-К4М) 1 шт
Кабель Н (наголовник ШЭ — коробка соединительная КС) 1 шт

Для работы с комплектом БПД1 необходимо использовать Штанги ЭК и Штанги КТ.

Устройство и работа комплекта

При использовании комплекта БПД1 в составе аппаратуры ТЕСТ-К4М, цифровые данные формируемые зондами А3–350 передаются к измерительному прибору ТЕСТ-К4М или к Блоку связи по двухпроводному каналу.

Один из изолированных проводников расположен внутри штанги, другим проводником является сама штанга. Коммутация канала передачи данных происходит при накручивании очередной штанги. Центральный проводник соединяется с помощью примыкания подвижного контакта расположенного в нижнем торце штанги, к контактной площадке на верхнем торце предыдущей штанги, а другой проводник через резьбовое соединение штанг.

Приём цифровых данных осуществляется с помощью специального наголовника ШЭ, оснащенного электрическими контактами и разъемом для подключения кабеля.

Питание зонда А3–350 в составе комплекта БПД1 осуществляется аккумуляторным Блоком А1 с присоединительными разъемами, к которому в свою очередь присоединяется расширитель КЭ с элементом электрической развязки и контактной площадкой.

Перед началом полевых работ выполняется зарядка аккумуляторных Блоков А1 с помощью зарядного устройства. Общее время зарядки занимает 9–10 часов.

При выполнении статического зондирования контроллер ТЕСТ-К4М и программа Geoexplorer отслеживают степень заряда аккумуляторного Блока А1.

При необходимости выполняется замена разряженного аккумуляторного Блока А1 на другой, входящий в комплект, либо производится зарядка аккумуляторного Блока А1 с помощью зарядного устройства.

Перед проведением работы производят сборку наголовника ШЭ и установку его на шток цилиндра УСЗ. Далее присоединяют к контроллеру ТЕСТ-К4М или к блоку связи кабель Д. Кабели Д и Н подключают к коробке соединительной КС и наголовнику ШЭ.

Включают прибор ТЕСТ-К4М или переводят блок связи с ноутбуком в тестовый режим. Далее, аккумуляторный Блок А1 соединяют с расширителем КЭ с помощью разъема РС7. Опускают аккумуляторный Блок А1 с кабелем внутрь первой штанги КТ Ø 36х8 и соединяют эту штангу с расширителем КЭ.

Зонд присоединяют к аккумуляторному Блоку А1 с помощью разъёма РС7. Далее зонд с помощью резьбы присоединяют к нижней части штанги КТ и затягивают все резьбовые соединения. На расширитель КЭ наворачивают штангу ЭК.

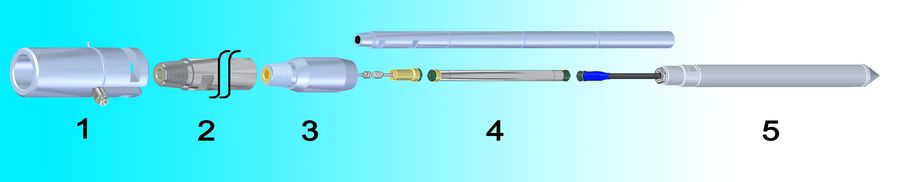

Вывешивают всю сборку, закрепив её вилкой в наголовнике ШЭ вдавливающего устройства. Общий вид сборки представлен на рисунке, где 1 - наголовник ШЭ; 2 - штанга ЭК; 3 - расширитель КЭ; 4 - аккумуляторный Блок А1; 5 - тензометрический зонд.

Фото №1

Зонд должен находиться в вертикальном положении, внутри направляющей трубы установки статического зондировании.

По истечении 2х минут с момента подключения аккумуляторного Блока А1 к зонду начнется процедура автобалансировки.

После завершения автобалансировки можно начинать зондирование с последовательным наращиванием штанг. В процессе зондирования оператору необходимо контролировать возобновление сигнала на панели коробки соединительной КС. Сигнал должен пропадать при отмыкании наголовника ШЭ вдавливающего устройства от штанги, и возобновляться при примыкании.

В том случае, если при очередном наращивании штанг сигнал не возобновился, следует прочистить контакты или заменить штангу.

После вдавливания зонда, извлечение штанг выполняют без отключения измерительного прибора или блока связи, и после извлечения зонда из грунта контролируют нулевые показания ненагруженного зонда. При отклонении показаний от нулевых значений не более, чем на десять делений прибор выключают и переезжают на следующую точку зондирования. В противном случае требуется выполнить проверку зонда на тарировочном устройстве, либо заменить зонд.

Проверка проводится путём последовательного задания на зонд половины и максимальной нагрузки от нормированного диапазона измерения удельного сопротивления по каналам «конус» и «муфта».

Данные, полученные в процессе зондирования обрабатываются программой Geoexplorer, поставляемой вместе с комплектом БПД1.

Ниже указана базовая комплектация БПД1, которую вы можете заказать в соответствии с вашими пожеланиями. Количество штанг можно изменить. Обращаем ваше внимание, что для работы с БПД1 необходим Комплект ТЕСТ-К4М. Обратитесь к нам для согласования комплектации.

Заказ комплекта

Комплект БПД1
244 400 руб.

Состав комплекта

Наименование Цена Количество Сумма
Комплектующие БПД1 98 000 руб. 1 98 000 руб.
Штанга зондировочная КТ Ø36х9, длина 1м 4 200 руб. 8 400 руб.
Штанга зондировочная ЭК Ø36, длина 1м 6 900 руб. 138 000 руб.

Стоимость всего комплекта: 244 400 руб.
Количество:  шт.
Итого: 244 400 руб.
