Контроллер ТЕСТ-К4М

Регистрирующий прибор (контроллер ТЕСТ-К4М) предназначен для индикации, сохранения и передачи результатов зондирования на персональный компьютер для последующей обработки.

Контроллер имеет функции самодиагностики измерительного тракта, контроля временных параметров процесса зондирования и дистанционного управления.

Фото №1

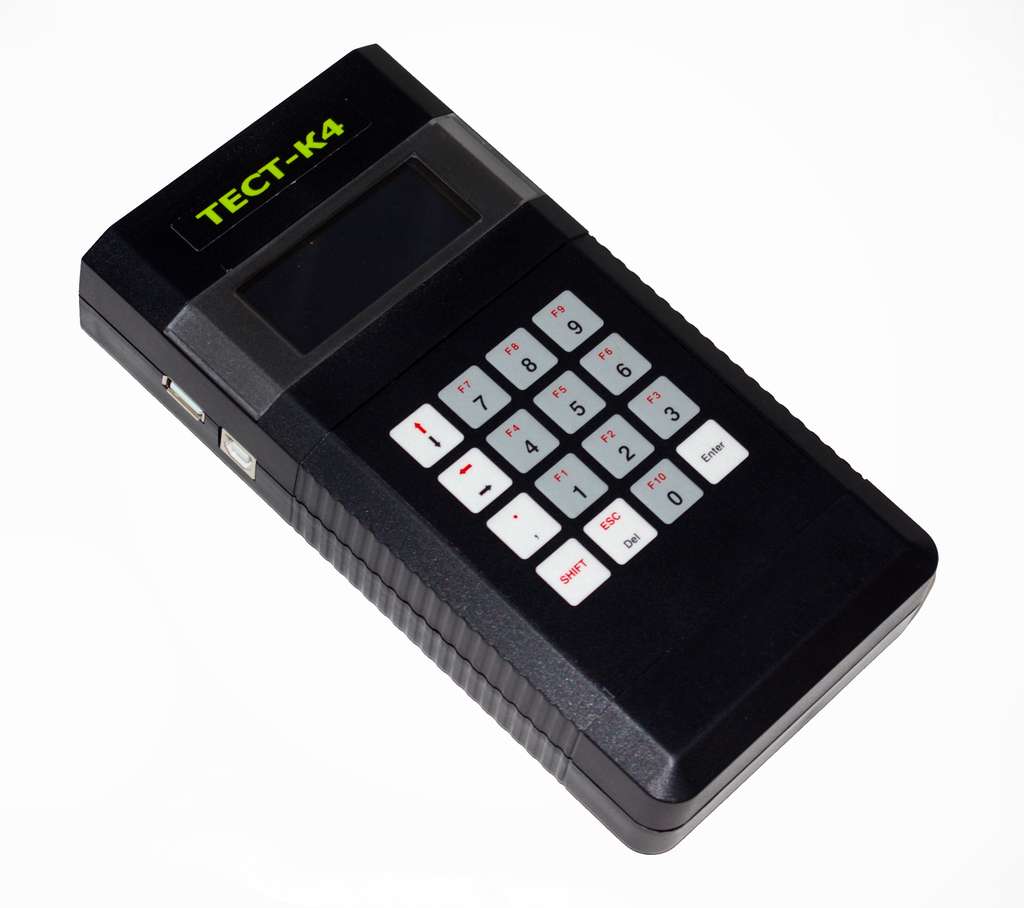

Фото №2

Напряжение питания, Вольт 11–18
Потребляемый ток, А 0,5
Время выхода в раб. режим, мин 2
емкость памяти, кБайт 32
Время хранения результатов, год 1
Диапазон рабочих температур, С° -20..+40
Габаритные размеры, мм 200x100x40
Масса прибора, кг 0,5

Прибор защищен от недопустимой полярности питающего напряжения.

Устройство и работа

Контроллер ТЕСТ-К4М имеет четыре основных режима работы:

  • рабочий режим (запись данных зондирования в ОЗУ);
  • режим передачи данных зондирования в компьютер;
  • режим сохранения данных на USB-диске;
  • сервисный режим.

На передней панели измерительного прибора расположен дисплей и клавиатура с цифрами и вспомогательными символами. На верхней и боковых стенках контроллера расположены разъёмы:

  • для питания прибора;
  • для подключения радиокнопки и минипринтера;
  • для подключения кабеля зонда;
  • разъёмы для кабеля USB и Флеш-диска.

В тестовом режиме контроллер проводит диагностику зонда и, в случае обнаружения неисправностей, даёт рекомендации по их устранению.

В рабочем режиме после ввода параметров опыта (номер, шаг отсчётов и начальная глубина зондирования), текущие отсчёты сохраняются в контроллере при нажатии любой цифровой клавиши (1–9) на панели прибора (или Радиокнопки РК-11).

В процессе зондирования опытные данных сохраняются в контроллере Тест-К4М.

Объём памяти 32 кБайта позволяет сохранять результаты до 3000 метров зондирования.

После выхода контроллера в режим «Передача данных», и по запросу программы GeoExplorer данные передаются в компьютер для последующей обработки.

Так же данные могут быть переданы на флеш-диск. Процедура передачи информации происходит автоматически, после перехода в соответствующий режим контроллера.

В «Сервисном режиме» контроллера можно выполнить:

  • замену шрифта отображаемой информации на экране;
  • установку времени и даты;
  • удаление из контроллера обработанных данных зондирования;
  • регистрацию термозонда.

При работе аппаратуры в составе специализированной зондировочной установки сохранение отсчётов происходит автоматически, по командам Формирователя Отсчетов, с любым шагом из ряда: 2,5, 5, 10 и 20 см.
