Зонд тензометрический А2/350

Предназначен для измерения усилий действующих на зонд при его погружении в исследуемый грунт. Тензометрический зонд состоит корпуса, конуса и муфты трения. Внутри муфты трения установлен тензодинамометр, который при погружении зонда в грунт деформируется как от действия грунта на конус зонда, так и от силы трения, действующей на муфту трения. Сигнал с тензодинамометра по кабелю, проходящему внутри зондировочных штанг передаётся на измерительный прибор.

Основные параметры зондов 2-го типа регламентируются ГОСТ 19912–2012, где приведены геометрические размеры зондов и требования к основной погрешности измерения показателей сопротивления грунта. Допустимые диапазоны измерения усилий по конусу и муфте трения зонда определяются их конструктивными особенностями.

Основным типом зонда, предназначенного для работы с комплектом ТЕСТ, являются зонды исполнения 1 - А2–350–50/20. Эти зонды калибруются на предприятии-изготовителе на диапазоны измерения 50 МПа по каналу «Конус» и 571 кПа по каналу «Муфта». Для работы со слабыми грунтами поставляются зонды исполнения 2 - А2–350–25/20, которые калибруются на диапазоны измерения по каналу «Конус» — 25 МПа, а по каналу «Муфта» — 571 кПа.

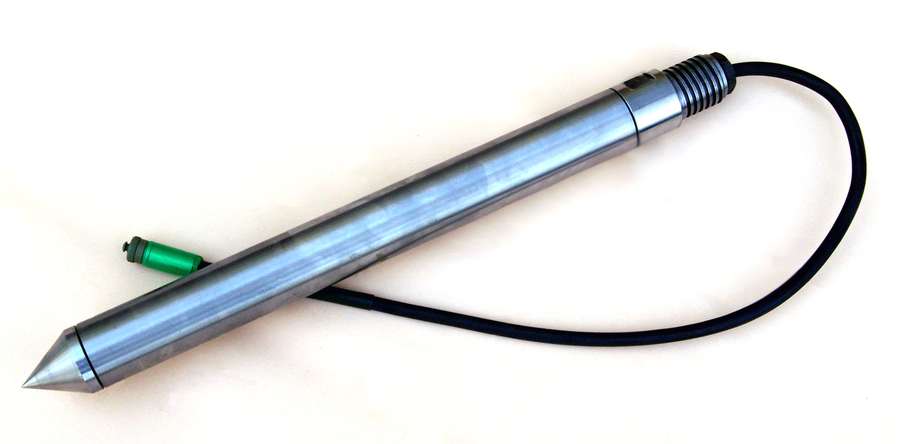

Общий вид.
Тип зонда по ГОСТ 19912–2012 электрический
Диаметр основания конуса, мм 35,7
Угол при вершине, град 60
Диаметр муфты трения, мм 35,7
Длина муфты трения, мм 310
Площадь муфты трения, cм² 350
Диапазон измерения удельного сопротивления грунта по конусу (исполнение 1), МПа 0,2–50
Диапазон измерения удельного сопротивления грунта по конусу (исполнение 2), МПа 0,1–25
Диапазон измерения удельного сопр. грунта по муфте трения (исполнение 1), кПа 3–571
Диапазон измерения удельного сопр. грунта по муфте трения (исполнение 2), кПа 3–571
Основная погрешность измерения удельного сопротивления грунта не более 5%
