Регистрирующий, двухканальный измерительный прибор ТЕСТ-К2М, предназначен для преобразования дебаланса тензометрических полумостов зонда в цифровые значения, хранения результатов зондирования и передачи на персональный компьютер для последующей обработки.

Напряжение питания, Вольт 11–18
Потребляемый ток, А 0,5
Количество измерительных каналов 2
Время выхода в раб. режим, мин 2
Ёмкость памяти, кБайт 64
Интерфейс передачи данных RS-232 (USB 2.0)
Время хранения результатов, год 1
Диапазон рабочих температур, С° -10..+40
Габаритные размеры, мм 200x100x40
Масса прибора, кг 0,5

Устройство и работа

Показания цифровых индикаторов, расположенных на лицевой панели прибора, изменяются пропорционально усилию, действующему на конус и муфту трения зонда.

Регистрирующий прибор (контроллер ТЕСТ-К2М) выполнен в виде двухканального усилителя с цифровым выходом, блоком хранения и передачи данных в компьютер (RS-232, USB 2.0).

Контроллер ТЕСТ-К2М имеет четыре основных режима работы:

  • режим калибровки тензометрических зондов;
  • рабочий режим (запись данных зондирования в ОЗУ);
  • режим передачи данных зондирования в компьютер;
  • режим очистки памяти;

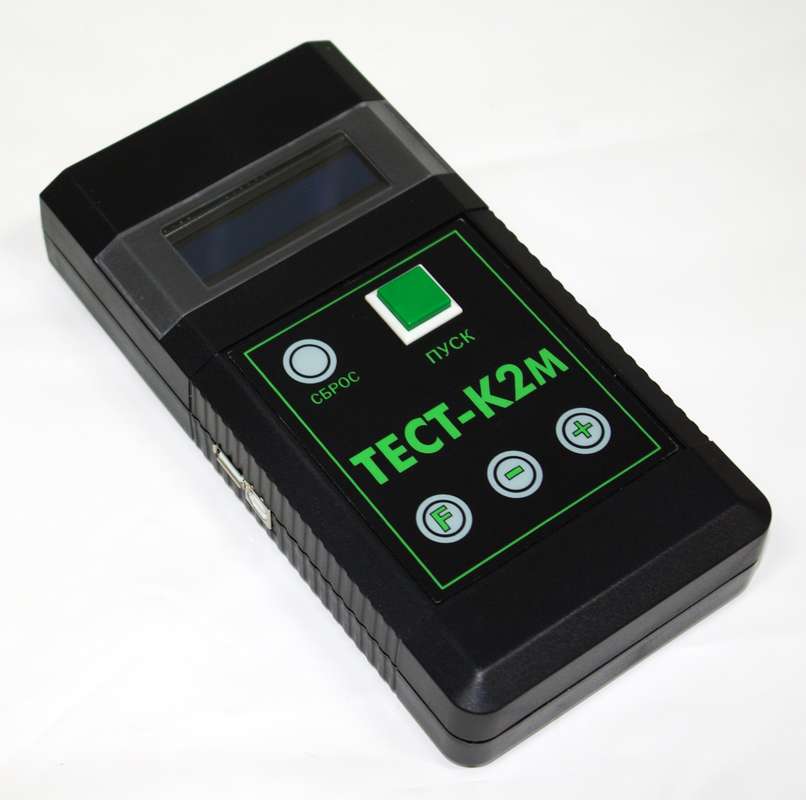

На передней панели измерительного прибора расположены: ЖК-дисплей и пять кнопок управления. На боковых стенках контроллера расположены разъемы для подключения прибора к бортовой сети, подключения тензометрического зонда, подключения кабеля связи и USB разъемы.

После включения прибора, контроллер переходит в «РАБОЧИЙ РЕЖИМ».

В «РАБОЧЕМ РЕЖИМЕ», после ввода номера опыта, текущие отсчеты сохраняются в памяти контроллера, при нажатии кнопки «ПУСК», либо при нажатии дистанционной кнопки (радиокнопки). Прибор ТЕСТ-К2М может быть подключен к переносному ПК (ноутбуку) и использоваться в режиме прямой передачи данных.

Одновременно, они распечатываются на минипринтере. При включенном интерфейсном кабеле, контроллер переходит в режим «ПЕРЕДАЧИ ДАННЫХ», данные передаются в компьютер для последующей обработки.

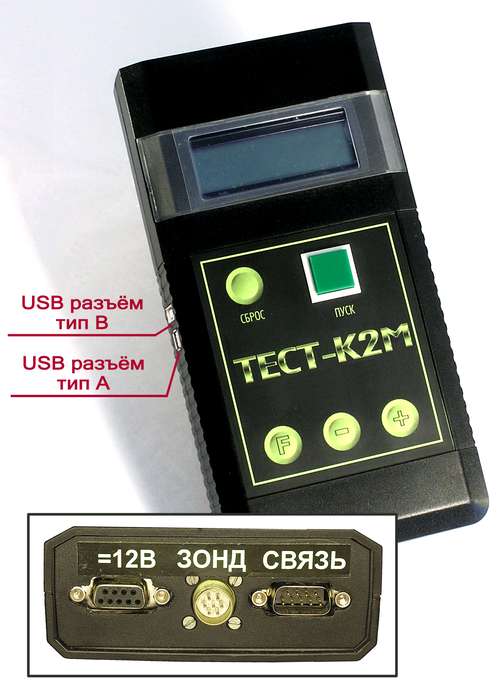

Помимо последовательного порта RS-232, прибор Тест-К2М оснащен двумя портами USB для записи данных на флэш-диск и передачи на персональный компьютер.

Разъем А используется для передачи данных на флеш-диск.

Разъем В используется для передачи данных с помощью USB кабеля на ПК.

32 кБайта памяти позволяют сохранять результаты до 3000 метров зондирования.
