Штамповые испытания

Штамп горячий ШП5000Т (ШП2500Т)

Штамп 5000Т (2500Т) относится (согласно классификации ГОСТ 20276.3–2020 «Грунты. Метод испытания горячим штампом мерзлых грунтов») к I типу и предназначен для определения в полевых условиях следующих характеристик деформируемости мерзлого грунта: коэффициента оттаивания Ath, коэффициента сжимаемости m и модуля деформации Е. Требования к оборудованию, методика испытаний и порядок обработки результатов испытаний изложены в Разделе 10, ГОСТ 20276.3–2020.

Технические характеристики

Штамп 5000Т (2500Т)

Площадь штампа, см² 5000 (2500)
Диаметр штампа, мм 800 (565)
Давление на грунт, не более, МПа 0,6 (1,2)
Материал проточной части медь
Потери напора, м вод. ст. (Штамп 5000Т с рукавами), не более 3,5
Гидравлическое давление, не более, МПа 0,3
Тепловая мощность, Вт/град 30 (15)
Диапазон температур эксплуатации, С° -35..+60

Монжус

Объем, л 22
Объем заправки, л 15+2
Диаметр ствола штампа, мм 127 или 146
Максимальная глубина испытания, м 5

Общая масса комплекта составляет 161 (115) кг.

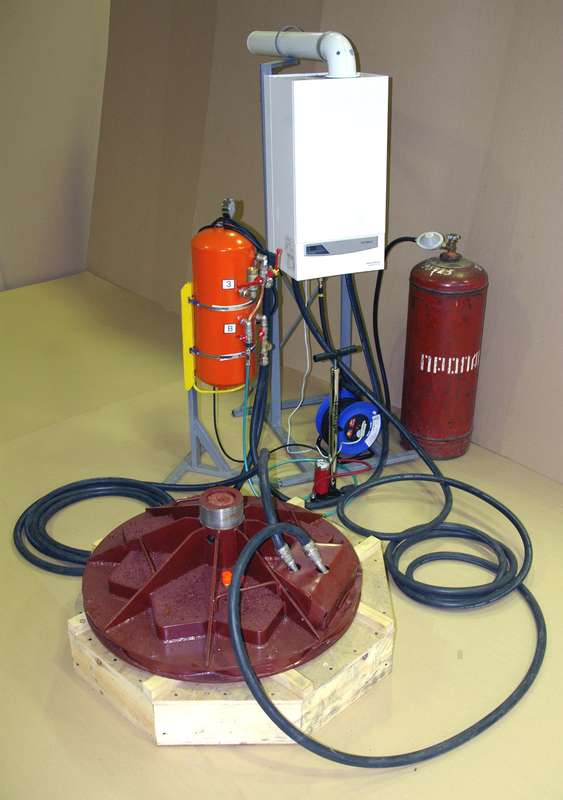

Состав комплекта

Штамп ШП5000Т (ШП2500Т) с тепловой плитой 1 шт
Монжус 1 шт
Рукав для подачи теплоносителя к штампу (8 м) 2 шт
Рукав для подключения нагревательного котла (2 м) 1 шт
Пневмомагистраль 1 шт
Адаптер П 1 шт
Переводник 127/146 мм 1 шт
Отопительный котел (на выбор):
• газовый MINIMAX turbo 13 кВт, адаптированный для работы на сжиженном газе 1 шт
• электрический PROTERM СКАТ 6 кВт 1 шт
Ручной автомобильный насос 1 шт
Комплект документации 1 шт
Транспортировочная тара 1 шт
Программа для обработки и хранения результатов испытаний HotShtmp 1 шт

Фрагмент отчёта программы HotShtmp.

Устройство и работа комплекта

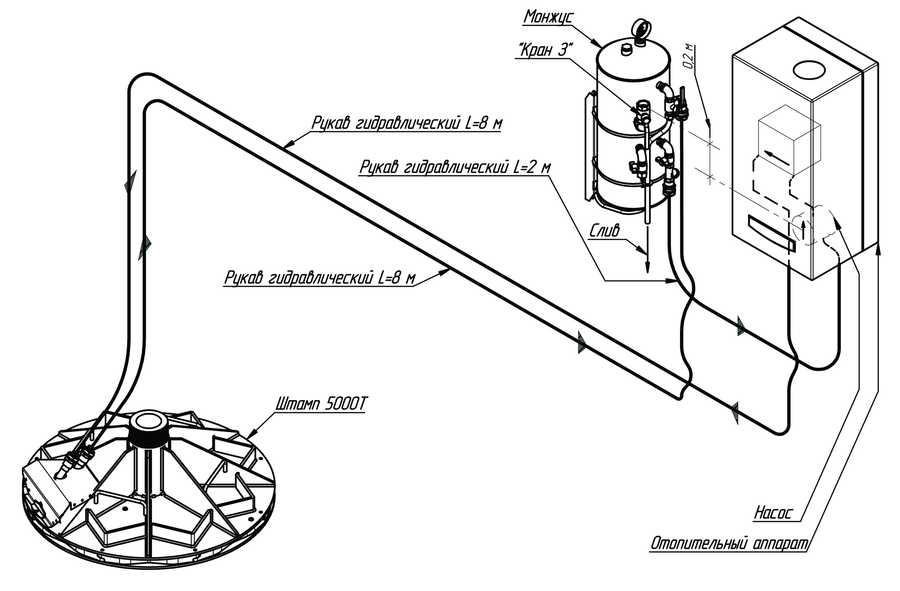

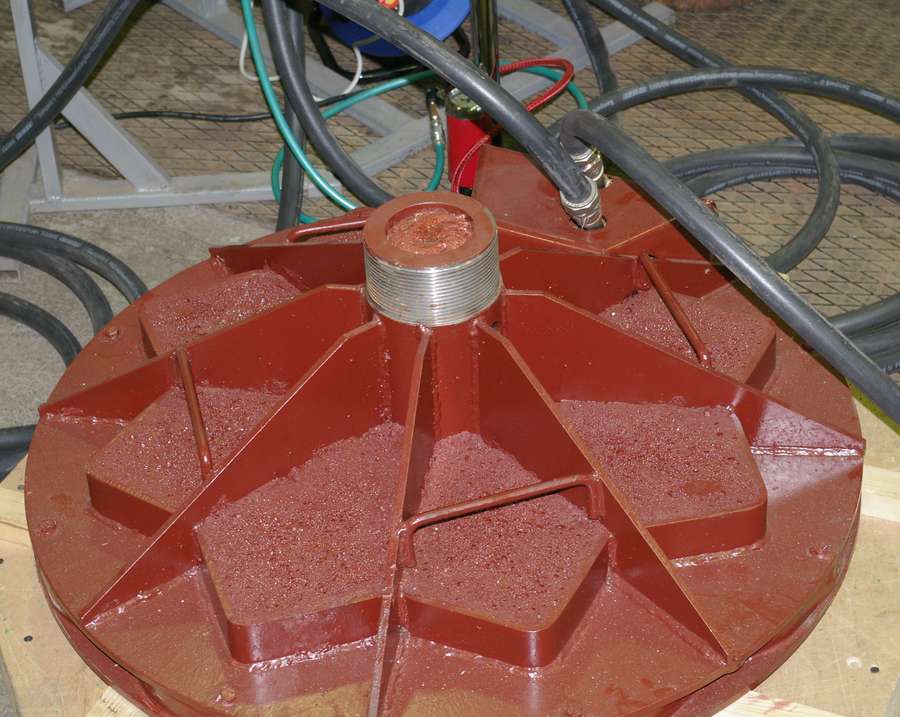

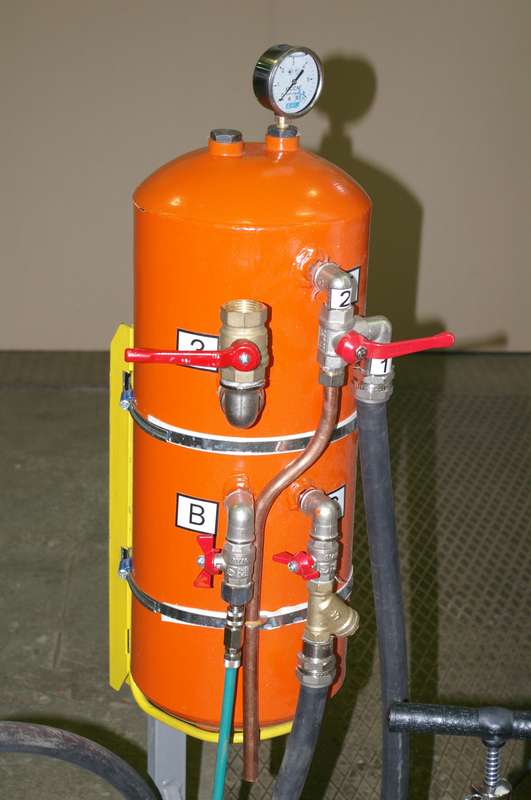

К нижней поверхности штампа жестко закреплена тепловая плита, внутри которой расположен кольцевой нагревательный элемент, выполненный виде плоской спирали из медной трубки, по которой циркулирует теплоноситель. В качестве устройства для нагрева теплоносителя используется отопительный котел газового или электрического типа, который обеспечивает циркуляцию и нагрев теплоносителя до заданной температуры. Котел соединен со штампом рукавами длиной 8 метров. Монжус предназначен для хранения теплоносителя, заправки системы и создания избыточного давления, необходимого для работы оборудования.

Для нормального функционирования оборудования отопительный котел, монжус и газовый баллон стационарно размещают в теплом вагончике, который устанавливается вблизи места испытания.

Для испытаний в шурфе, на поверхность мерзлого грунта устанавливают штамп, монтируют силовую и реперную системы. Вблизи места испытания собирают гидросистему штампа. Затем выполняют операции заполнения гидросистемы и запускают отопительный котел.

Устанавливают необходимую температуру теплоносителя для оттаивания мерзлого грунта под штампом.

В процессе оттаивания грунта под бытовым давлением измеряют осадку штампа (1-й этап испытаний). После оттаивания грунта на необходимую глубину (примерно 40 см) выполняют испытания на сжимаемость путем нагружения штампа ступенчато-возрастающей нагрузкой (2-й этап испытаний).

После испытания выполняют демонтаж силового оборудования и операции по перекачке теплоносителя в монжус для хранения.

Для работы отопительного котла требуется электрическая мощность не более 250 Вт, можно использовать бензиновый генератор минимальной мощности (0,5–1,0 кВт). Расход сжиженного газа при работе котла составляет в среднем 0,3 кг/час, поэтому стандартного бытового баллона 50 литров (масса газа 21,2 кг) должно хватить на 60–70 часов непрерывной работы котла.
