Винтовой штамп ШВ60 относится (согласно классификации ГОСТ 20276.1–2020 «Грунты. Методы испытания штампом») к IV типу и предназначен для определения в полевых условиях модуля деформации Е, МПа песчаных, глинистых, органо-минеральных и органических грунтов по ГОСТ 20276.1–2020. Область применения винтового штампа регламентирована табл. 5.1 ГОСТ 20276.1–2020. Для испытания крупнообломочных грунтов следует применять штамп III-го типа с плоской подошвой площадью 600 см².

Модуль деформации определяют по результатам ступенчатого нагружения грунта вертикальной нагрузкой, в забое горной выработки, при помощи штампа.

Публикации

Винтовой штамп ШВ60. Инженерные изыскания. Февраль 2008.

Технические характеристики

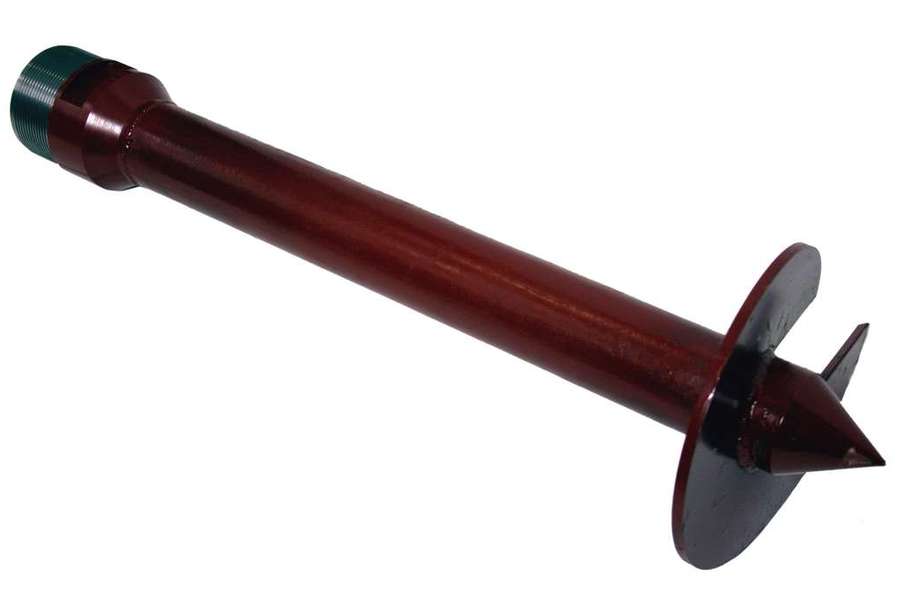

Диаметр штампа, мм 277
Шаг лопасти, мм 50
Диаметр ствола лопасти, мм 89
Толщина лопасти, мм 10
Диаметр сопрягаемой обсадной трубы ГОСТ 6238–52 или ГОСТ 6238–77, мм 127; 146
Максимальная глубина испытаний, м 12; 15
Максимальное давление на грунт, МПа 1,0
Диаметр опытной скважины, мм 325
Нагрузочная система пневматическая
Максимальное давление в нагрузочной cистеме, МПа 1,2
Точность измерения перемещений, не менее, мм 0,1
Манометр кл. точности 0.4 кПа, предел измерения до 1,6 МПа
Диапазон температур эксплуатации на сухом воздухе, °С* -20..+60
Общая масса оборудования (в т.ч. комплект анкерный А3), кг 540 кг

*Температурный диапазон указан для составных частей изделия за исключением измерителей перемещений. Температурный диапазон эксплуатации измерителей перемещений часового (ИЧ) или иного типа должен соответствовать спецификации изготовителя средства измерений.

Состав комплекта

Винтовой штамп IV типа 1 шт

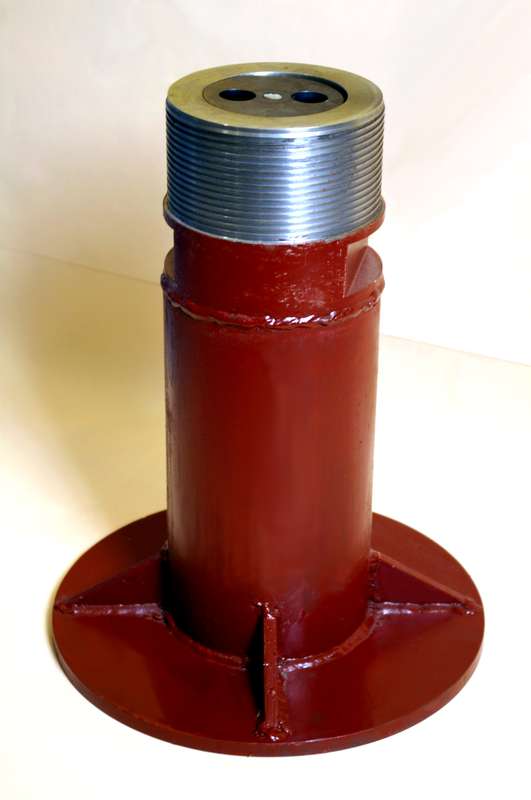

Плоский штамп Ш-III 1 шт
Комплект анкерный А3 1 шт

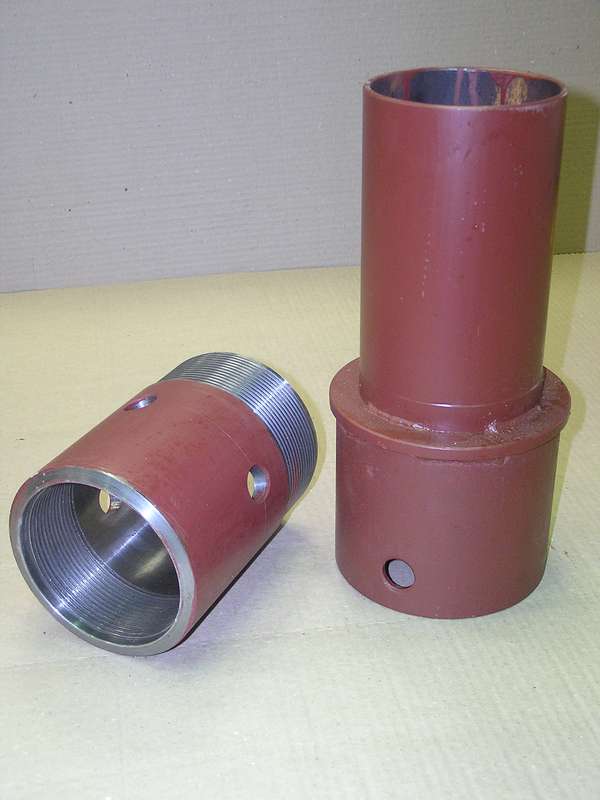

Переводник 127/146 1 шт
Манометрическая головка с редукционным клапаном 1 шт
Ресивер с манометром 1 шт
Реперная система 1 шт
Нагрузочный стол 1 шт
Индикаторы ИЧ-50 3 шт
Пневмоцилиндр 1 шт
Техническое описание и инструкция по эксплуатации 1 шт
Программа Shwpw для обработки результатов испытаний 1 шт
Комплект тары 1 шт

Примечание: трубы диаметром 127, 146, 219, 325 не входят в комплект.

Устройство и работа комплекта

В качестве анкерной системы могут использоваться анкерные комплекты А1 и А3, обеспечивающие восприятие реактивных усилий до 60 кН.

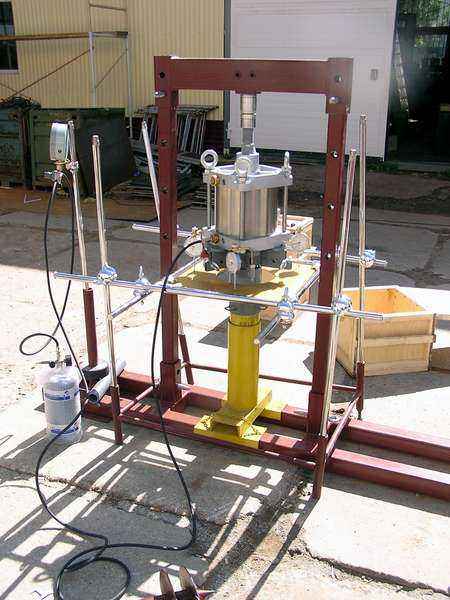

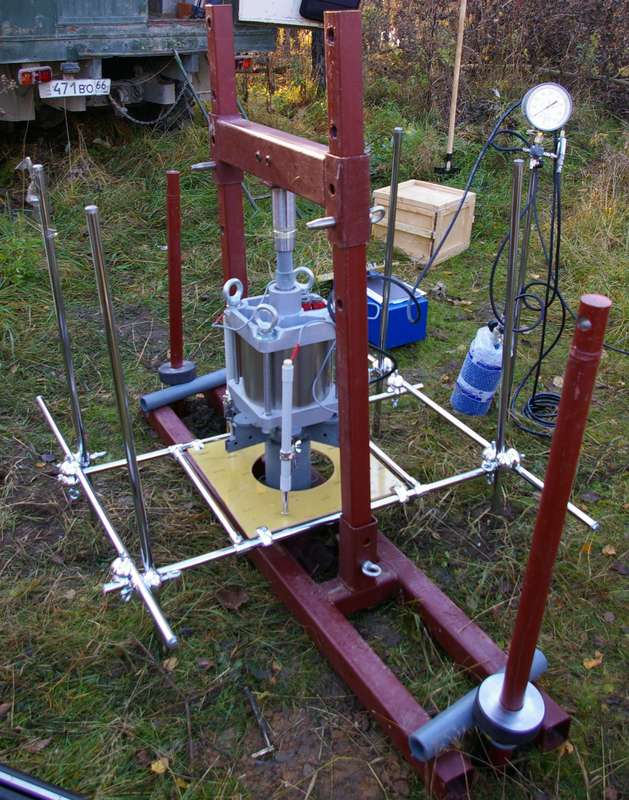

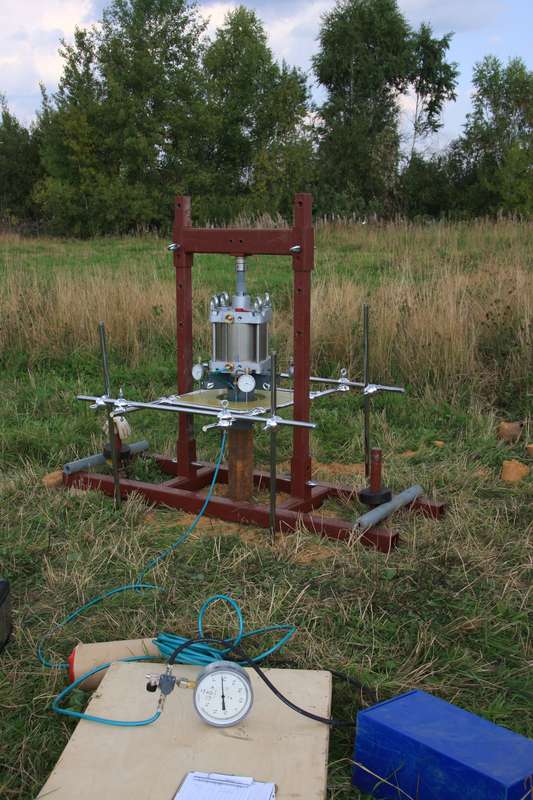

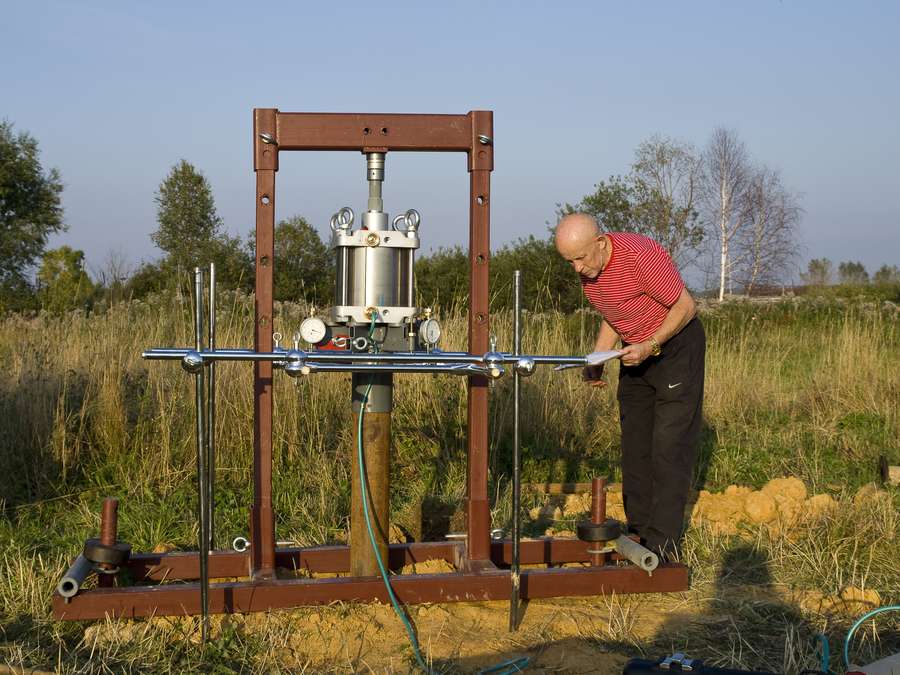

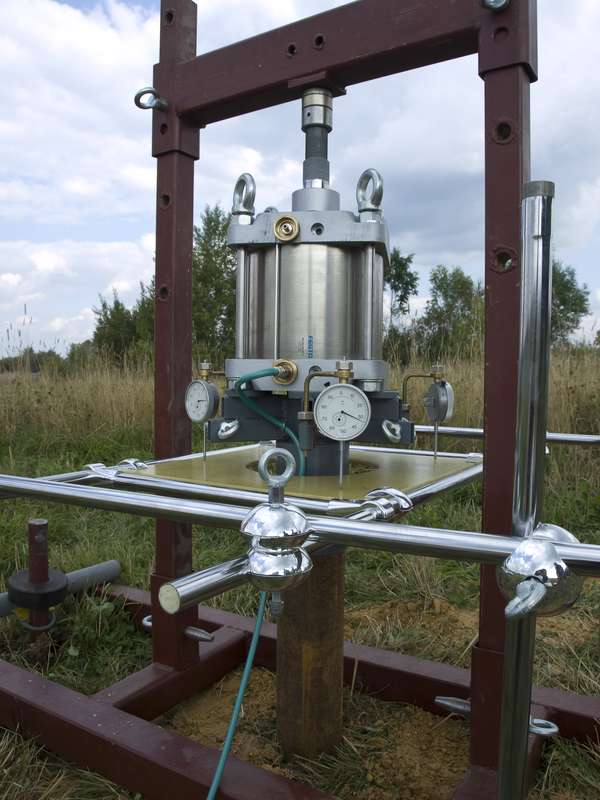

Для проведения испытания винтовой штамп со стволом (труба Ø 127), при помощи буровой установки, завинчивают с забоя скважины на отметку испытания. Для сопряжения с трубой Ø 146 следует применять Переводник 127/146. Ствол штампа должен находиться в пределах 0,4–0,6 м от поверхности земли. Реперная система со стойками, подвижными ригелями и столом устанавливают вокруг ствола штампа. На ствол штампа устанавливают нагрузочный стол с пневмоцилиндром и закрепляют индикаторы ИЧ-50. К пневмоцилиндру, с помощью быстроразъемного соединения, подключают манометрическую головку. К манометрической головке присоединяют ресивер. Шток пневмоцилиндра, через шаровой шарнир, упирают в анкерную систему. Стол реперной системы позиционируют относительно пневмоцилиндра, для опирания на него штоков индикаторов ИЧ-50.

В ресивер, с помощью автомобильного насоса (или другим способом), закачивают воздух до давления 0.6–1 МПа. Фиксируют «нулевые показания» индикаторов ИЧ-50. При помощи редуктора манометрической головки, задают давление в пневмоцилиндре, соответствующее первой ступени нагрузки. Величина давления контролируется по образцовому манометру, на манометрической головке. При выдержке на ступени, давление с помощью редукционного клапана, поддерживается на заданном уровне.

В процессе проведения опыта, давление в ресивере будет уменьшаться, но на любой стадии испытаний, давление можно увеличить путем подкачки воздуха в ресивер. В процессе испытания, фиксируется давление в нагрузочной системе, время и показания индикаторов, как рекомендовано в ГОСТ 20276.1–2020. После завершения опыта, можно выполнить ступенчатую разгрузку, путем выпуска воздуха из пневмоцилиндра, посредством редуктора.

В период эксплуатации штампа, необходимо следить за герметичностью нагрузочной системы. И устранять, при необходимости, утечки воздуха.

Результаты испытаний обрабатываются по программе ShwPW (входит в состав комплекта), в соответствии с ГОСТ 20276.1–2020, и оформляются в виде Паспорта штампового опыта и Протокола штампового опыта.
