Статическое зондирование

Контроллер ТЕСТ-12

Контроллер ТЕСТ-12 (в дальнейшем контроллер) предназначен для измерения сигнала с зондов типа А2–350 в процессе статического зондирования грунтов, в соответствии с требованиями ГОСТ 19912–2012, и передачи данных на персональный компьютер для последующей обработки.

Контроллер выполнен в виде двухканального усилителя с цифровым выходом, блока хранения и передачи данных на ПК. Прибор обеспечивает измерение нагрузок тензодатчиков зондов с разрешающей способностью 1000 единиц, что соответствует цене деления 0,05 МПа по каналу «Конус» и 0,57 кПа по каналу «Муфта» для зондов исполнения 1 (для зондов исполнения 2 соответственно 0,025 МПа по каналу «конус» и 0,57 кПа по каналу «муфта»).

Устройство и работа

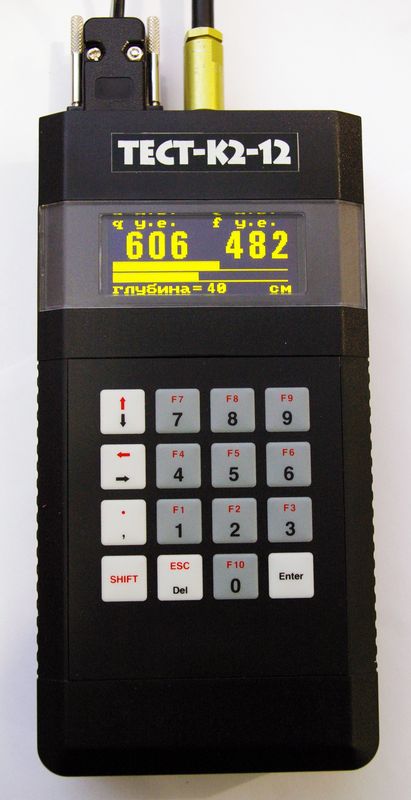

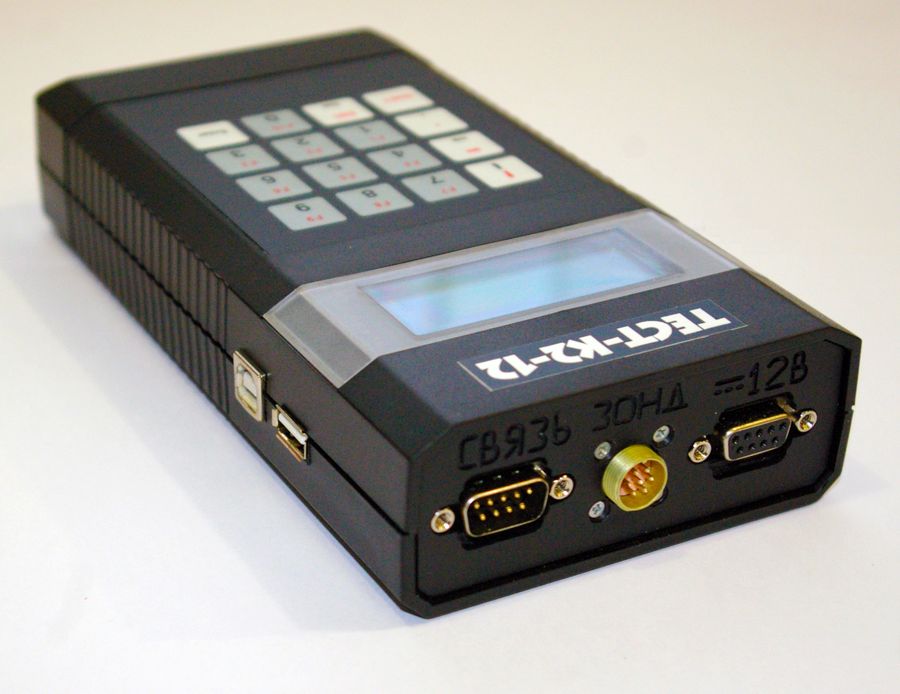

На передней панели контроллера расположен дисплей и плёночная клавиатура с цифрами и вспомогательными символами. На верхней и боковой стенке контроллера расположены разъемы для внешнего питания, для подключения минипринтера и радиокнопки, для подключения зонда, кабеля USB и флеш-диска.

Для подключения прибора к бортовой сети при работе в полевых условиях служит кабель питания (напряжение питания должно находиться в пределах 11–18 вольт). При работе в лабораторных условиях (режим передачи данных на персональный компьютер) питание прибора осуществляется от сети 220 Вольт через блок питания, который так же подключается к прибору через разъём внешнего питания.

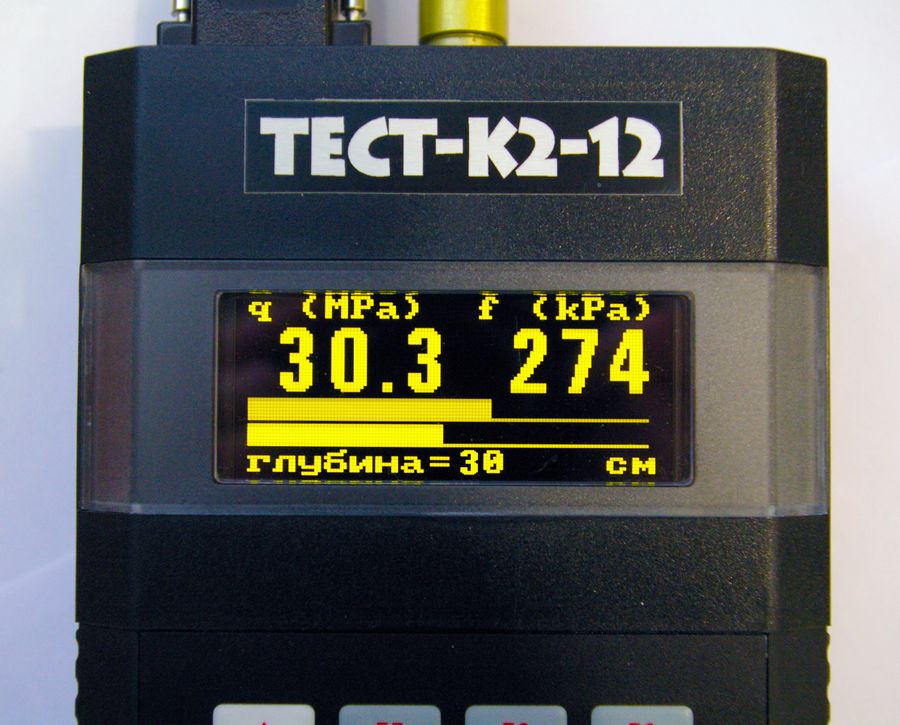

При вдавливании зонда в грунт изменение сопротивления тензодатчиков фиксируется измерительным прибором, показания которого пропорциональны усилиям, действующим на зонд. Оператор имеет возможность наблюдать за показаниями по каналам в виде условных единиц (шкала 0–999), или в виде физических величин. Помимо цифровых обозначений, на экране, для наглядности, высвечиваются горизонтальные аналоговые шкалы.

Контроллер ТЕСТ-12 имеет четыре основных режима работы:

  • рабочий режим (запись данных зондирования в ОЗУ);
  • вывод данных (передача данных зондирования в ПК через USB интерфейс);
  • режим сохранения данных зондирования на USB-флеш-диск;
  • сервисный режим.

Технические характеристики контроллера ТЕСТ-12.

Напряжение питания, Вольт 11–18
Потребляемый ток, А 2,5
Количество измерительных каналов 2
Время выхода в раб. режим, мин 2
емкость памяти, кБайт 32*
Интерфейс передачи данных USB 2.0
Время хранения результатов, год 1
Цена деления канала Конус (исполнение 1), МПа 0,05
Цена деления канала Конус (исполнение 2), МПа 0,025
Цена деления канала Муфта, кПа 0,57
Диапазон измерения удельного сопротивления грунта по конусу, МПа 0,05–50
Диапазон измерения удельного сопр. грунта по муфте трения, кПа 0,6–571
Диапазон рабочих температур, С° -30..+50
Габаритные размеры, мм 200x100x40
Масса прибора, кг 0,5

* Памяти прибора достаточно для регистрации 10000 нажатий на клавишу «Пуск». Это соответствует 100 точкам зондирования (глубиной 20 метров, с шагом 10 см), или 200 точкам (глубиной 20 метров, с шагом 20 см).
