Статическое зондирование

Формирователь отсчётов ФО-5

Блок ФО-5 предназначен для автоматического снятия отсчётов при статическом зондировании грунтов. Предназначен для работы с комплектами аппара­туры ТЕСТ-К2М, ТЕСТ-К4М, ТЕСТ-К12 или с блоком связи БС-3 (далее «Контроллер»).

Блок ФО-5 измеряет глубину погружения колонны штанг и формирует команды на запись данных контроллером с шагом 2.5, 5 или 10 см.

Использование Блока ФО-5 позволяет обеспечить требуемую (согласно ГОСТ 19912–2012, Изменение №1 от 01.09.2019) точность отсчетов и снизить трудо­емкость испытаний.

Состав комплекта

Блок ФО-5 1 шт
Опора контроллера 1 шт
Выносная кнопка 1 шт
Кабель ФОК-52 (0,6м) для подключения Блока ФО-5 к регистрирующему контроллеру 1 шт
Кабель питания (5м) 1 шт
Розетка питания 1 шт
Магнит с крюком 1 шт
Механический фильтр 1 шт
Тренога геодезическая 1 шт
Инструкция по эксплуатации 1 шт
Транспортировочный кейс 1 шт

По требованию:

Кабель ФОК-54 (0,6м) для подключения мини- принтера CBM-910 к Блоку ФО-5 1 шт
Опора минипринтера CBM-910 1 шт
Кабель ФОК-51 (5м) для подключения Блока ФО-5 к регистрирующему контроллеру 1 шт

Технические характеристики

Максимально измеряемая глубина:
• в режиме «АВТОМАТ С ВЫЧИТАНИЕМ» 100 м
• в режимах «АВТОМАТ» и «РУЧНОЙ» 62 м
Предел допустимой относительной погрешности при измерении глубины, не более 0,5 %
Напряжение питания 11–17 В
Ток потребления, не более 0,6 А
Длина троса дальномера, не более 5 м
Общая масса комплекта, не более 15 кг
Система измерения перемещений электро-механическая
Диапазон температур эксплуатации -30..+40 °С
Диапазон температур хранения -50..+50 °С
Класс защиты IP50

Устройство и работа комплекта

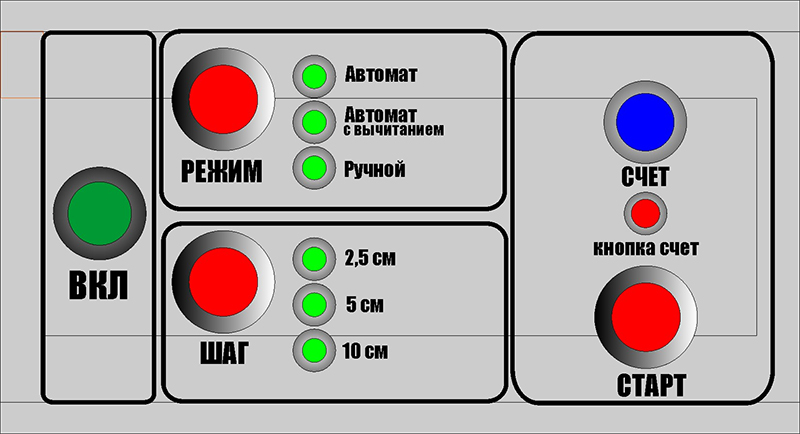

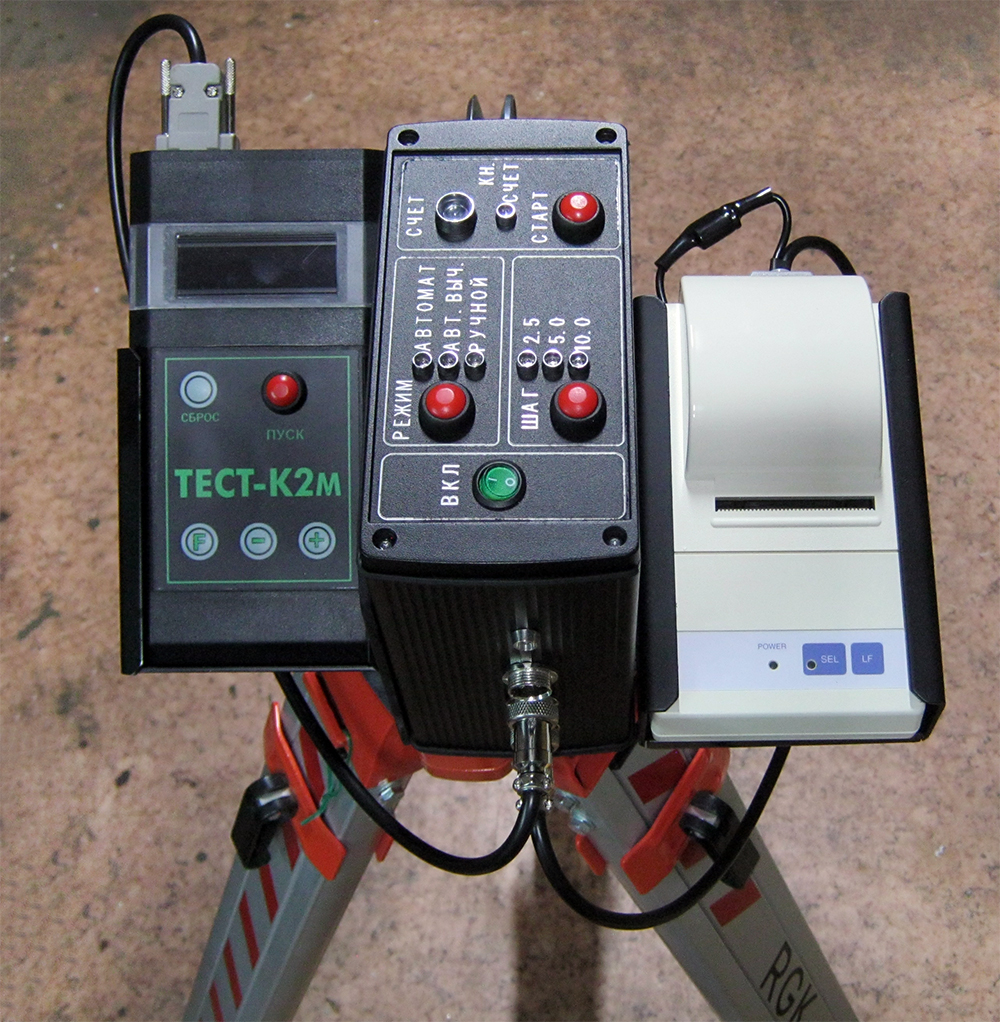

Блок ФО-5 выполнен в алюминиевом корпусе. На верхней панели расположены кнопка включения, кнопки выбора режимов и светодиодные индикаторы. На передней панели расположены разъемы для под­ключения кабелей. Слева расположена опора для кон­троллера. По дополнительной заявке Блок ФО-5 может быть дополнен минипринтером СВМ-910 с кабелями и дополнительной опорой, которая устанавливается спра­ва от Блока ФО-5.

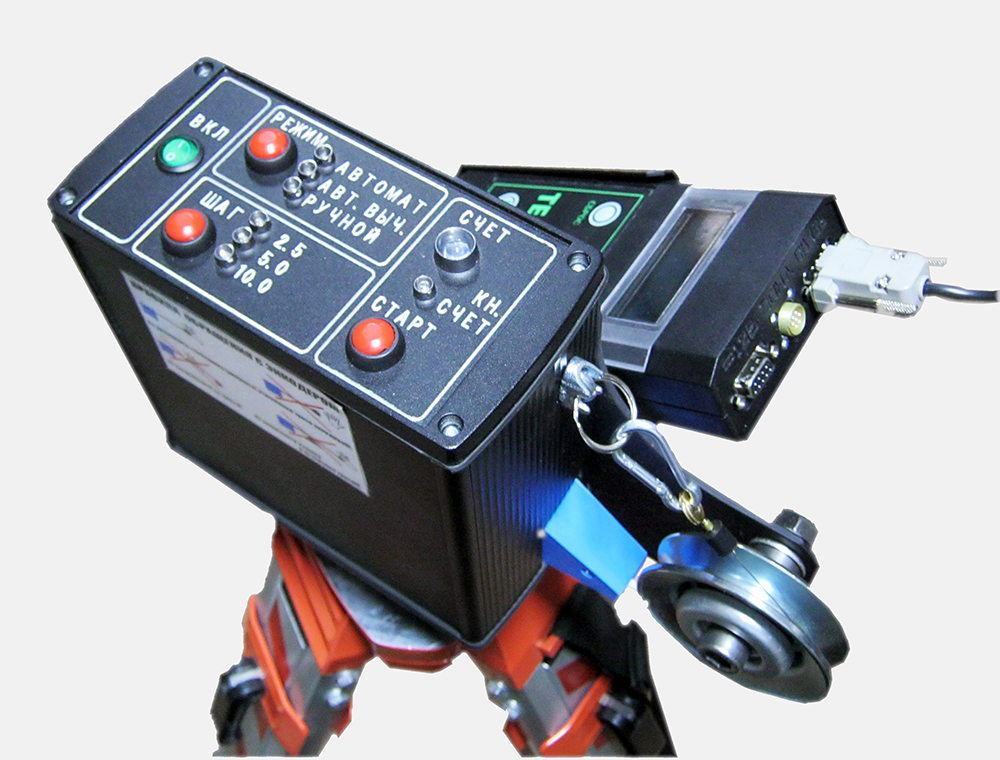

В рабочем положении Блок ФО-5 устанавливается на геодезической треноге.

Блок ФО-5 имеет три основных режима работы:

- АВТОМАТ — счет производится при любом движе­нии вращателя вниз. Этот режим применим на установ­ках статического зондирования, где нет холостого хода вращателя для смены штанги.

- АВТОМАТ С ВЫЧИТАНИЕМ — счет производится при движении вращателя вниз, при этом свободный ход для добавления штанги автоматически вычитается. Этот режим значительно упрощает проведение работ, но следует избегать кратковременных изменений на­правления движения вращателя. Этот режим применим только при использовании штанг длиной 1м.

- РУЧНОЙ — счет производится при движении ко­лонны вниз, если нажата выносная кнопка. Для начала счета оператор должен нажать выносную кнопку в момент начала движения колонны штанг вниз и выклю­чить счет повторным нажатием выносной кнопки перед подачей вращателя вверх. Этот режим применим на любых установках статического зондирования.

Для проведения испытания необходимо подать пита­ние на контроллер и настроить его согласно инструк­ции на соответствующий контроллер.

Далее, включить питание Блока ФО-5. Используя кнопки «РЕЖИМ» и «ШАГ» установить режим и ин­тервал снятия отсчетов. В момент начала движения ко­лонны вниз нажать кнопку «СТАРТ». Начнется работа формирователя.

Индикатор «СЧЕТ» синего цвета загорается во всех режимах работы.

По окончании работы выключить Блок ФО-5 пере­ключателем «ВКЛ».

Далее, данные передаются в программу Geoexplorer для последующей обработки.
