Комплект анкерный А3

Комплект анкерный А3 предназначен для передачи на грунт реактивных усилий при проведении штамповых испытаний, они применяются совместно с винтовыми штампами ШВ60.

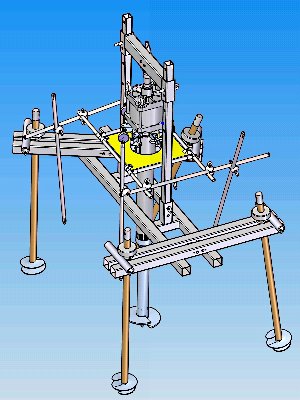

Общий вид.

Состав комплекта

Рама 1 шт.
Балка Н 2 шт.
Анкер Ø 200x1500 4 шт.
Упор 4 шт.
Замки 4 шт.
Переводники 2 шт.
Удлинитель А 4 шт.
Общий вес комплекта 285 кг

Максимальное расчетное реактивное усилие 60 кН.

Максимальная величина реактивного усилия, передаваемого на грунт, винтовыми анкерами, определяется видом и состоянием грунта на месте испытаний, а также глубиной и способом установки анкеров.

Комплект можно дополнить ручным устройством для завинчивания винтовых анкеров (ворот) и удлинителями ствола анкеров (удлинитель А).

Анкерный комплект монтируют, после установки винтового штампа, на отметку испытания. При монтаже комплекта выполняют планировку площадки, разметку точек погружения анкеров, завинчивание анкеров, с помощью буровой установки, либо вручную, и крепление рамы к анкерам, с помощью упоров и замков.

После монтажа комплекта анкерного, приступают к установке нагрузочного оборудования и реперной системы, для выполнения штампового опыта.
