Динамическое зондирование

Формирователь отсчётов AdzFo

Комплект AdzFo разработан на основе лазерной рулетки BOSCH GLM 50C и СПО для Андройд-у­стройств. Он предназначен для цифровой регистрации результатов динамического зондирования при ра­боте с комплектом АДЗ 2 на буровых установках.

Состав комплекта

Рулетка BOSCH GLM 50C 1 шт
Кронштейн центратора 1 шт
СПО для Андроид-устройства 1 шт
Инструкция по эксплуатации 1 шт
Транспортировочный кейс 1 шт

Устройство и работа комплекта

Перед началом работы, необходимо выполнить мон­таж адаптера динамического зондирования АДЗ-2 на буровой УРБ 2А- 2 в соответствии с Руководством по эксплуатации АДЗ2 00.00.00.00 РЭ.

Внимательно ознакомиться с инструкцией по эксплу­атации устройства BOSCH GLM 50C, в том числе и с техникой безопасности при работе с устройством.

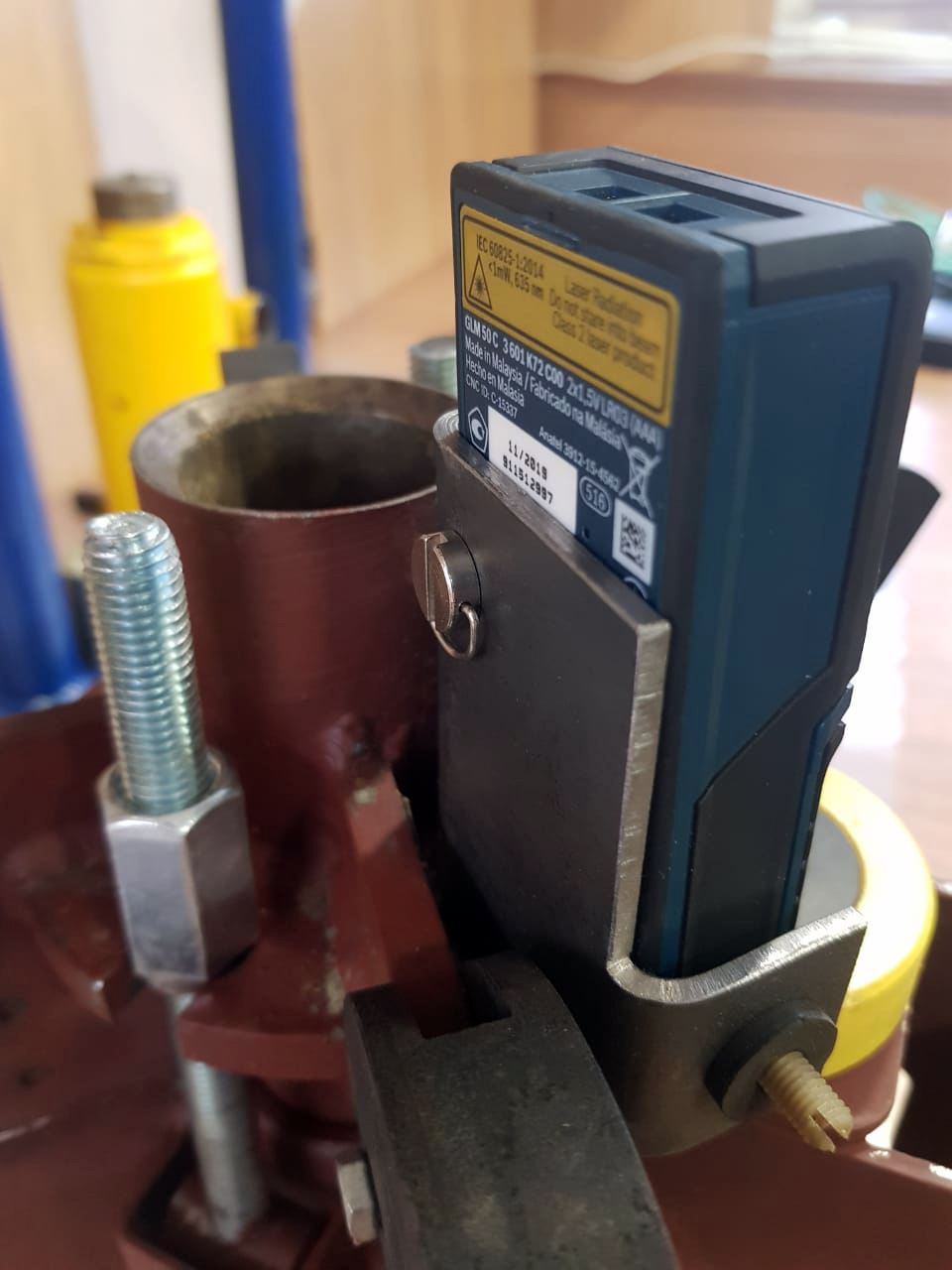

На кронштейне центратора АДЗ-2 закрепить рулетку штатным винтом с тыльной стороны (см. рис.).

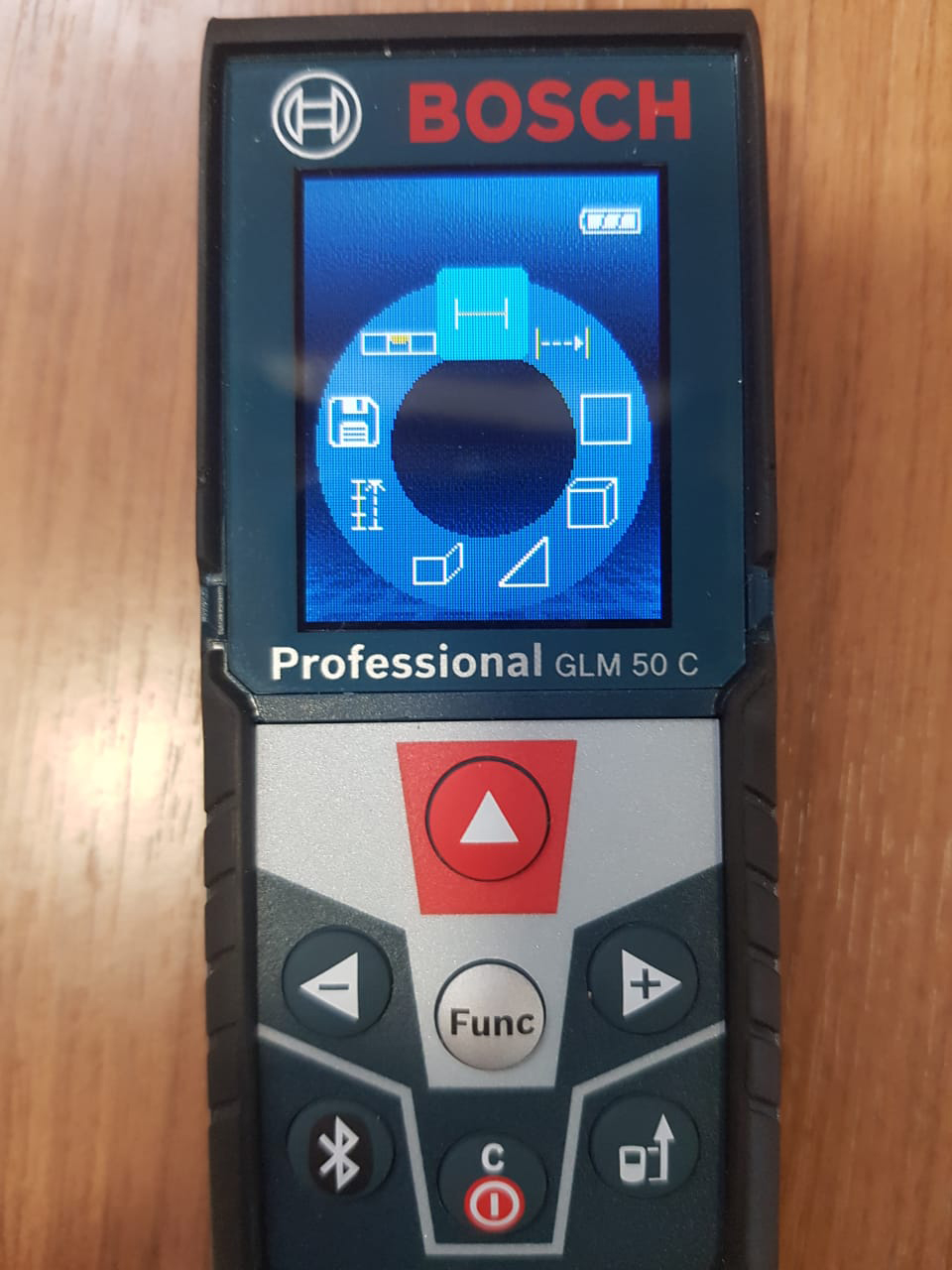

Включить устройство BOSCH GLM 50C, активировать лазерный луч и убедиться в том, что он попадает в среднюю зону на мишени наковальни. При необходимости следует отрегулировать направление луча с помощью регулировочных винтов кронштейна.

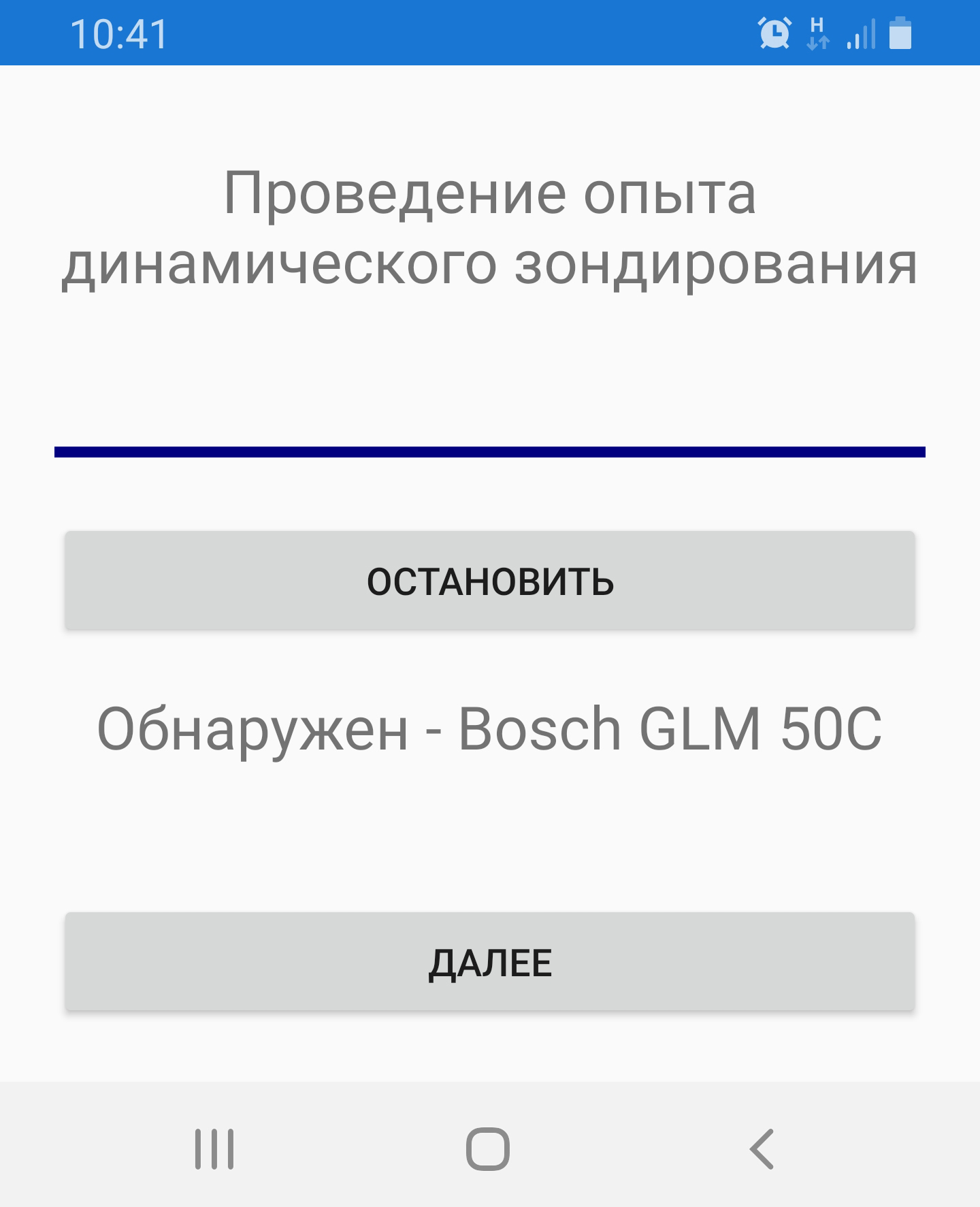

Установить программное обеспечение GeotestAdzFo на Android устройство, включить Bluetooth — адаптер на телефоне или планшете, включить устройство BOSCH GLM 50C и активировать Вluetooth на устройстве. Далее, необходимо запустить Приложение GeotestAdzFo и выполнить поиск устройства BOSCH GLM 50.

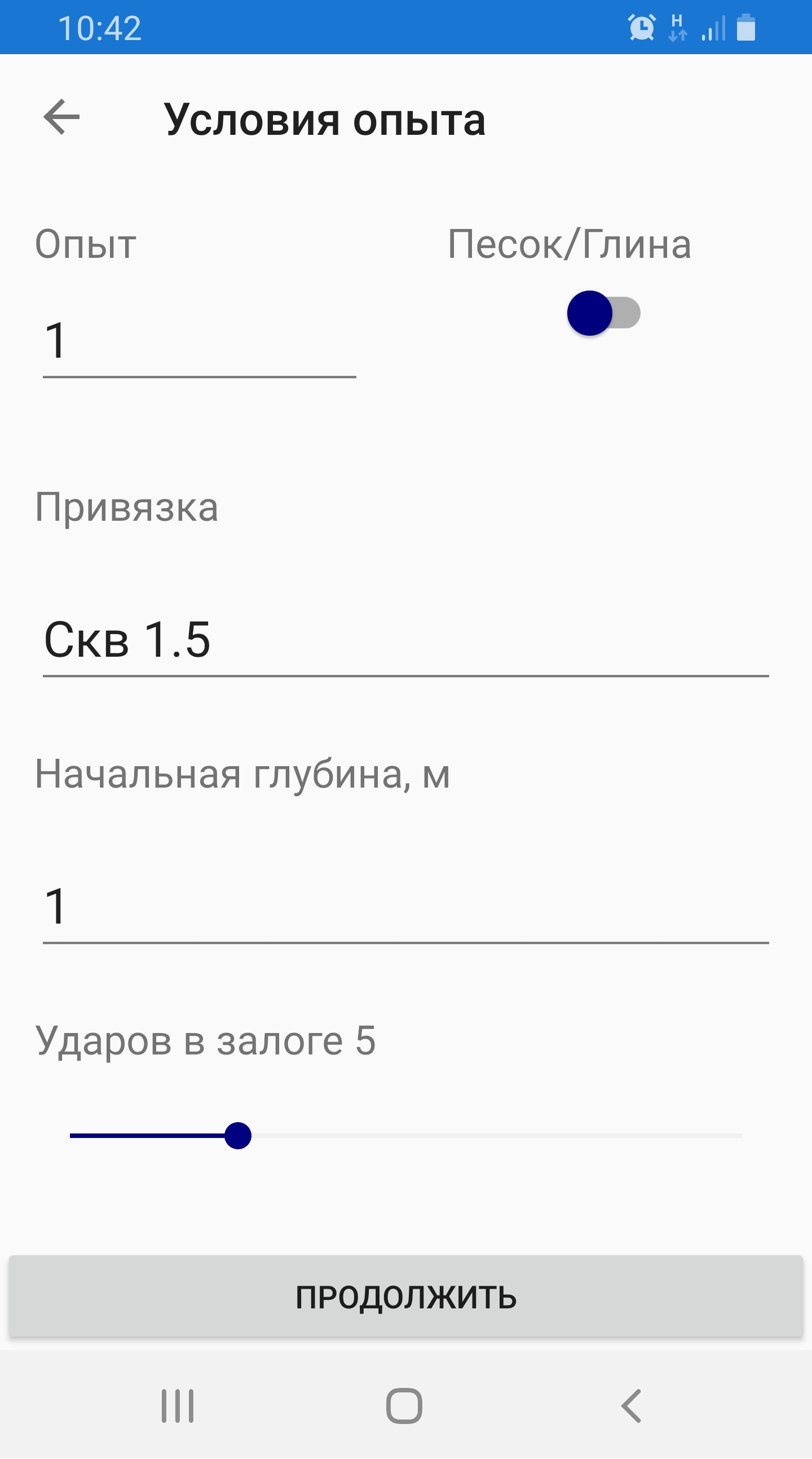

После нажатия на клавишу «Далее», следует страница условия опыта.

Подготовка опыта включает: сборку устройства; уста­новку двух собранных штанг с конусом в центратор и вдавливания конуса в грунт гидравликой УРБ2-А2 на глубину около 0.2 метра (или с поверхности грунта 0.0 метра, или со дна лидерной скважины), проверку и регулировку вертикальности мачты. При этом молот лежит на наковальне, опущенной на вторую штангу, которая находится выше стола буровой на 30–50 см.

При таком положении оборудования Оператор про­веряет готовность к испытаниям и начинает проведе­ние опыта.

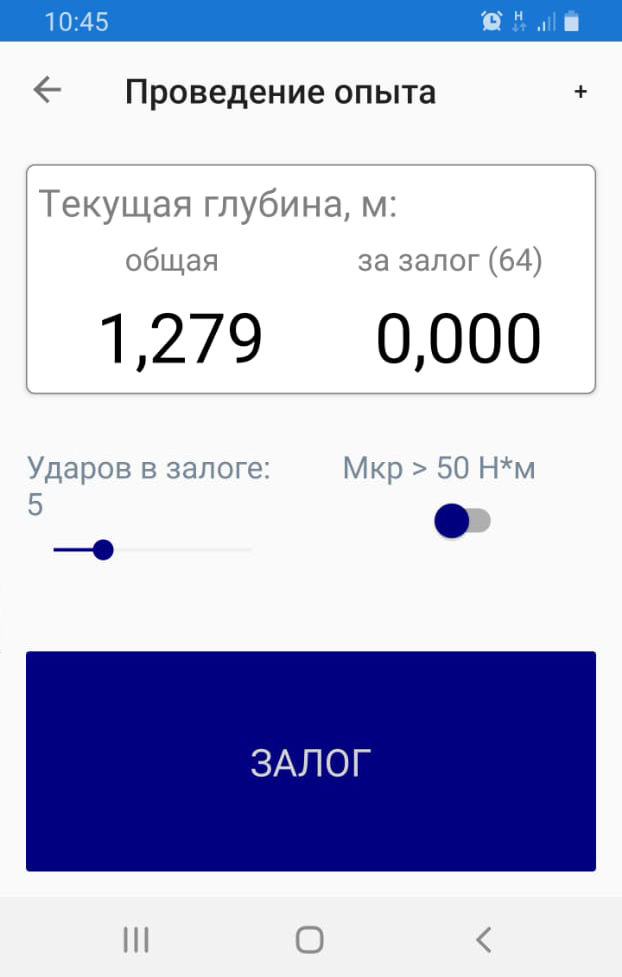

Оператор поднимает молот и наносит первый удар по наковальне. Индикация текущей глубины и перемещения за залог, начинается после первого удара, если в залоге 1 удар (рекомендуется, при перемещениях за удар более 2 см) или после всего залога после нажатия клавиши «Залог». Величину количества ударов в залоге можно менять в процессе выполнения опыта.

Все последующие отсчёты фиксируются при нажатии клавиши на телефоне, в момент подъёма молота для очередного удара.

По окончании испытания, необходимо нажать на знак (+) в правом верхнем углу окна программы.

После этого автоматически будет создан файл опыта (*.json) и предложена отправка данных на ПК по элек­тронной почте для дальнейшей обработки в програм­ме GeoPush и формирования отчётов по результатам испытания.
