Универсальный Блок УБ1
Универсальный Блок УБ1 является универсальным устройством, используется вместо контроллеров ТЕСТ-ПРК и ТЕСТ-ШВК при проведении испытаний грунтов прессиометрами ПЭВ-89МК и штампами ШВ60, ШП20 в соответствии с ГОСТ 20276.1 и ГОСТ 20276.2. Испытания проводятся в полуавтоматическом режиме.
Технические характеристики
| Напряжение питания | 12±1,0 В |
| Ток потребления, не более | 0,12 А |
| Параметры совместимых преобразователей физических величин: | |
| два электронных преобразователя напряжение питания | 5,00±0,20 В |
| ток потребления, не более | 10 А |
| тип выхода | ратиометрический |
| один дифференциальный дроссель напряжение питания | 3,3±0,1 В (RMS) |
| частота питания | 10,0±1,0 кГц |
| индуктивность, не менее | 5 мГн |
| один термометр сопротивления, подключение | четырёхпроводное |
| измерительный ток | 250±7 мкА |
| НХС | Pt100 |
| Параметры последовательного канала: | |
| спецификация | EIA/TIA-232E |
| скорость | 115200 бод |
| тип соединителя | DB9F |
| Диапазон рабочих температур | -20..+40 °С |
| Габаритные размеры | 173х107х42 мм |
| Масса комплекта, не более | 0,58 кг |
Устройство и работа комплекта

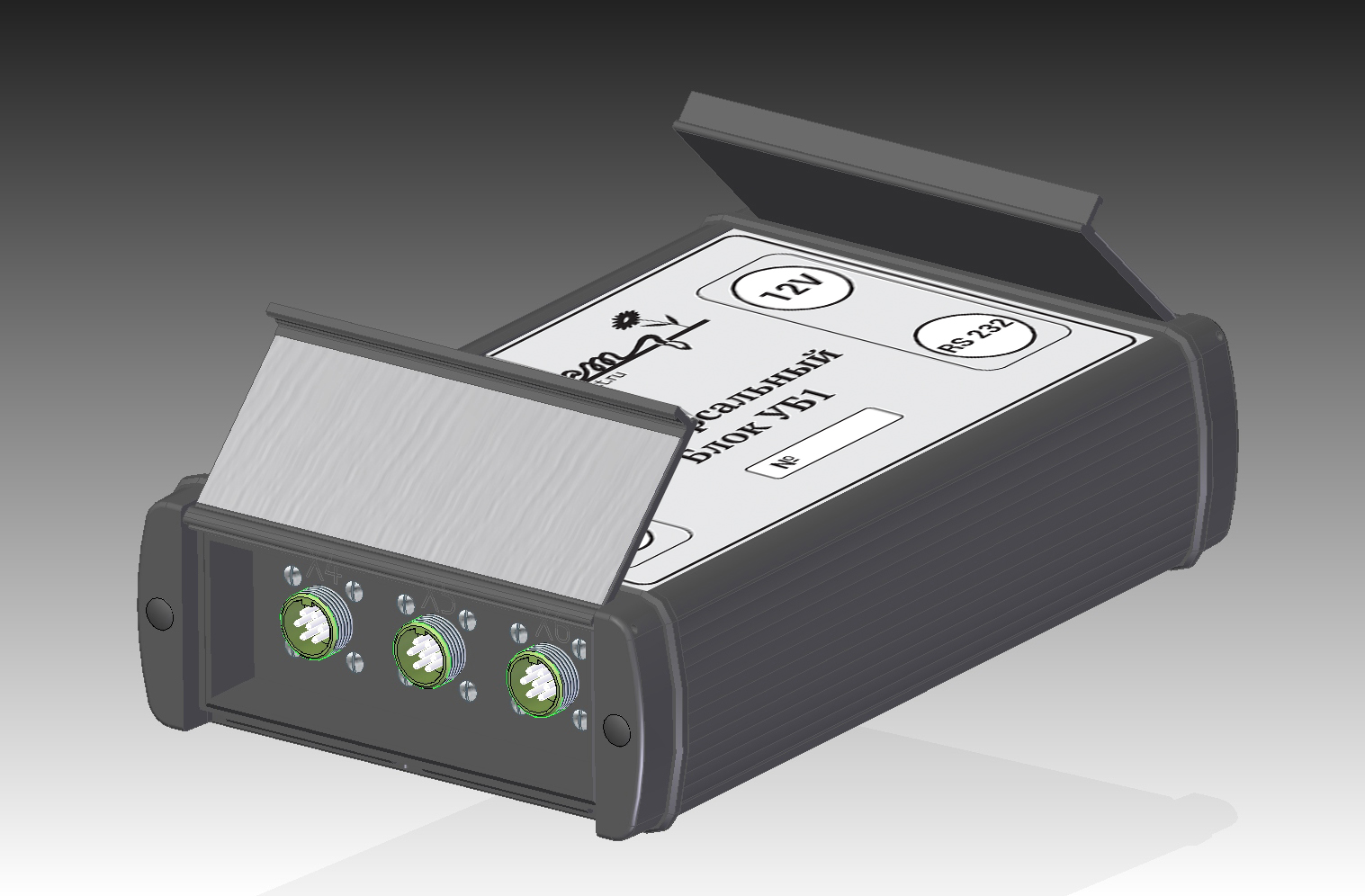

Устройство Универсальный Блок УБ1 имеет металлический корпус, три разъёма РС7 (А, В, С), разъём внешнего питания JX16 (12V), разъём RS-232 для подключения Bluetooth адаптера.

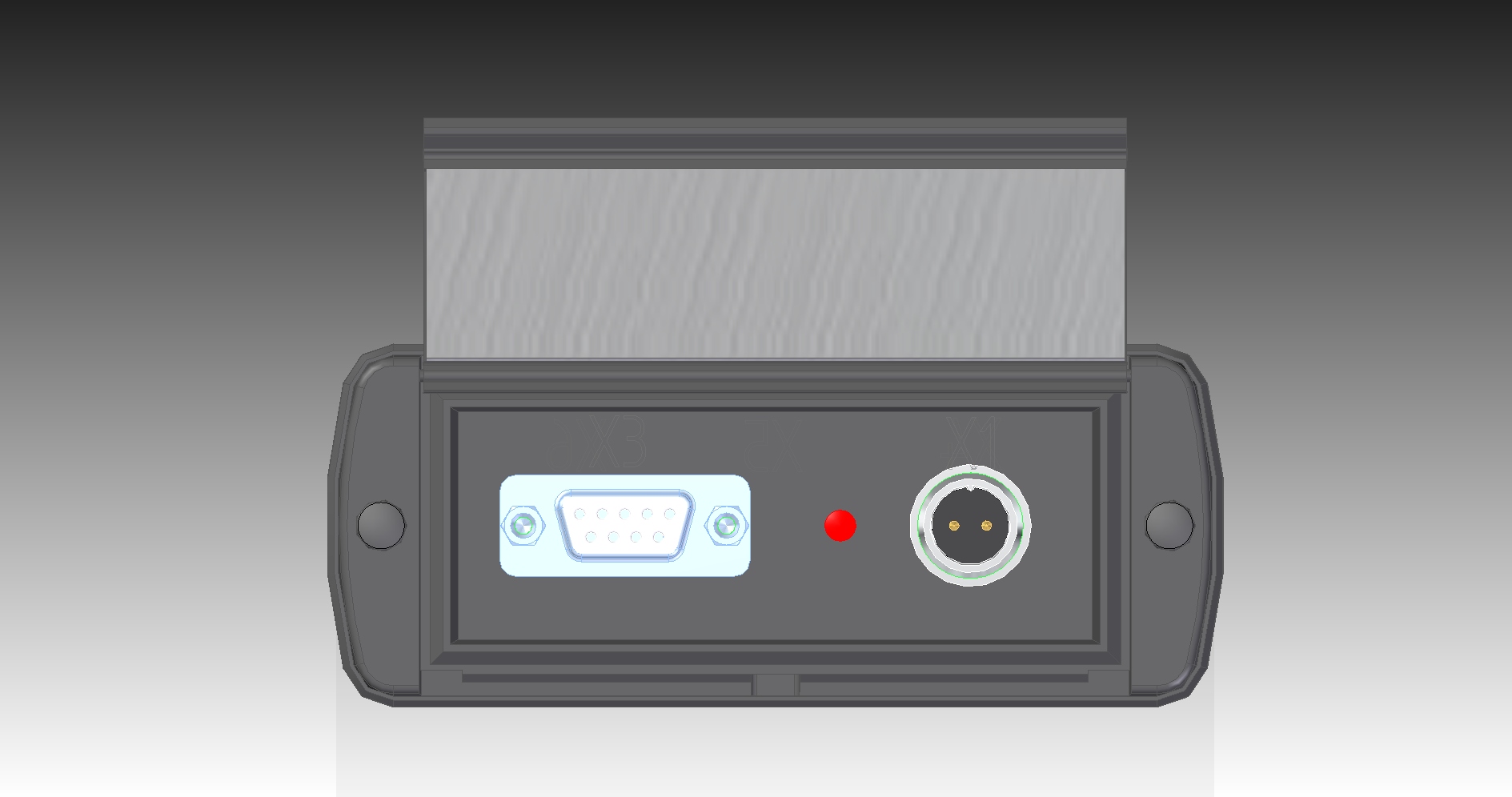

Так же на задней панели прибора имеется световой индикатор, который в штатной работе устройства выполняет редкое переключение с красного цвета на жёлтый.
Устройство Универсальный Блок осуществляет приём и усиление аналоговых сигналов от Измерителей Э, и датчика пневматического давления, расположенного в пневмомагистрали (в случае работы с комплектами ШВ60+КРП1 и ШП20+КРП1/ВД), приём и усиление аналоговых сигналов от датчиков перемещений, расположенных в зонде прессиометра, и датчика пневматического давления, расположенного в пневмомагистрали прессиометра (в случае работы с прессиометром электровоздушным ПЭВ-89МК).
Выполняет оцифровку сигналов и транслирует результаты измерений по бескабельному каналу в программу Pneumator для представления, сохранения и последующей обработки опытных данных.
Взаимодействие Универсального Блока УБ1 и ПК осуществляется по двустороннему радиоканалу Bluetooth.
Для корректной работы комплекта, совместно с аппаратурой, поставляется файл тарировочных параметров для конкретного оборудования. Данный файл изначально установлен на ноутбук, который входит в состав комплекта.

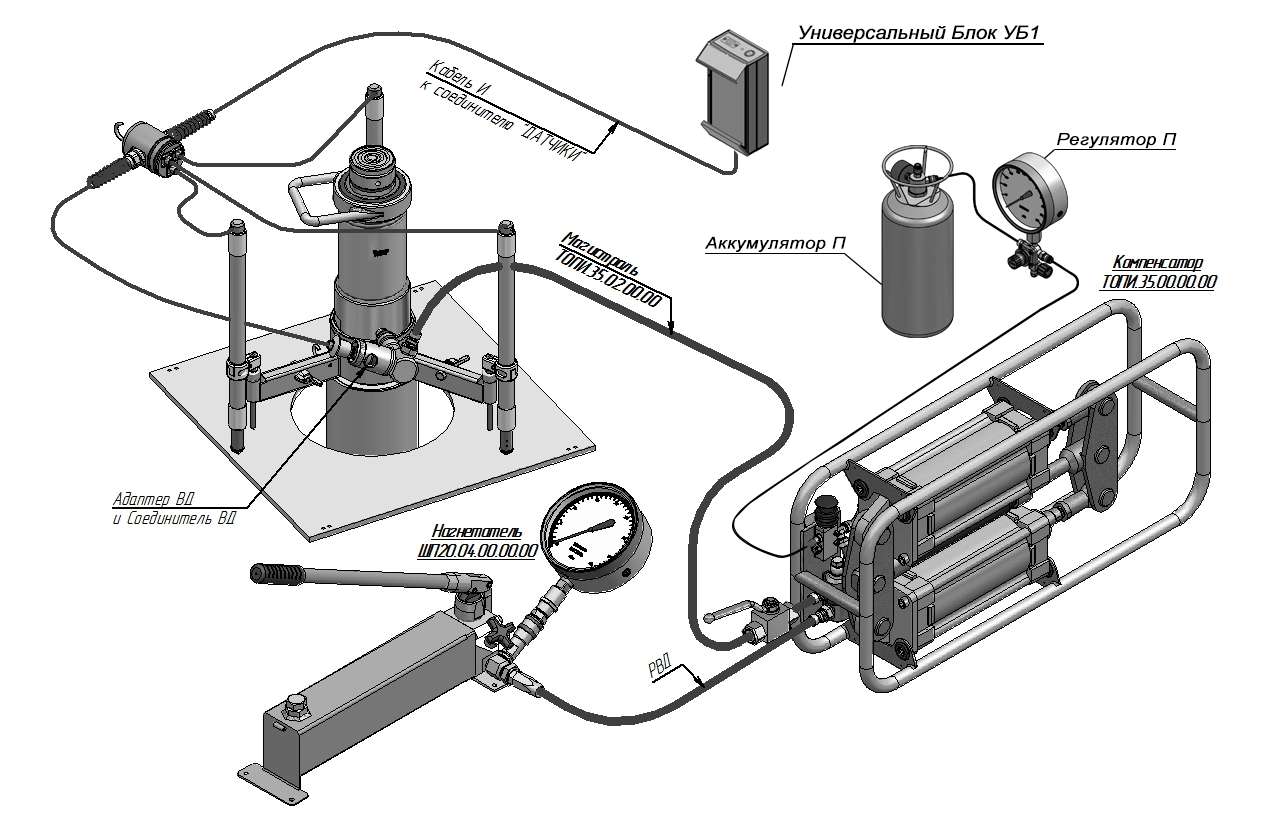

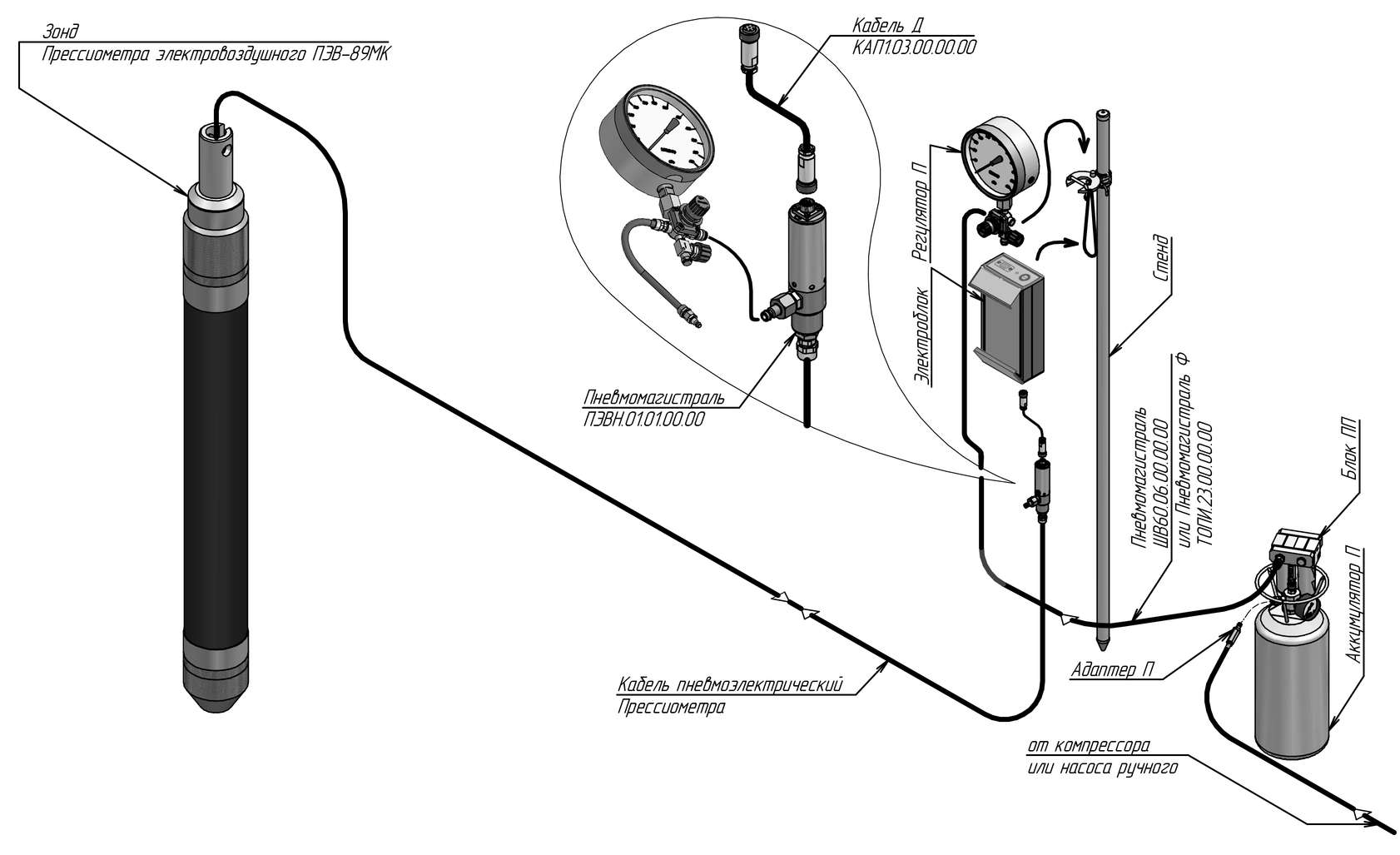

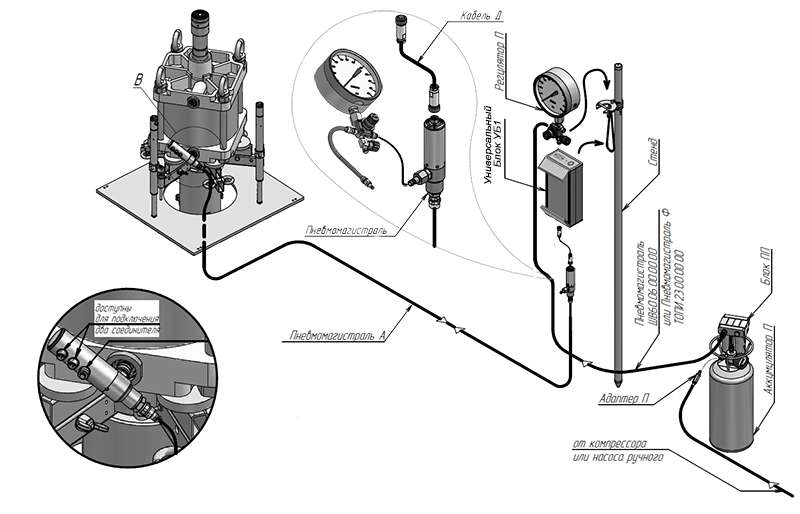

При испытаниях Универсальный Блок УБ1, через разъём B, подключается к Измерителям Э (в случае работы с комплектами ШВ60+КРП1 и ШП20+ КРП1/ВД), либо через разъём А к зонду прессиометра (в случае работы с прессиометром электровоздушным ПЭВ-89МК).
В процессе испытаний, в режиме реального времени, Универсальный Блок УБ1 транслирует результаты измерений по радиоканалу Bluetooth на удалённый ПК для сохранения и последующей обработки.
Наблюдение за ходом испытания в режиме реального времени позволяет внести изменения в параметры испытания, например: увеличить количество ступеней нагрузки, скорректировать предельное давление или незамедлительно перейти к режиму разгрузки, а так же экстренно завершить испытание в случае нештатной ситуации.
После завершения опыта программа Pneumator позволяет обработать результаты испытаний в соответствии с ГОСТ 20276.
