Комплект оборудования КВП1

Комплект оборудования КВП1 для испытаний водопроницаемости согласно классификации ГОСТ 23278–2014 предназначен для оценки в полевых условиях фильтрационной неоднородности массивов. Область применения метода и его содержание регламентированыуказаниями Таблицы 1 и рекомендациями раздела А.1 «Нагнетание воды в скважины» Приложения А указанного стандарта.

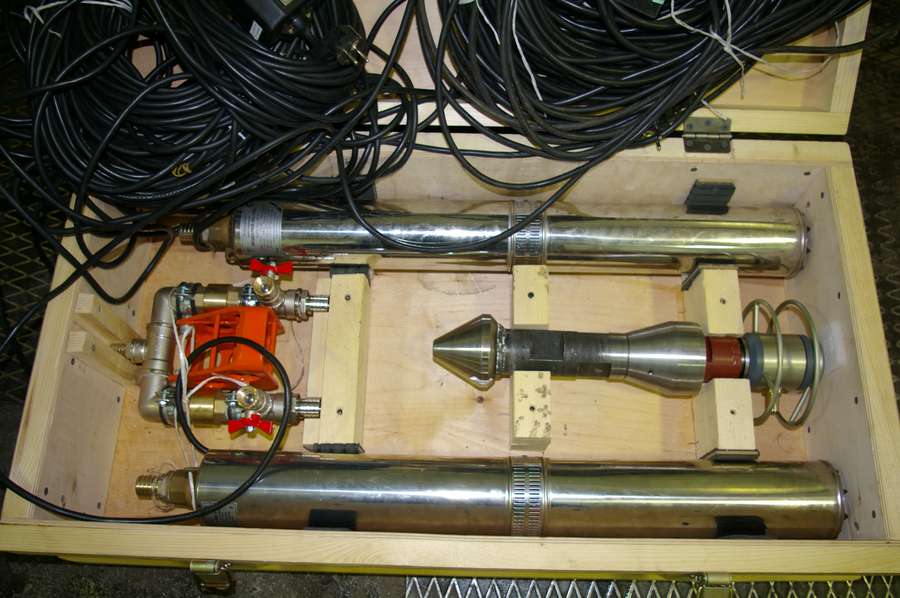

Фото №1

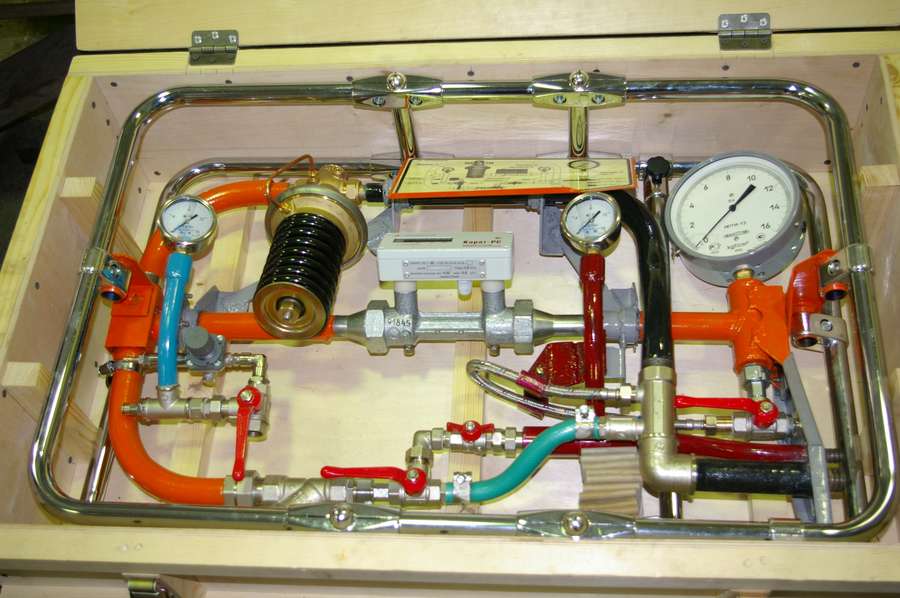

Фото №2

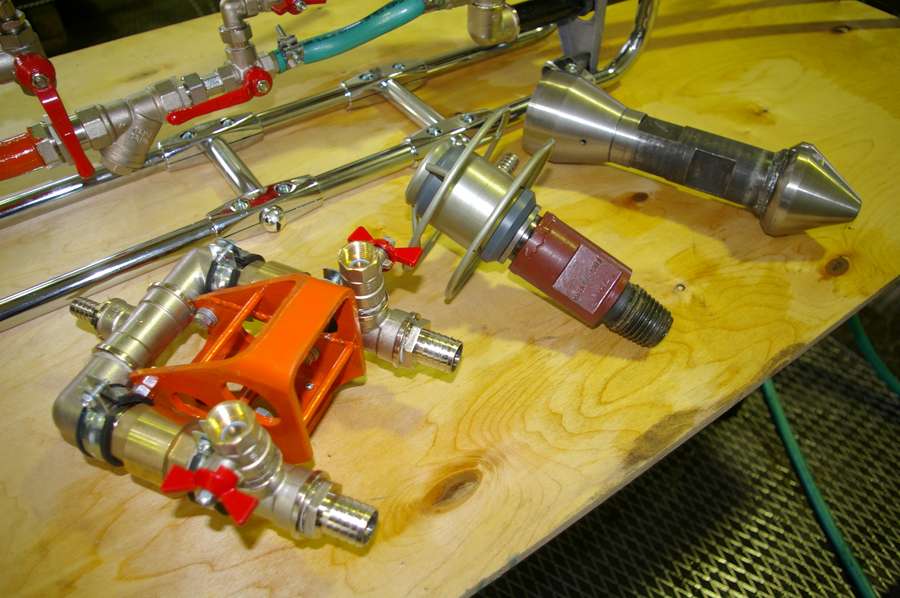

Фото №3

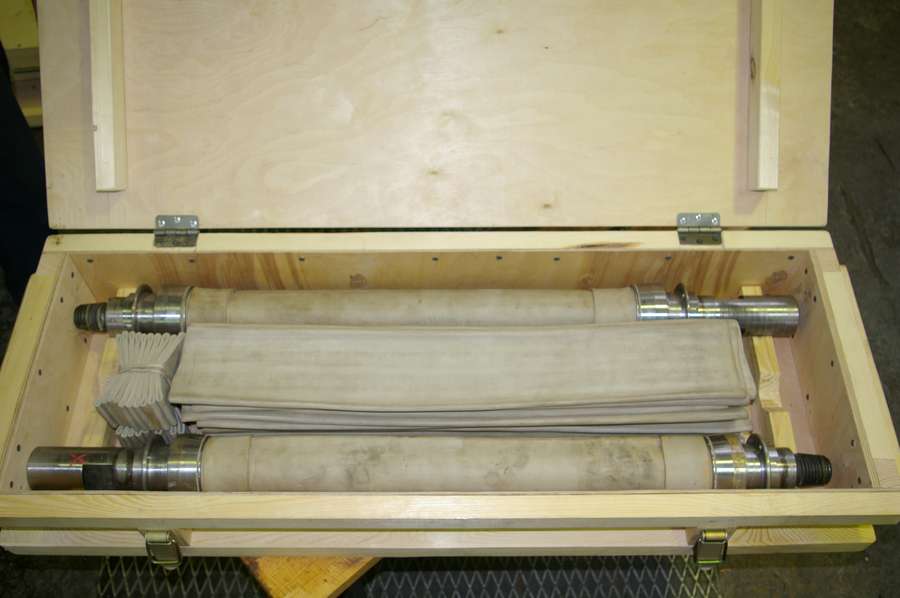

Фото №4
Фото №5

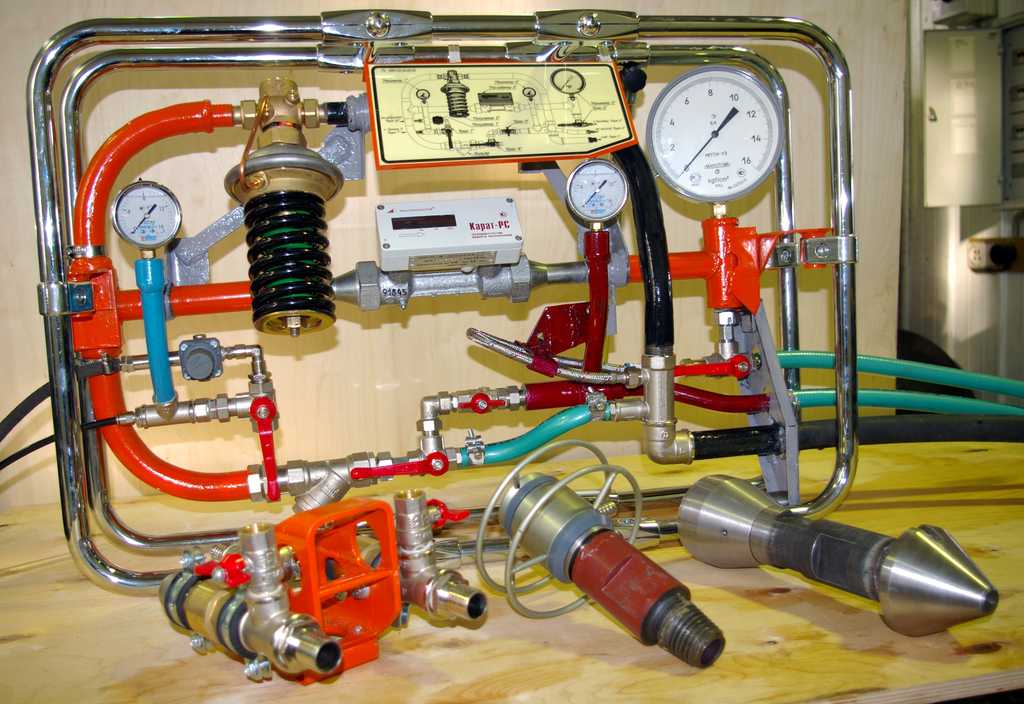

Фото №6

Технические характеристики

Диаметр скважины в скальном грунте, мм 93; 112 (+6)
Давление в тампоне, не более, МПа 1,2
Максимальное давление воды на входе РУ, МПа 1,5
Номинальный расход воды через РУ, м³/час 3,6
Диапазон регулировки давления в РУ, МПа 0,3..1,1
Погрешность измерения давления воды, % 2
Диапазон измерения расхода воды, м³/час 0,02..6,8
Параметры источника пневмопитания Воздух (азот) 1,6 МПа, не более
Параметры источника электропитания Однофазная сеть 220 В, 50 Гц; 4,1 кВт, не менее
Диапазон температур эксплуатации, °С 0..+60
Полная масса комплекта, кг 270

Состав комплекта

  • Зонд
  • Оголовок
  • Распределительное Устройство (РУ)
  • Рампа
  • Насос
  • Инструменты (ключ шарнирный и струбцина Т)
  • Магистрали (шланги гидравлические, трубки пневматические, фитинги)

Примечание: Гидробак, Газовый баллон, трубы 42–36Г2С не входят в комплект.

Устройство и принцип работы

Зонд состоит из перфорированной Трубы, двух пневматических Тампонов и Наконечника. Необходимая величина испытательного интервала обеспечивается установкой дополнительных бурильных труб 42–36Г2С (ТУ 14–3–1993), снаряженных муфтами и ниппелями. Механические соединения колонны бурильных труб и Зонда обеспечиваются Замками З-42 (ТУ 41–01–309-77).

Наконечник направляет Зонд вдоль ствола скважины при установке.

Фото №1

Оголовок крепится на верхний конец бурильных труб через ниппель Замка З-42 и предназначен для подключения гидравлических шлангов для подачи воды.

Распределительное Устройство — состоит из Направляющих, Регулирующих и Измерительных элементов. Оно предназначено для обеспечения рабочих режимов оборудования при проведении испытаний и измерения расхода воды, поступающей в скважину.

Рампа предназначена для подключения Насосов к Распределительному Устройству и их заполнения перед запуском.

Шланги гидравлические крепятся к портам винтовыми или червячными хомутами.

Пневмотрубка предназначена для подачи воздуха в Тампоны. Фитинги служат для соединения отрезков пневмотрубки.

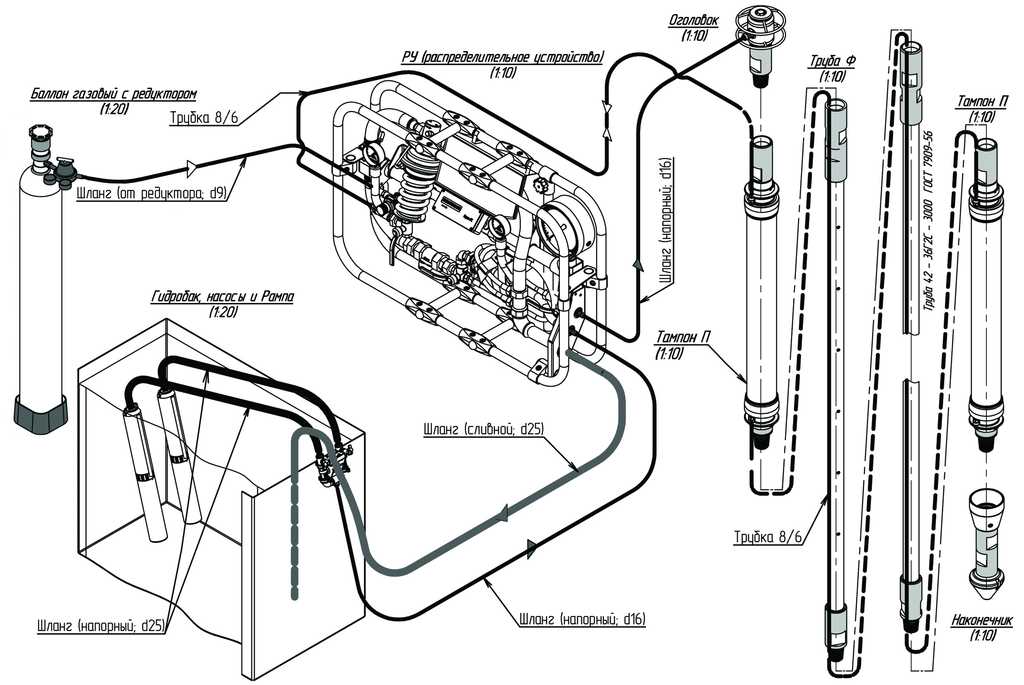

Для выполнения испытаний, вблизи опытной скважины, на поверхности грунта устанавливают Гидробак, Газовый баллон с редуктором и Распределительное Устройство. Собирают Зонд и соединяют все части комплекта, в соответствии со схемой. Далее следует заполнить гидробак водой, установить Насосы и переключить оборудование в режим «Заполнение». Затем, оборудование переводят в режим «Калибровка», и устанавливают требуемые параметры напора и давления в Тампонах, для выполнения опыта.

Зонд, с помощью буровых штанг устанавливают в скважину, Наголовник соединяют с Распределительным Устройством и выполняют пробную операцию нагнетания воды с заданным напором. При этом, проверяют надежность изоляции опытного интервала, герметичность соединений, измеряют расход, напор и потери напора. По результатам нагнетания устраняют обнаруженные утечки и при необходимости корректируют параметры опыта.

При проведении испытания в опытном интервале создают постоянный напор и выполняют замеры расхода воды через определенные интервалы времени. Одновременно осуществляют измерения уровня воды в скважине, в процессе испытания. Подробно методика проведения опытных работ, выбор параметров и обработка результатов испытаний приведены в ГОСТ 23278–78 и в Руководстве по эксплуатации КВП1.
