Комплект автоматизации полевых испытаний грунтов КАП2

Комплект автоматизации пневматический КАП2 предназначен для использования с прессиометрами ПЭВ-89МК и штампами ШВ60. Комплект КАП2 позволяет полностью автоматизировать процесс выполнения полевых испытаний грунтов прессиометрами или штампами, сохранить и обработать результаты испытаний. Использование комплекта КАП2 позволяет существенно снизить трудоемкость, при проведении опытных полевых работ, и повысить достоверность результатов испытаний, за счет исключения ошибок исполнителей при назначении параметров опыта и протоколировании результатов.

Технические характеристики

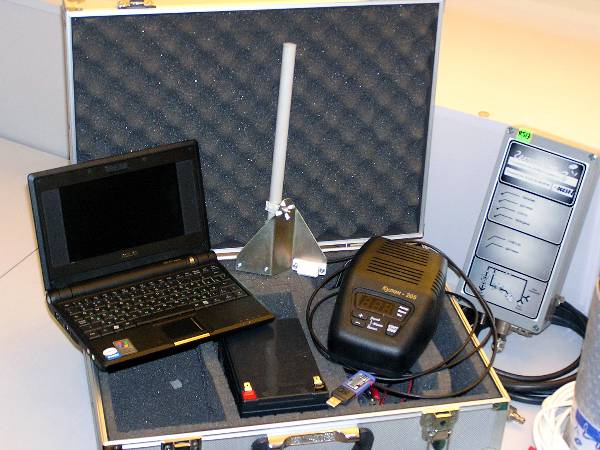

Состав комплекта

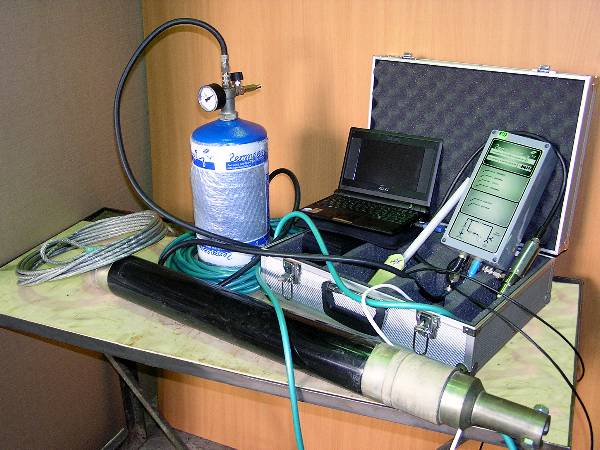

Работа с прессиометром ПЭВ-89МК

Для проведения испытания грунтов прессиометром ПЭВ-89МК с комплектом КАП2, зонд прессиометра устанавливают в скважину на отметку испытания. В ресивер закачивают воздух до давления 600–1000 кПа. В соответствии с Руководством по эксплуатации, выполняют соединение пневмомагистрали прессиометра и ресивера с Пневмоблоком. Пневмоблок подключают к аккумуляторной батарее и устанавливают на стенд, вблизи точки испытания.

Нетбук, через адаптер, подключают к бортовой сети автомобиля или сети 220 вольт. К USB-порту нетбука подключают модуль Bluetooth (либо используется проводной интерфейс RS 232) и запускают ПО Рneumator. Перед началом испытания, настраивают канал связи с КАП2, используя ПО для обеспечения стека беспроводной связи Bluetooth.

Нетбук можно располагать в пределах прямой видимости, на расстоянии не более 40 метров от пневмоблока КАП2.

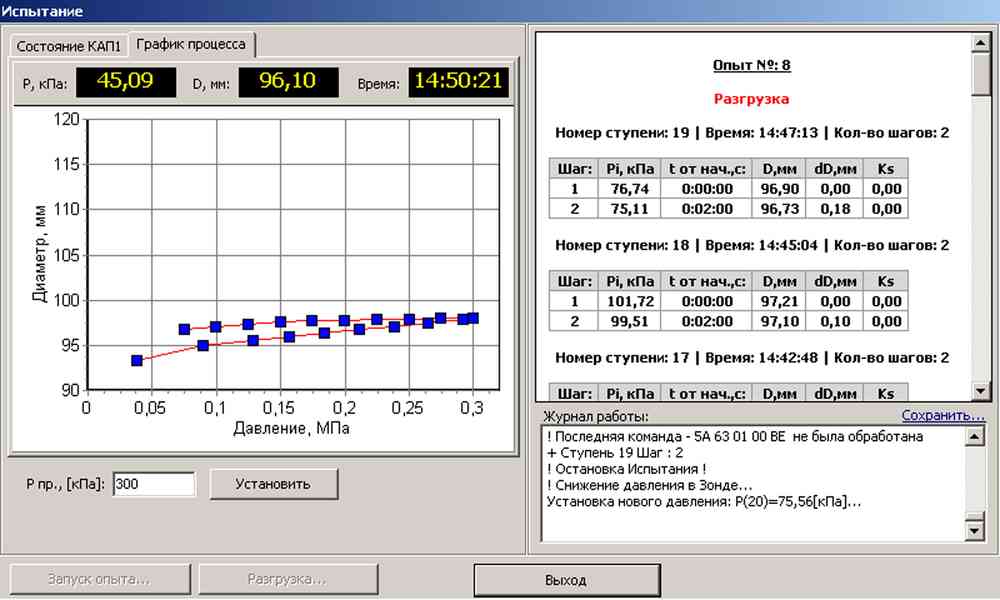

После установления соединения, в ПО Рneumator задаются исходные данные для выполнения опыта, и запускается процедура его выполнения. В процессе проведения испытания, на мониторе, в режиме реального времени, в графическом и численном виде, отображаются результаты испытания, которые одновременно сохраняются в базе данных программы. После завершения опыта программа позволяет обработать опытные данные в соответствии с ГОСТ 20276–2012 и подготовить отчёты по результатам испытаний.

В качестве резервного прибора, для выполнения прессиометрических испытаний, используется контроллер ТЕСТ-ПРК, который позволяет проводить опыты в полуавтоматическом режиме и передавать данные в программу Рneumator для сохранения и последующей обработки.

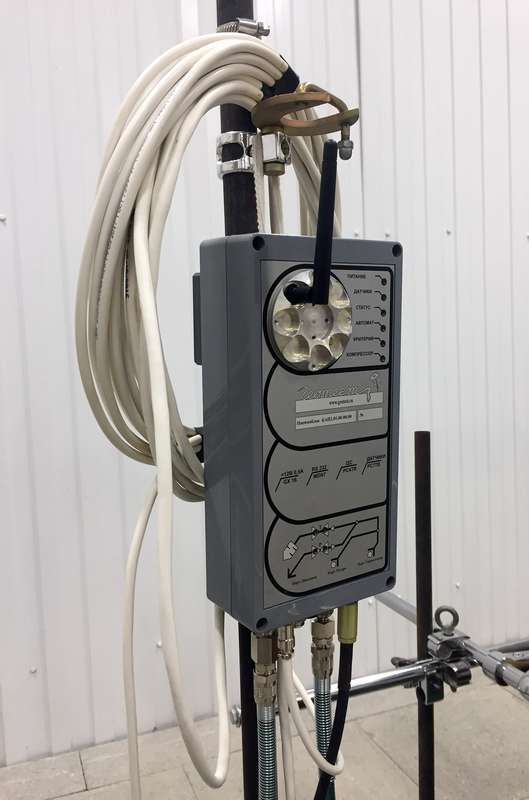

Работа в составе штампа ШВ60

Комплект КАП2 используется со штампом ШВ60 только совместно с комплектом регистрации КРП1.

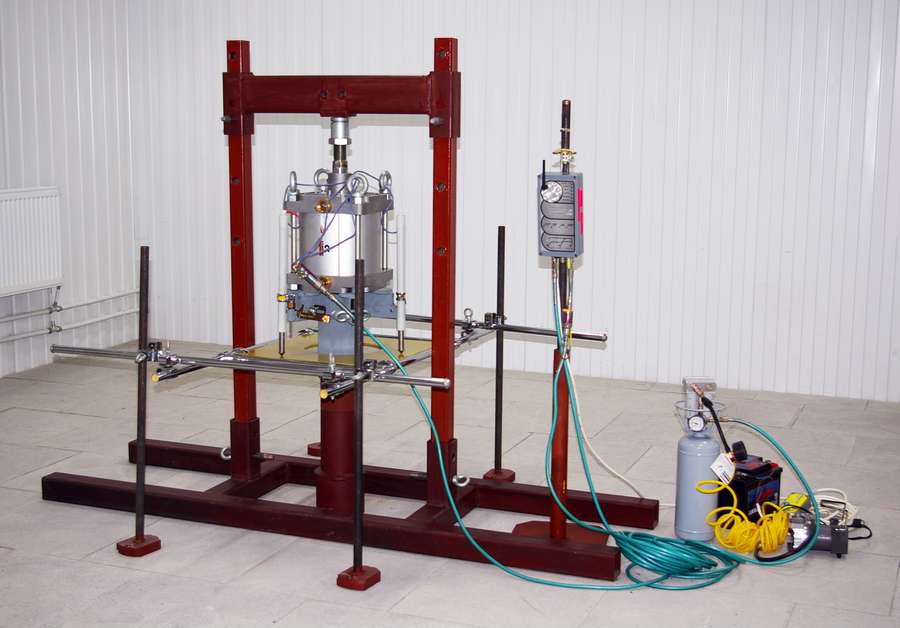

Для выполнения штампового опыта (штампы III и IV типов, площадью 600 см.кв) с комплектом КАП2, выполняют установку штампа на отметку испытания, в соответствии с требованиями ГОСТ 20276–2012. Далее, выполняют монтаж анкерной и реперной систем, нагрузочного стола и пневмоцилиндра.

В ресивер закачивают воздух до давления 600–1000 кПа. На нагрузочном столе закрепляют измерители перемещений комплекта регистрации КРП1 и соединяют их с пневмомагистралью. В соответствии с Руководством по эксплуатации, выполняют соединение пневмомагистрали и ресивера с Пневмоблоком. Пневмоблок подключают к аккумуляторной батарее и устанавливают на стенд вблизи точки испытания.

Нетбук, через адаптер, подключают к бортовой сети автомобиля или сети 220 вольт. К USB-порту нетбука подключают модуль Bluetooth (либо используется проводной интерфейс RS 232) и запускают ПО Рneumator. Перед началом испытания настраивают канал связи с КАП2, используя ПО для обеспечения стека беспроводной связи Bluetooth.

Нетбук можно располагать в пределах прямой видимости, на расстоянии не более 40 метров от пневмоблока КАП2.

После установления соединения, в ПО Рneumator задаются исходные данные для выполнения опыта, и запускается процедура его выполнения. В процессе проведения испытания, на мониторе, в режиме реального времени, в графическом и численном виде отображаются результаты испытания, которые одновременно сохраняются в базе данных программы.

После завершения опыта, программа позволяет обработать опытные данные, в соответствии с ГОСТ 20276–2012, и подготовить отчёты по результатам испытаний. В качестве резервного прибора, для выполнения штамповых испытаний, используется контроллер ТЕСТ-ШВК, который позволяет проводить опыты в полуавтоматическом режиме и передавать данные в программу Рneumator для сохранения и последующей обработки.

В период эксплуатации комплекта КАП2, не реже одного раза в месяц, требуется проведение контрольных испытаний, для проверки исправности измерительного тракта и герметичности нагрузочной системы. Контрольные испытания выполняются средствами комплекта КАП2.

Результаты испытаний обрабатываются по программе Pneumator (входит в состав комплекта) в соответствии с ГОСТ 20276–2012 и оформляются для прессиометра в виде Паспорта прессиометрическогоопыта, Графиков развития деформаций во времени и Протокола прессиометрического опыта. Для штампа: Паспорта штампового опыта, Графиков развития деформаций во времени и Протокола штампового опыта.

Применимость

• Электровоздушный радиальный прессиометр ПЭВ-89МК
• Прессиометр ПЭВ-89МК с комплектом автоматизации КАП2
• Штамп ШВ60 с комплектом автоматизации КАП2
