Комплект анкерный А5

Комплект анкерный А5 (далее комплект, платформа) предназначен для замыкания реактивных усилий на грузовую платформу с бетонными блоками при проведении штамповых испытаний согласно ГОСТ 20276.1–2020 и ГОСТ 5686–94 (в части испытаний статическим вдавливанием сваи). Комплект может применяться совместно со штампами ШВ-60 (III, IV типа), ШП-20 (I тип) производства АО «Геотест». Для уточнения состава оборудования для выполнения испытаний необходимо связаться c АО «Геотест».

Состав комплекта

Платформа 400 1 шт
Комплект крепёжных изделий

Технические характеристики

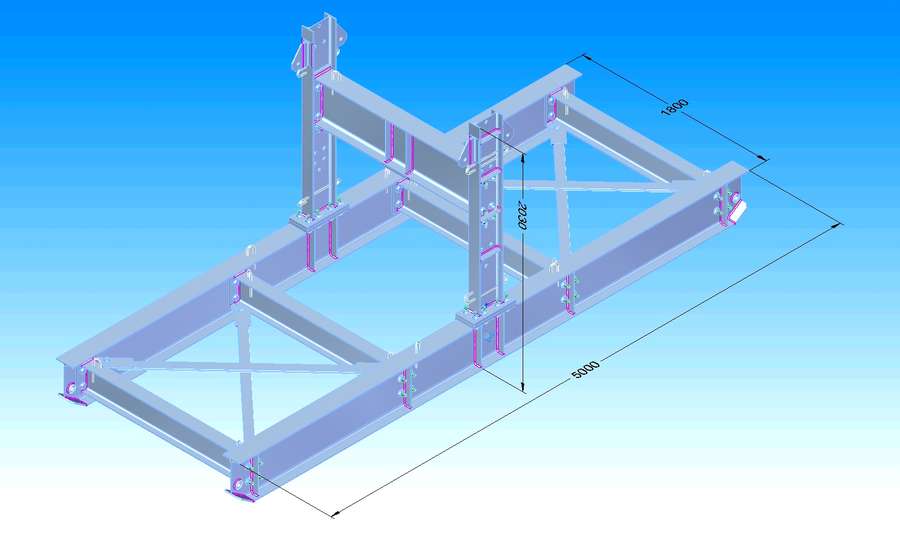

Габаритные размеры, мм 5000х2030х1800
Общая масса комплекта, кг 1133
Маскимальные расчётные реактивное усилие, кН 400
Механическая жёсткость вдоль оси ствола штампа, кН/мм 27±2
Количество фланцевых соединений 12
Общее количество болтовых соединений 68

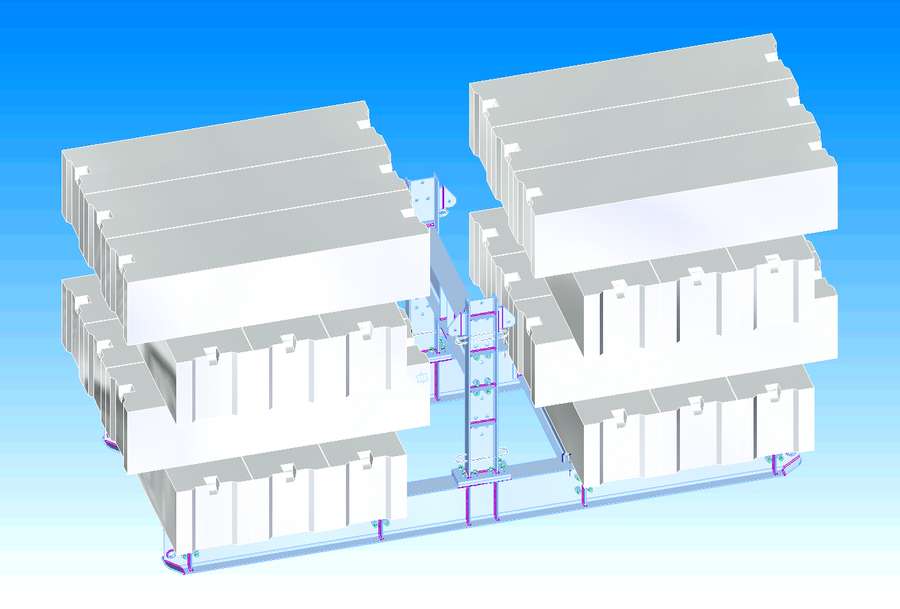

Конструкция комплекта анкерного А5 предусматривает возможность непосредственного (без выполнения дополнительного настила) размещения на Платформе 400 следующих типо-размеров сплошных блоков из тяжёлого бетона для стен и подвалов:

  • ФБС24.6.6-Т ГОСТ 13579–78; масса блока 1,96 т; 24 штуки на комплект, не более;
  • ФБС24.4.6-Т ГОСТ 13579–78; масса блока 1,30 т; 32 штуки на комплект, не более;

Комплект анкерный А5 не требует специального ухода и может транспортироваться любым видом транспорта. Платформа 400 может транспортироваться в собранном виде (без бетонных блоков) волочением на незначительные расстояния.

Версия для печати

Комплект анкерный А5 (PDF)

Комплект анкерный А5

Тип соединительной резьбы

  •
  •
Стоимость
1 135 000p
Количество
 шт
Итого
1 135 000p
