Контроллер ТЕСТ-К4М
Регистрирующий прибор (контроллер ТЕСТ-К4) предназначен для индикации, сохранения и передачи результатов зондирования на персональный компьютер для последующей обработки.
Контроллер имеет функции самодиагностики измерительного тракта.
| Напряжение питания, Вольт | |
| Потребляемый ток, А | 0,5 |
| Время выхода в раб. режим, мин | 2 |
| емкость памяти, кБайт | 32 |
| Время хранения результатов, год | 1 |
| Диапазон рабочих температур, С° | -20..+40 |
| Габаритные размеры, мм | 200x100x40 |
| Масса прибора, кг | 0,5 |
Прибор защищен от недопустимой полярности питающего напряжения.
Устройство и работа
Контроллер ТЕСТ-К4 имеет четыре основных режима работы:
- рабочий режим (запись данных зондирования в ОЗУ);
- режим передачи данных зондирования в компьютер;
- режим записи данных на USB-ФЛЕШ-ДИСК;
- режим очистки памяти.

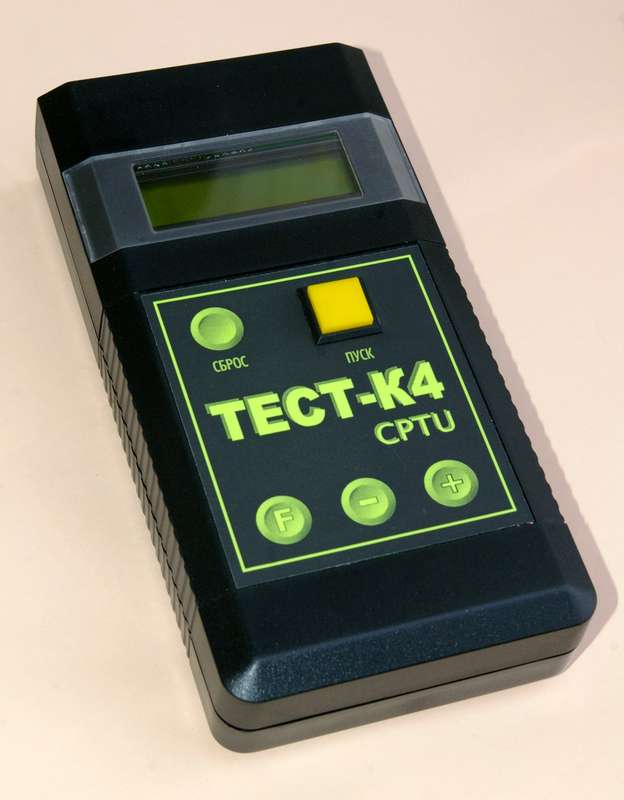

На передней панели измерительного прибора расположены: дисплей и пять кнопок управления. На верхней стенке контроллера расположены разъемы для подключения питания, зонда и радиокнопки.
После подачи питания, контроллер проводит самодиагностику, и автоматически переходит в РАБОЧИЙ РЕЖИМ.
В РАБОЧЕМ РЕЖИМЕ, после ввода параметров опыта (номер, шаг отсчетов и глубина зондирования), текущие отсчеты сохраняются в контроллере при нажатии кнопки «ПУСК». Одновременно, они распечатываются на минипринтере. Управлять контроллером для записи данных зондирования можно при помощи Радиокнопки РК-11.
При выборе оператором, режима ПЕРЕДАЧИ ДАННЫХ, данные передаются в компьютер для последующей обработки.
Режим ОЧИСТКИ ПАМЯТИ предусмотрен для удаления из контроллера обработанных данных зондирования.
К контроллеру предусмотрено подключение Формирователя Отсчетов. В этом случае, сохранение отсчетов происходит автоматически по командам формирователя отсчетов с любым шагом из ряда: 2.5, 5, 10 и 20 см.
