Адаптер динамического зондирования АДЗ-2
Адаптер АДЗ-2 предназначен для динамического зондирования грунтов (согласно ГОСТ
Технические характеристики
| Масса молота, кг | 60±0,1 и 120±0,1 |
| Высота падения молота, см | 80±4 и 100±4 |
| Погрешность измерения глубины погружения зонда, см | 0,5 |
| Диаметр конического наконечника, мм | 74 |
| Диаметр штанг, мм | до 42 |
| Длина штанг, мм | 1000 |
| Диаметр отверстия в столе УРБ, мм | 246±10 |
| Присоединительная резьба для ударного механизма | З-50 ГОСТ |
| Диапазон температур эксплуатации, С° | — 20..+40 |
| Диапазон температур хранения, С° | — 40..+40 |
| Масса комплекта (без Молотов, Штанг и всп. оборуд.), кг | 140 |
| Масса вспомогательного оборудования, кг | 60 |
| Полная масса комплекта, кг | 590 |
Состав комплекта
| Замок | 22 кг |
| Ползун | 35 кг |
| Стойка | 17 кг |
| Стойка К | 18 кг |
| Центратор | 10 кг |
| Наковальня | 34 кг |
| Молот 120 | 120 кг |
| Молот 60 | 60 кг |
| Конус | 1,8 кг |
| Ошеломок | 0,6 кг |
| Вспомогательное оборудование | 60 кг |
| Программа Geopush для обработки результатов | 1 шт |
Примечание: количество штанг ДЗ определяется заказчиком при формировании заказа.
Устройство и принцип работы адаптера АДЗ-2

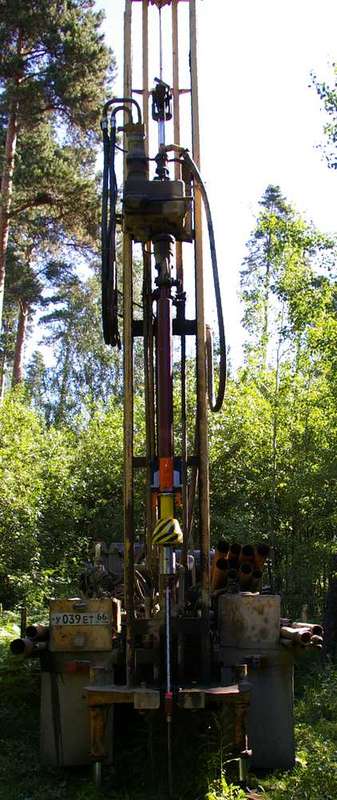

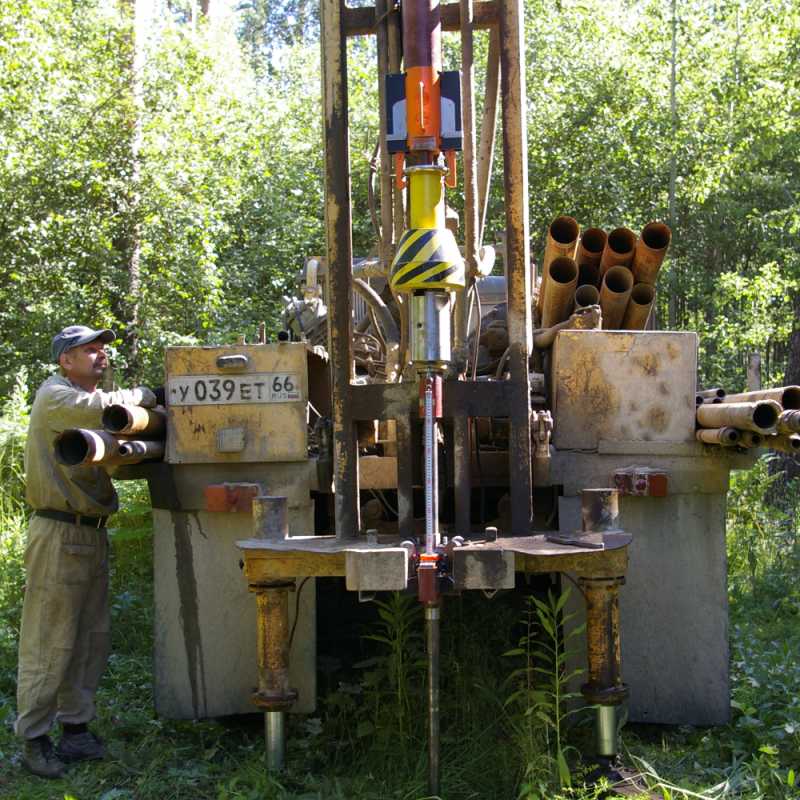

Адаптер динамического зондирования транспортируется и монтируется на буровой установке типа УРБ. Время монтажа/демонтажа оборудования составляет не более 20 минут.

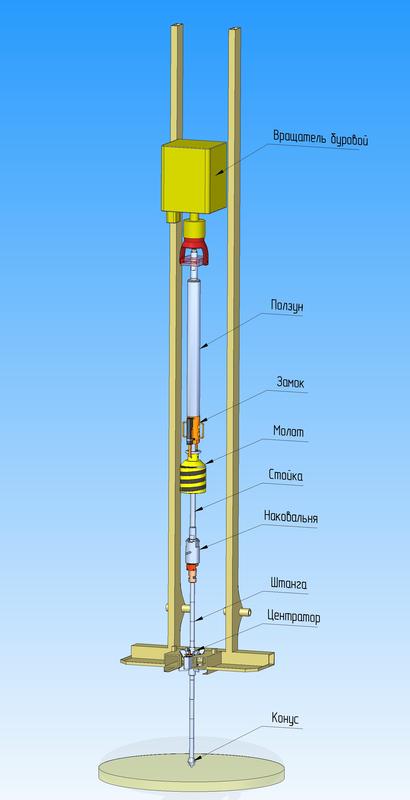

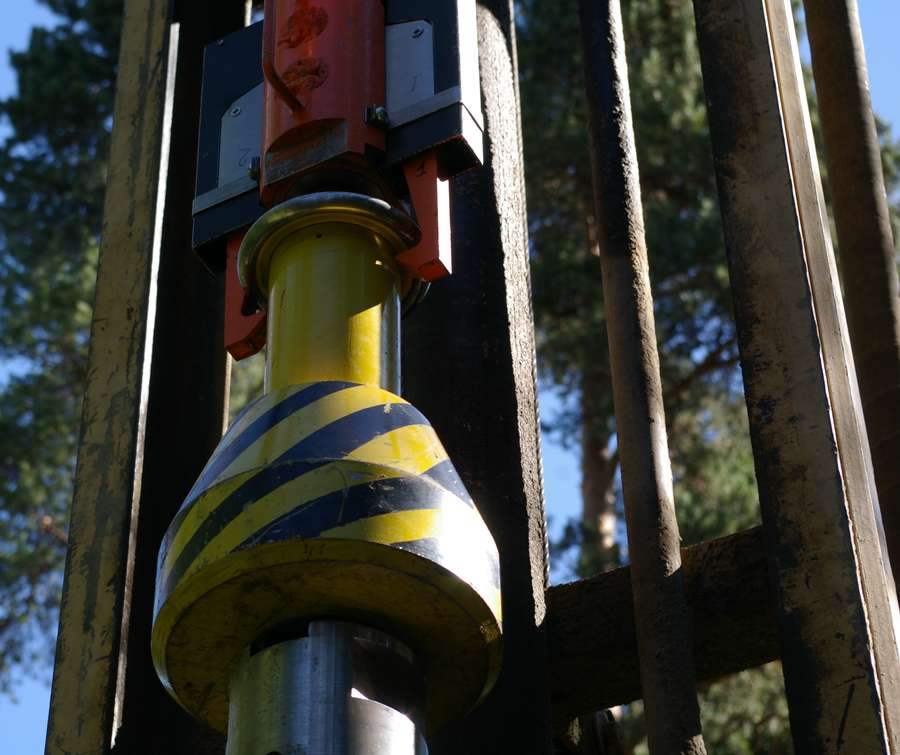

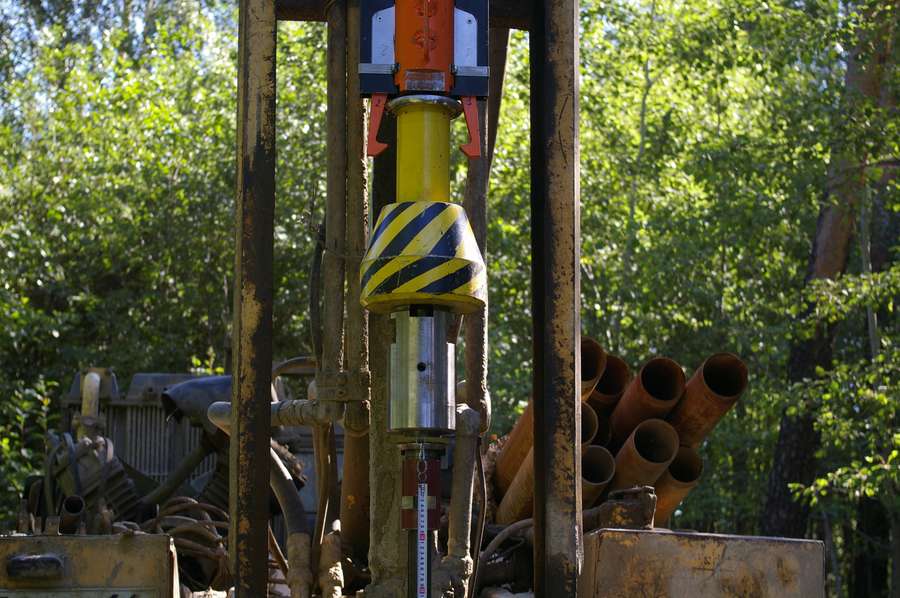

Ударный механизм Адаптера преобразует возвратно-поступательное движение вращателя УРБ в ударное воздействие Молота на Наковальню. Тип Стойки определяет высоту падения любого из молотов. При работе, вращатель УРБ перемещает Ползун и Замок вдоль стойки с наковальней, которые опираются на зондировочные штанги и остаются неподвижными. В нижнем положении Зацепы Ползуна захватывают диск Молота и перемещают его вверх. Освобождение Молота происходит на заданной высоте, при взаимодействии замка с конической поверхностью на стойке. При нанесении удара падающим Молотом по наковальне, наковальня со штангами и зондом перемещается вниз, при этом Ползун и Замок остаются неподвижными.

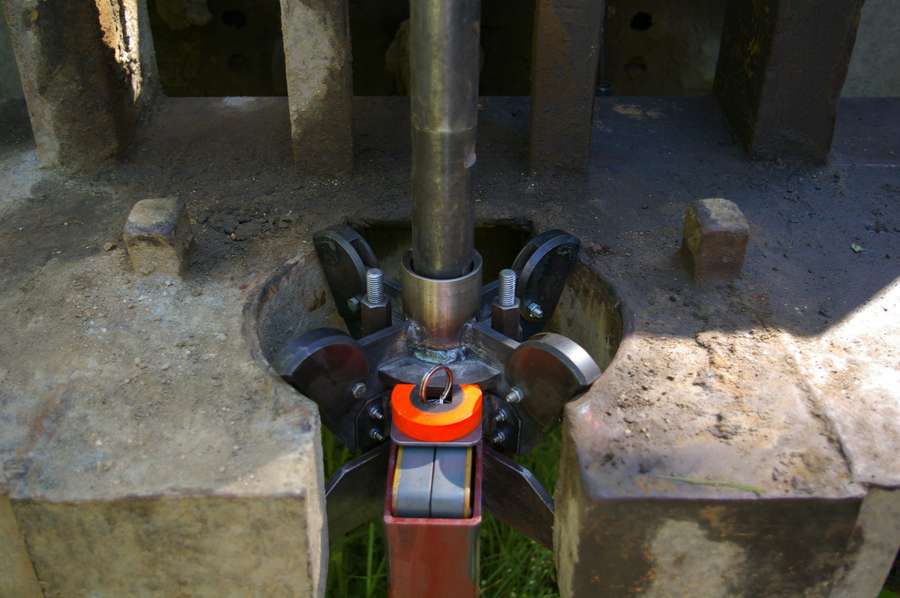

Центратор крепится на столе УРБ и обеспечивает удержание зонда в вертикальном положении. Устройство для измерения глубины погружения зонда выполнено из рулетки и крепится на центраторе, а измерительная лента устройства соединена с наковальней.
Передвижение по площадке (со
скоростью, не более
Испытания грунтов динамическим зондированием выполняют по методике ГОСТ
Для обработки результатов используется программа Geopush (входит в состав комплекта).
